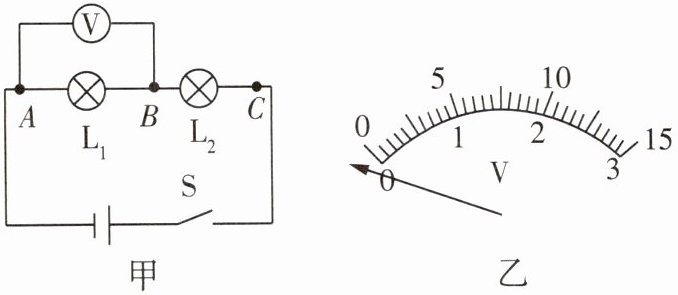

小刚和小丽参照如图甲所示的电路图来探究串联电路的电压关系。
【基础设问】
(1)连接电路前,小刚发现电压表指针如图乙所示,接下来他要对电压表进行的操作是。
(2)连接电路时,开关应该。
(3)根据图甲,请用笔画线代替导线,连接图丙中的实物图。
(4)小刚根据图甲电路图连接好电路,闭合开关后,发现电压表示数为零,若只有$L_1$或$L_2$中的一处发生故障,则故障可能是。
(5)排除故障后,小刚用电压表测量$L_1$两端的电压时,直接选用0~3 V的量程,小丽说这样不行,规范的操作方法是先用的量程进行试触,如果试触结果不超过3 V,再改用小量程测量。

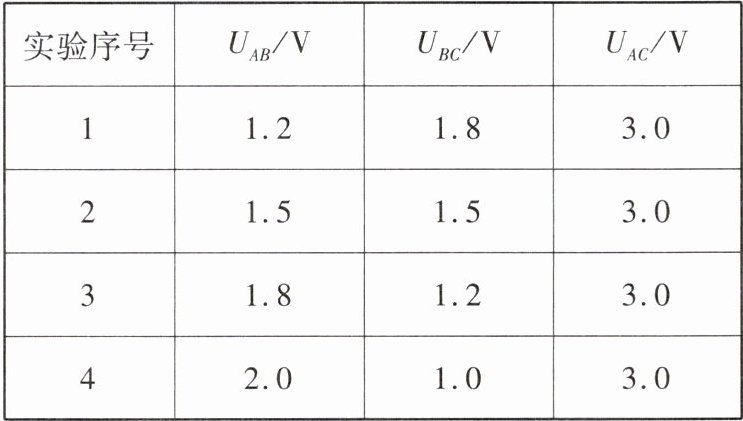

(6)小刚正确进行实验和读数,并多次更换小灯泡,测出的几组数据如下表所示。
①分析第1、3、4三组数据,可以得出的结论是。
②分析第2组数据,小刚得出“串联电路各用电器两端电压相等”的结论,请你对这一结论作出评价并说明理由:。
(7)小刚和小丽想探究“并联电路中的电压关系”,小丽把两个灯泡并联起来,想用电压表测量并联电路的总电压。

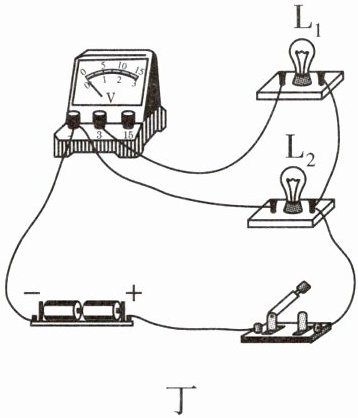

①小丽连接了如图丁所示电路,闭合开关后,会出现的情况是。
A.只有$L_1$亮
B.只有$L_2$亮
C.$L_1$和$L_2$都亮
D.$L_1$和$L_2$都不亮
②请你检查一下电路,错在哪里?请把接错的一根导线找出来,打上“×”,再用笔画线代替导线将电路连接完整。
③电路连接正确后进行实验,测出灯$L_1$、$L_2$两端的电压分别为$U_1$和$U_2$,并联电路的总电压为$U$,则$U_1$、$U_2$和$U$三者之间的关系是(用已知字母表示)。
【能力设问】

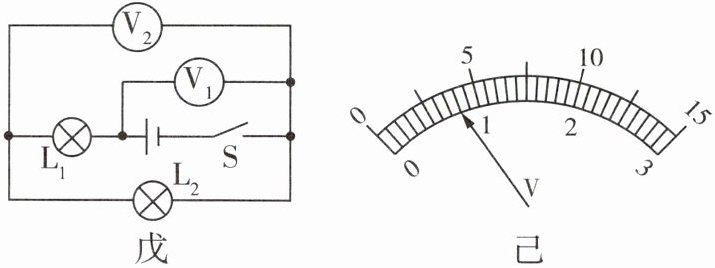

(8)在如图戊所示的电路中,$V_1$、$V_2$都是有0~3 V和0~15 V两个量程的电压表。当闭合开关后,两个电压表指针偏转均如图己所示,则灯$L_1$、$L_2$两端的电压分别为 ()
A.3.2 V,0.8 V
B.4 V,0.8 V
C.0.8 V,4 V
D.0.8 V,3.2 V
【基础设问】
(1)连接电路前,小刚发现电压表指针如图乙所示,接下来他要对电压表进行的操作是。
(2)连接电路时,开关应该。
(3)根据图甲,请用笔画线代替导线,连接图丙中的实物图。
(4)小刚根据图甲电路图连接好电路,闭合开关后,发现电压表示数为零,若只有$L_1$或$L_2$中的一处发生故障,则故障可能是。
(5)排除故障后,小刚用电压表测量$L_1$两端的电压时,直接选用0~3 V的量程,小丽说这样不行,规范的操作方法是先用的量程进行试触,如果试触结果不超过3 V,再改用小量程测量。
(6)小刚正确进行实验和读数,并多次更换小灯泡,测出的几组数据如下表所示。
①分析第1、3、4三组数据,可以得出的结论是。
②分析第2组数据,小刚得出“串联电路各用电器两端电压相等”的结论,请你对这一结论作出评价并说明理由:。
(7)小刚和小丽想探究“并联电路中的电压关系”,小丽把两个灯泡并联起来,想用电压表测量并联电路的总电压。
①小丽连接了如图丁所示电路,闭合开关后,会出现的情况是。
A.只有$L_1$亮
B.只有$L_2$亮
C.$L_1$和$L_2$都亮
D.$L_1$和$L_2$都不亮
②请你检查一下电路,错在哪里?请把接错的一根导线找出来,打上“×”,再用笔画线代替导线将电路连接完整。
③电路连接正确后进行实验,测出灯$L_1$、$L_2$两端的电压分别为$U_1$和$U_2$,并联电路的总电压为$U$,则$U_1$、$U_2$和$U$三者之间的关系是(用已知字母表示)。
【能力设问】
(8)在如图戊所示的电路中,$V_1$、$V_2$都是有0~3 V和0~15 V两个量程的电压表。当闭合开关后,两个电压表指针偏转均如图己所示,则灯$L_1$、$L_2$两端的电压分别为 ()
A.3.2 V,0.8 V
B.4 V,0.8 V
C.0.8 V,4 V
D.0.8 V,3.2 V
答案
(1)调零
(2)断开
(3)如图1所示。
(4)$L_1$短路或$L_2$断路
(5)0~15 V
(6)①串联电路中的总电压等于各用电器两端电压之和 ②不合理,只利用一次数据得出的结论不具有普遍性
(7)①B ②如图2所示。 ③$U = U_1 = U_2$
(8)A
【解析】(4)电压表示数为零,说明没有电流通过电压表,若只有$L_1$或$L_2$中的一处发生故障,则可能是$L_1$短路或$L_2$断路。
(8)由题图戊可知,$L_1$、$L_2$串联,电压表$V_1$测电源电压,电压表$V_2$测$L_2$两端的电压,故电压表$V_1$的示数大于$V_2$的示数。而两个电压表指针偏转相同,则电压表$V_1$选用的量程是0~15 V,分度值为0.5 V,示数为4 V,即电源电压$U=4\ \mathrm{V}$;电压表$V_2$选用的量程是0~3 V,分度值为0.1 V,示数为0.8 V,即$L_2$两端的电压$U_2=0.8\ \mathrm{V}$;由串联电路电压规律可知,$L_1$两端的电压$U_1=U-U_2=4\ \mathrm{V}-0.8\ \mathrm{V}=3.2\ \mathrm{V}$。
