18. (12分)小红拿到一块玻璃透镜,仔细观察这块透镜,发现一面有螺纹,一面是光滑的,她对此透镜进行了探究。
(1) 她把该透镜靠近书上的“实验”二字,观察到图甲所示的现象,由此可以判定该透镜是(凸/凹)透镜。

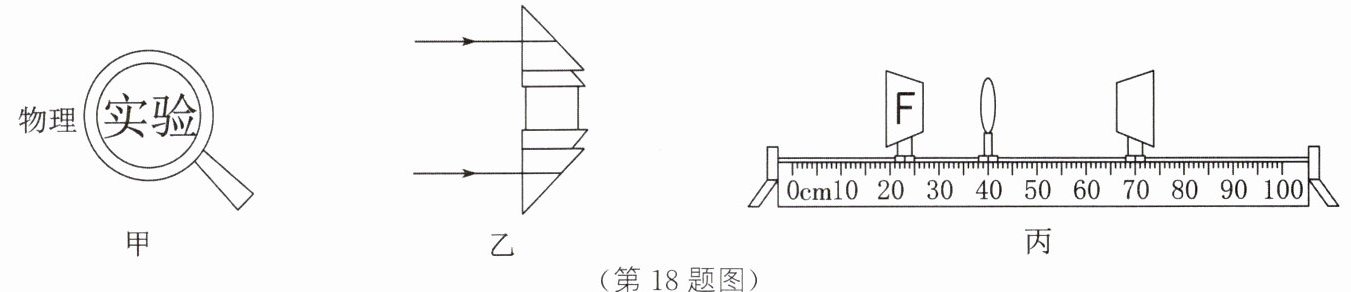

(第18题图)
(2) 小红查阅资料后了解到,用图乙所示的三棱镜组合可以描述该透镜对光的作用。请在图乙中画出平行光入射两个三棱镜后出射光线的大致方向。

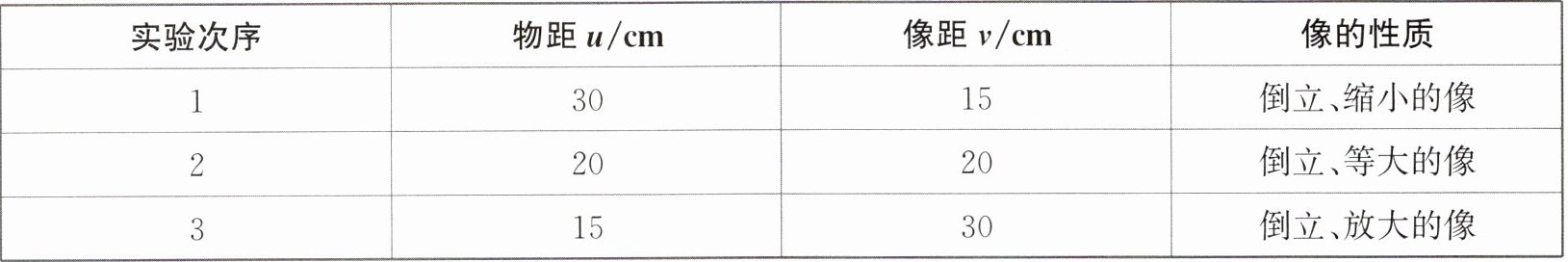

(3) 为探究该透镜的成像规律,小红将“F”光源、透镜、光屏放置在光具座上,调整好后,固定透镜位置,使“F”光源从距离透镜较远处逐渐靠近透镜,每次都调节光屏到透镜的距离,使“F”光源在光屏上成清晰的像,结果记录如表所示,则该透镜的焦距为cm。当“F”光源位于图丙所示的位置时,光屏应适当向(左/右)移动,才能在光屏上得到清晰的像。

18.（1）凸 （2）如图所示 （3）10 左

〔解析〕（1）小红把该透镜靠近书上的“实验”二字，观察到如图甲所示的现象，此时透过透镜看到正立、放大的虚像，根据凸透镜成像规律，$u＜f$，成正立、放大的虚像，由此可以判定该透镜是凸透镜。（2）画出法线，光从玻璃中斜射入空气，所以折射角大于入射角，由此可以作出对应的折射光线。（3）由表中数据可知，$u=v=20\ \mathrm{cm}$，成倒立、等大的实像，根据$u=v=2f$时，成倒立、等大的实像可知，$2f=20\ \mathrm{cm}$，故该凸透镜的焦距$f=10\ \mathrm{cm}$；固定透镜位置，使“F”光源从距离透镜较远处逐渐靠近透镜，当“F”光源位于如图丙所示的位置时，$2f＞u'=40\ \mathrm{cm}-23\ \mathrm{cm}=17\ \mathrm{cm}＞f$，根据$2f＞u'＞f$，$v'＞2f$，成倒立、放大的实像，因为$u'=17\ \mathrm{cm}＞15\ \mathrm{cm}$，由表中数据可知，$v'＜30\ \mathrm{cm}$，故光屏应适当向左移动，才能在光屏上得到清晰的像。

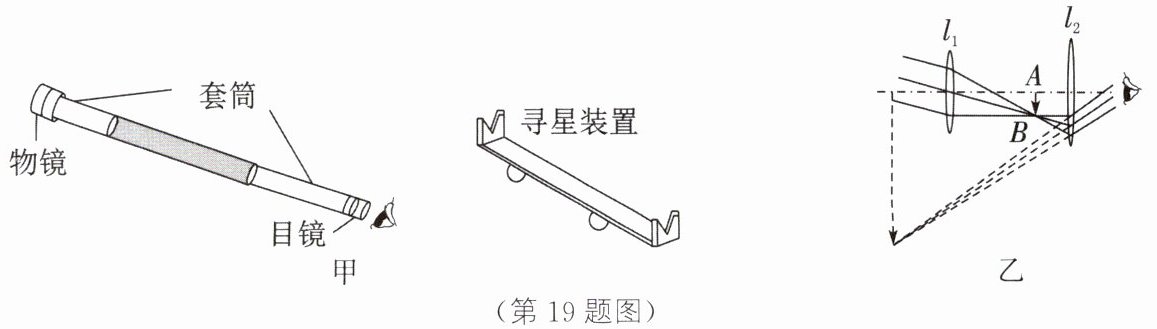

19.（6分）如图所示为小明制作的一架简易的天文望远镜（图甲）和其原理图（图乙，图中$ l_1 $是物镜、$ l_2 $是目镜），选用的凸透镜焦距为5 cm和50 cm，他将寻星装置安装在套筒上，将望远镜固定在三脚架上，用于观察月球。通过寻星装置寻找月球，是利用了光的原理。将焦距为50 cm的凸透镜作为物镜，焦距为5 cm的凸透镜作为目镜，月球通过物镜成（填像的特点），相当于（放大镜/投影仪/照相机）的镜头；目镜的作用主要是将物镜所成的像放大，以（增大/减小）视角。

（第19题图）

19. 直线传播 倒立、缩小的实像 照相机 增大
〔解析〕通过寻星装置寻找月球，是利用了光的直线传播原理，光在均匀介质中沿直线传播，寻星装置通过这条原理来定位天体的位置；月球到物镜的距离远大于二倍焦距，月球通过物镜成倒立、缩小的实像；物镜的作用类似照相机的镜头，它将远处的物体(如月球)成一个倒立、缩小的实像，这是因为物镜的焦距较长，适合于远距离成像；目镜作为一个放大镜，将物镜形成的实像进一步放大，使得观察者能够看到更大的图像，从而增加了观察的视角。
