1 [2026西安西光中学月考]如图所示，地面上是小明和小亮在同一灯光下的影子，请你通过作图确定灯泡S的位置。
答案
1 【答案】如图所示。
【解析】 光在空气中沿直线传播,将小明和小亮的顶端和影子的顶端连接并延长可交于一点,该点就是灯泡S的位置。
2 [2025安徽中考] 如图所示，M为平面镜，S为光源。请作出S发出的光经平面镜反射后通过A点的光路图(保留作图痕迹)。
答案
2 【答案】如图所示。
【解析】 第一步:作光源S点关于平面镜M的对称点,即像点S'(如图①)。
第二步:连接S'与A点,与平面镜M的交点即为入射点,从入射点开始过A点的射线为反射光线,用箭头标出光的传播方向(如图②)。
第三步:连接S和入射点,作出入射光线,并用箭头标出光的传播方向(如图③)。
3 [2026南京秦淮区期中]如图,物体S放在平面镜前,不透光的塑料板放在镜后,请画出S在平面镜中的像$S'$。
答案
3 【答案】如图所示。
【解析】 分别作出物体S的两个端点关于平面镜的对称点,然后用虚线连接,即为S在平面镜中的像。
4 [2026西安高新一中月考]“仙女飞天”魔术表演中，位于$P$点的观众看到云雾中漫舞的仙女$A'$,实质是挡板后的演员$A$在平面镜中的虚像，如图所示，请作出平面镜的位置，并补全光路图。
答案
4 【答案】如图所示。
【解析】 因为像和物体是关于平面镜对称的,所以平面镜所在的位置其实就是演员A与仙女A'连线的垂直平分线所在的位置;因此连接A与A',并作出AA'的垂直平分线,即为平面镜的位置,如图所示。
5 如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。
答案
5 【答案】如图所示。

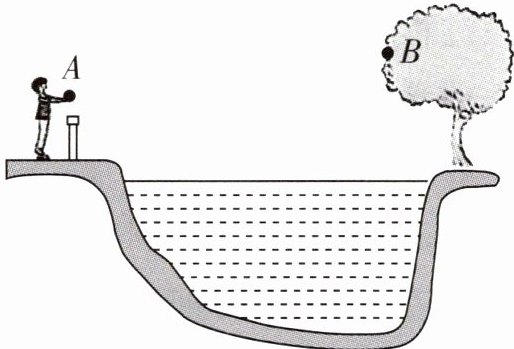

6 [2025长沙中考]傍晚时分，在水面平静的池塘边，小湘尝试用激光笔从A点去照亮池塘对面树上的一个果子(B点)，发现可以用两种不同的方式实现。请在图中画出这两种方式的光路图(保留作图痕迹)。
答案
6 【答案】如图所示。
【解析】 第一种方式,利用光的直线传播作图,作法:直接连接A、B两点,用实线表示光线,并在光线上画上箭头表示光的传播方向。
第二种方式,利用光的反射作图,作法:首先,从B点向水面作垂线(标出垂直符号),并延长到B'点,使B'点到水面的距离和B点到水面的距离相等;其次,连接AB',连线与水面相交于O点,O点就是入射光线在水面上的入射点;最后,连接OB,AO是入射光线,OB是反射光线,在AO和OB上画上箭头,表示光的传播方向。反射光线和入射光线用实线表示,其他辅助线都用虚线表示。
7 [2026铜川期末]AB、CD是由发光点S发出并经平面镜反射的两条光线。根据光的反射定律在图中找出光源S的位置(保留作图痕迹)。
答案
7 【答案】如图所示。
