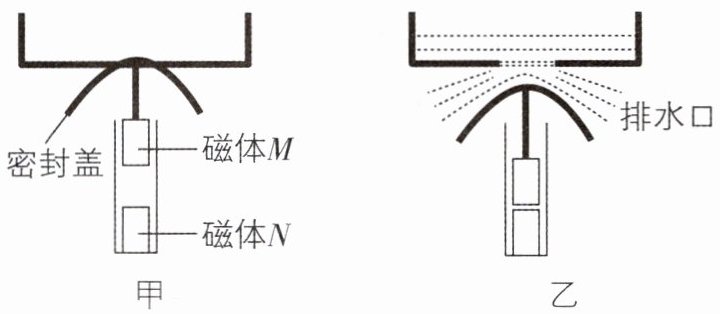

1[2026山东济南调研,中]下水道口常常有臭味外溢,室内会装地漏防止这一现象。一款磁悬浮地漏的结构示意图如图甲所示。当地漏中有污水时,密封盖下移,将污水排出,如图乙所示;当污水排尽后,密封盖在磁力作用下归位,阻隔排水管道中的气体。下列分析正确的是 ()


A.磁体M的周围不存在磁场
B.磁体M的下端和磁体N的上端为同名磁极
C.密封盖能归位是因为磁体M周围存在磁感线
D.将磁体N换为较轻的铝块,密封盖也能正常归位

B 【解析】根据磁体的性质可知,磁体M的周围存在磁场,故A错误;当污水排尽后,密封盖在磁力作用下归位,磁体M受到磁体N对它向上的磁力,根据磁极间的作用规律可知,磁体M的下端和磁体N的上端为同名磁极,故B正确;磁感线是假想的曲线,不是真实存在的,所以磁体M周围不存在磁感线,故C错误;将磁体N换为较轻的铝块,由于铝块不是磁体,不会对磁体M产生排斥力,所以密封盖不能正常归位,故D错误。故选B。

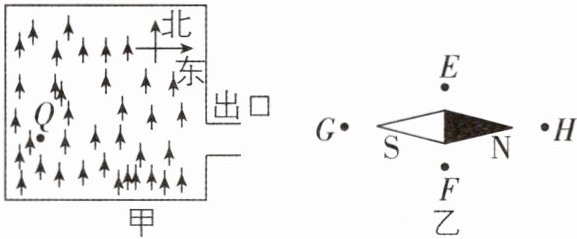

2[2025贵州安顺模拟,中]某巡查小组位于森林中Q点,图甲为小组利用卫星技术获取的森林俯视图,他们携带的指南针静止时的指向如图乙所示。他们要尽快找到出口应选择的前进方向是 ()


A.朝E的方向
B.朝F的方向
C.朝G的方向
D.朝H的方向

B 【解析】从图甲可看出,出口在巡查小组所在Q点的东面,由图乙中小磁针静止时的指向可知,H点为北方,G点为南方,则F点为东方,E点为西方。所以他们要尽快找到出口,应朝F的方向前进,故B符合题意,A、C、D不符合题意。故选B。

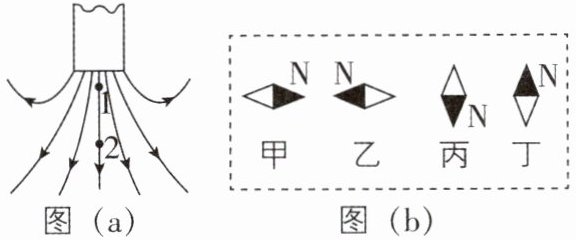

3[2025广东深圳期末,中]图(a)为某磁极附近磁感线的方向和分布的示意图。由图(a)可知,该磁极为极,若在2处放置一个小磁针,当小磁针静止时,其指向应是图(b)中的;位置1处的磁场比位置2处的磁场(填“强”或“弱”)。

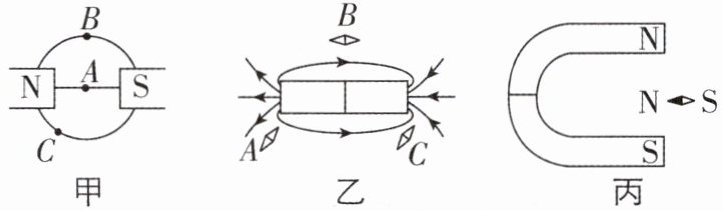

4(1)在图甲中标出A、B、C三处的磁感线方向。
(2)在图乙中标出A、B、C三处的小磁针静止时N极所指的方向(将N极一端涂色)以及磁体的N、S极。
(3)在图丙中标出小磁针的转动方向。

刷素养 走向重高

3.N(或北) 丙 强 【解析】在磁体的外部,磁感线从磁体的N极出发回到S极,由此可知该磁极是N极。放在位置2处的小磁针静止时,其N极指向与该位置处的磁场方向相同,所以该小磁针的N极指向下,S极指向上,故图(b)中的丙正确。由磁感线的分布可知,位置1处的磁场比位置2处的磁场强。
4.

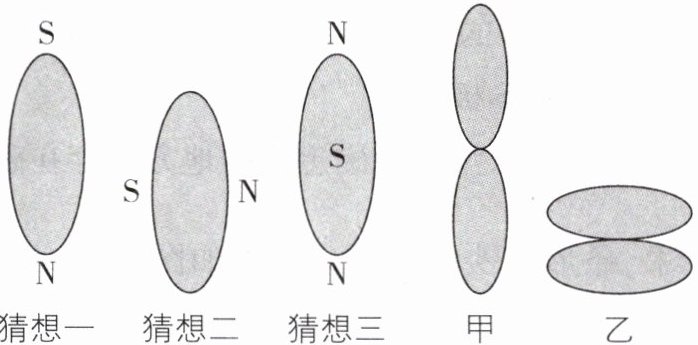

5 核心素养 科学探究[2026 四川达州调研，偏难]有一种椭球体磁铁，该磁铁的磁极在哪里呢？几位同学提出了以下三种猜想：

(1)利用所学知识，断定猜想肯定是错误的，你判断的依据是：。
(2)为了验证其他两个的猜想，同学们做了如下的实验：
步骤1：将两个磁铁如图甲放置，手拿住上面的磁铁，将下面磁铁的两端分别接触上面磁铁的下端，下面磁铁均掉落；
步骤2：将两个磁铁如图乙放置，手拿住上面的磁铁，下面的磁铁没有掉落。根据实验，可判断出猜想是错误的。
(3)要确定该磁铁磁极所在的部位，你的实验方案及判断方法是：。

5.(1)三 一个磁铁有且只有两个磁极 (2)一 (3)用该磁铁吸引铁屑,吸引铁屑最多的部位为磁极(合理即可)
【解析】(1)因为任何磁铁都有且只有两个磁极,猜想三中该磁铁有三个磁极,故猜想三一定是错误的;(2)按图甲的方式放置,手拿住上面的磁铁,将下面的磁铁两端分别接触上面的磁铁,下面磁铁均掉落,而按图乙方式放置,手拿住上面的磁铁,下面的磁铁没有掉落,表明较短两端的磁性比较长两端的磁性强,故猜想一是错误的;(3)磁极是磁铁磁性最强的位置,可以用该磁铁吸引铁屑,吸引铁屑最多的部位就是磁铁的磁极。
