22. 三个质量相同、由不同材料制成的小球,放入水中静止时如图 8 所示,______小球的浮力最小,______小球的密度和水的密度相等。A 球的浮力______B 球的浮力(选填“大于”“小于”或“等于”)。
答案
C B 等于

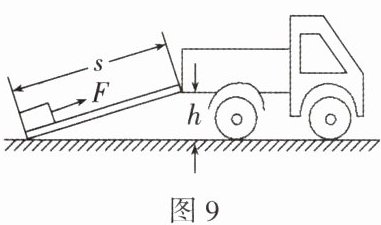

23. 工人师傅用斜面把重物搬运到汽车上。如图 9 所示,如果汽车车厢底板离地面的高度$h = 1.5m$,斜面长度$s = 3m$,现用力$F = 1200N沿着斜面把重力G = 1800N$的重物匀速拉到车厢上,则该斜面的机械效率是______,重物所受摩擦力为______N。
答案
75% 300
24. 如图 10 所示,分别画出图中物块所受重力的示意图和木棒所受拉力$F_{1}$的力臂。
答案
- 重力示意图：过物块重心画竖直向下的带箭头线段标$G$。
- 力臂：过支点作$F_{1}$作用线垂线，标$l_{1}$。
- 力臂：过支点作$F_{1}$作用线垂线，标$l_{1}$。
25. 图 11 是未绕绳子的滑轮组,请在图中用笔画线画出滑轮组的绕绳,要求用滑轮组提高重物时比较省力并且能改变力的方向。
答案
绳子从定滑轮底端挂钩开始绕，经过动滑轮再绕回定滑轮。（可根据上述描述画出绕线图）
