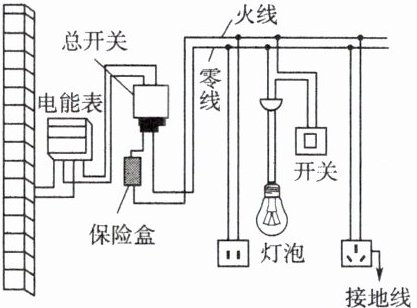

16. 如图所示，闭合开关S后，发现灯泡L不亮，且保险丝没有熔断。某同学用验电笔测试灯头的两根电线C、D，发现这两处都能使验电笔的氖管发光；再用验电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是(
A. 火线和零线短路
B. 灯泡L短路
C. 电线AC段某处断路
D. 电线BD段某处断路
D
)A. 火线和零线短路
B. 灯泡L短路
C. 电线AC段某处断路
D. 电线BD段某处断路
答案
D
解析
【解析】
逐一分析各选项：
1. 选项A：若火线和零线短路，保险丝会熔断，与题目中“保险丝没有熔断”矛盾，故A错误。
2. 选项B：若灯泡L短路，D点会与零线连通，用验电笔测试D点时氖管不会发光，与题意不符，故B错误。
3. 选项C：若电线AC段某处断路，C点无法与火线连通，验电笔测试C点时氖管不发光，与题意不符，故C错误。
4. 选项D：若电线BD段某处断路，电流从火线A经AC到C，D点通过灯泡L与C点连通，因此C、D两点均与火线连通，验电笔测试时氖管均发光；测试零线B时氖管不发光，符合题意，故D正确。
【答案】
D
【知识点】
验电笔的使用；家庭电路故障分析
【点评】
本题考查家庭电路故障的判断，需结合验电笔的工作原理，通过分析各点带电情况来确定故障位置，重点考查对家庭电路通路、断路故障的分析能力。
【难度系数】
0.6
逐一分析各选项：
1. 选项A：若火线和零线短路，保险丝会熔断，与题目中“保险丝没有熔断”矛盾，故A错误。
2. 选项B：若灯泡L短路，D点会与零线连通，用验电笔测试D点时氖管不会发光，与题意不符，故B错误。
3. 选项C：若电线AC段某处断路，C点无法与火线连通，验电笔测试C点时氖管不发光，与题意不符，故C错误。
4. 选项D：若电线BD段某处断路，电流从火线A经AC到C，D点通过灯泡L与C点连通，因此C、D两点均与火线连通，验电笔测试时氖管均发光；测试零线B时氖管不发光，符合题意，故D正确。
【答案】
D
【知识点】
验电笔的使用；家庭电路故障分析
【点评】
本题考查家庭电路故障的判断，需结合验电笔的工作原理，通过分析各点带电情况来确定故障位置，重点考查对家庭电路通路、断路故障的分析能力。
【难度系数】
0.6

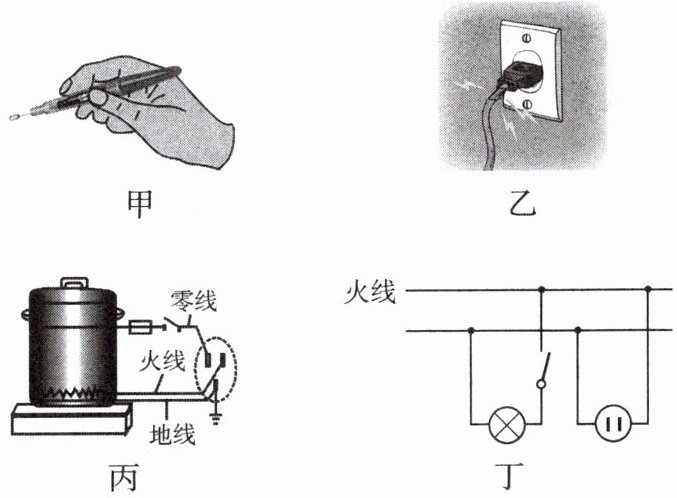

17. 有关家庭用电中的几个实例如图所示，下列描述正确的是(
A. 甲中验电笔的使用方法是错误的
B. 乙中用绝缘皮破损的插头是正确的
C. 丙中电路的接法是正确的
D. 丁中有关家庭用电的电路连接是错误的
A
)A. 甲中验电笔的使用方法是错误的
B. 乙中用绝缘皮破损的插头是正确的
C. 丙中电路的接法是正确的
D. 丁中有关家庭用电的电路连接是错误的
答案
A
解析
【解析】
逐一分析各选项：
A选项：使用验电笔时，手必须接触笔尾金属体，甲图中手未接触笔尾金属体，使用方法错误，A正确。
B选项：绝缘皮破损的插头易引发触电事故，使用错误，B错误。
C选项：电饭锅金属外壳应接地线，图中火线接外壳，易发生触电，接法错误，C错误。
D选项：丁图中灯泡火线先接开关再进灯座，插座左零右火，连接正确，D错误。
综上，正确的是A。
【答案】
A
【知识点】
测电笔的正确使用、家庭电路安全规范、家庭电路连接规则
【点评】
本题考查家庭用电的基础常识，需掌握测电笔使用、安全用电及电路连接的基本要求，贴近生活实际。
【难度系数】
0.7
逐一分析各选项：
A选项：使用验电笔时，手必须接触笔尾金属体，甲图中手未接触笔尾金属体，使用方法错误，A正确。
B选项：绝缘皮破损的插头易引发触电事故，使用错误，B错误。
C选项：电饭锅金属外壳应接地线，图中火线接外壳，易发生触电，接法错误，C错误。
D选项：丁图中灯泡火线先接开关再进灯座，插座左零右火，连接正确，D错误。
综上，正确的是A。
【答案】
A
【知识点】
测电笔的正确使用、家庭电路安全规范、家庭电路连接规则
【点评】
本题考查家庭用电的基础常识，需掌握测电笔使用、安全用电及电路连接的基本要求，贴近生活实际。
【难度系数】
0.7

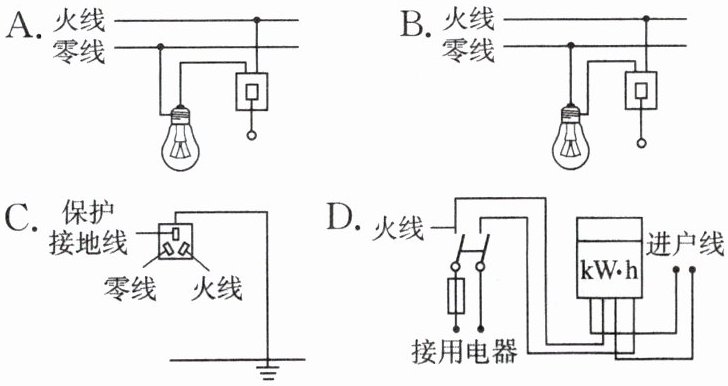

18. 下列家庭电路不符合要求的是(
B
)答案
B
解析
【解析】
逐一分析各选项：
A选项：开关接在火线与灯泡之间，断开开关时能切断火线，避免触电，接法正确。
B选项：开关接在零线与灯泡之间，断开开关后灯泡仍与火线相连，易发生触电事故，接法错误。
C选项：三孔插座遵循“左零右火上接地”的原则，接法正确。
D选项：电能表接在进户线前端，保险丝接在火线上，接法正确。
综上，不符合要求的是B。
【答案】
B
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的正确连接规范，需牢记灯泡、开关、插座等元件的正确接法，树立安全用电意识。
【难度系数】
0.7
逐一分析各选项：
A选项：开关接在火线与灯泡之间，断开开关时能切断火线，避免触电，接法正确。
B选项：开关接在零线与灯泡之间，断开开关后灯泡仍与火线相连，易发生触电事故，接法错误。
C选项：三孔插座遵循“左零右火上接地”的原则，接法正确。
D选项：电能表接在进户线前端，保险丝接在火线上，接法正确。
综上，不符合要求的是B。
【答案】
B
【知识点】
家庭电路连接、安全用电
【点评】
本题考查家庭电路的正确连接规范，需牢记灯泡、开关、插座等元件的正确接法，树立安全用电意识。
【难度系数】
0.7
19. 小普家的部分家庭电路图如图所示。闭合开关，发现灯泡不亮，用验电笔测两孔插座的左右两边，氖管都会发光，则故障的原因可能是(
A. 火线接反了
B. 灯泡烧坏了
C. 火线断了
D. 人户零线断了
D
)A. 火线接反了
B. 灯泡烧坏了
C. 火线断了
D. 人户零线断了
答案
D
解析
【解析】
逐一分析选项：
A. 若火线接反，两孔插座左侧（正常接零线）验电笔氖管不会发光，不符合题意；
B. 若灯泡烧坏，仅灯泡所在支路断路，两孔插座的零线侧验电笔氖管不会发光，不符合题意；
C. 若火线断了，验电笔测两孔插座的左右两边氖管都不会发光，不符合题意；
D. 若入户零线断了，插座的零线端通过用电器与火线连通，用验电笔测两孔插座左右两边时氖管都会发光，且灯泡因无完整回路不亮，符合题意。
【答案】
D
【知识点】
家庭电路故障分析、验电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合验电笔的工作原理，分析不同故障下电路的通路情况，明确零线断路时的特殊现象是解题关键。
【难度系数】
0.6
逐一分析选项：
A. 若火线接反，两孔插座左侧（正常接零线）验电笔氖管不会发光，不符合题意；
B. 若灯泡烧坏，仅灯泡所在支路断路，两孔插座的零线侧验电笔氖管不会发光，不符合题意；
C. 若火线断了，验电笔测两孔插座的左右两边氖管都不会发光，不符合题意；
D. 若入户零线断了，插座的零线端通过用电器与火线连通，用验电笔测两孔插座左右两边时氖管都会发光，且灯泡因无完整回路不亮，符合题意。
【答案】
D
【知识点】
家庭电路故障分析、验电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合验电笔的工作原理，分析不同故障下电路的通路情况，明确零线断路时的特殊现象是解题关键。
【难度系数】
0.6

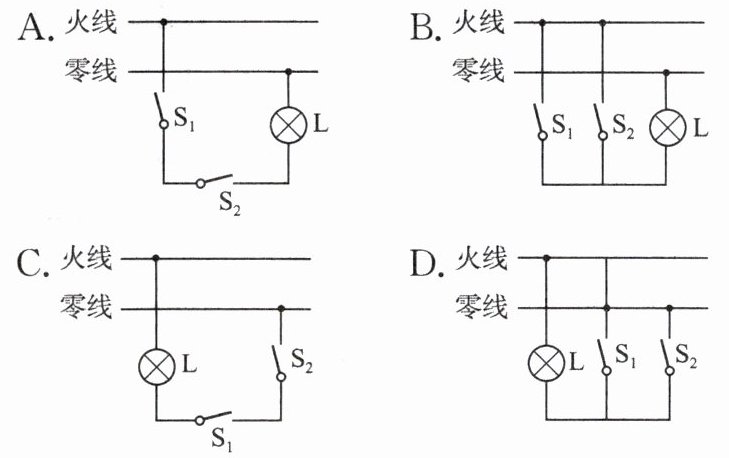

20. 小宁设计了一种照明电路图，其设计要求是用两个开关控制一盏灯，两个开关同时闭合时灯才能发光，只闭合其中任意一个开关时灯都不能发光。下列四种电路中，既符合上述设计要求，又符合安全用电要求的是(
A
)答案
A
解析
【解析】
要实现两个开关同时闭合灯才发光，两开关需串联；同时为符合安全用电要求，开关应接在火线上。
A选项：两开关串联且接在火线上，只有同时闭合两开关，灯才发光，符合要求；
B选项：两开关并联，任意一个闭合灯都发光，不符合设计要求；
C选项：两开关串联，但开关接在零线上，不符合安全用电要求；
D选项：两开关并联，任意一个闭合灯都发光，不符合设计要求。
【答案】
A
【知识点】
串联电路特点；安全用电原则
【点评】
本题考查串联电路的应用与安全用电知识，需同时满足电路功能设计和安全用电规范，注重知识的实际应用。
【难度系数】
0.7
要实现两个开关同时闭合灯才发光，两开关需串联；同时为符合安全用电要求，开关应接在火线上。
A选项：两开关串联且接在火线上，只有同时闭合两开关，灯才发光，符合要求；
B选项：两开关并联，任意一个闭合灯都发光，不符合设计要求；
C选项：两开关串联，但开关接在零线上，不符合安全用电要求；
D选项：两开关并联，任意一个闭合灯都发光，不符合设计要求。
【答案】
A
【知识点】
串联电路特点；安全用电原则
【点评】
本题考查串联电路的应用与安全用电知识，需同时满足电路功能设计和安全用电规范，注重知识的实际应用。
【难度系数】
0.7
21. 漏电保护器可以对
人身触电
、导线漏电
、插座接错线
、用电器短路等故障起保护作用。答案
人身触电
导线漏电
插座接错线
导线漏电
插座接错线
解析
【解析】
漏电保护器是家庭电路中的安全防护装置，能够对人身触电、导线漏电、插座接错线、用电器短路等故障起到保护作用，避免触电危险和电路损坏。
【答案】
人身触电；导线漏电；插座接错线
【知识点】
漏电保护器的功能
【点评】
本题属于家庭电路安全的基础识记题，考查漏电保护器的保护范围，需明确其常见的防护故障类型，理解其在用电安全中的重要性。
【难度系数】
0.8
漏电保护器是家庭电路中的安全防护装置，能够对人身触电、导线漏电、插座接错线、用电器短路等故障起到保护作用，避免触电危险和电路损坏。
【答案】
人身触电；导线漏电；插座接错线
【知识点】
漏电保护器的功能
【点评】
本题属于家庭电路安全的基础识记题，考查漏电保护器的保护范围，需明确其常见的防护故障类型，理解其在用电安全中的重要性。
【难度系数】
0.8
22. 我国照明电路的工作电压是
220
V。家庭电路中，照明电路中的节能灯和控制它的开关是串
联连接的。简单电路是由电源、用电器、开关和导线组成的。给充电宝充电时，充电宝相当于简单电路中的用电器
；充电宝给手机充电时，充电宝相当于简单电路中的电源
。答案
220
串
用电器
电源
串
用电器
电源
解析
【解析】
1. 我国照明电路的标准工作电压为220V；
2. 家庭电路中，开关需与被控制的用电器串联，才能实现对用电器的通断控制；
3. 给充电宝充电时，充电宝消耗电能，将电能转化为化学能，相当于简单电路中的用电器；
4. 充电宝给手机充电时，充电宝提供电能，将化学能转化为电能，相当于简单电路中的电源。
【答案】
220；串；用电器；电源
【知识点】
家庭电路电压；电路连接方式；电路元件作用
【点评】
本题考查家庭电路的基本参数、电路连接规则以及电路元件的功能判断，属于电学基础题型，需要牢记相关基础知识，难度较低。
【难度系数】
0.9
1. 我国照明电路的标准工作电压为220V；
2. 家庭电路中，开关需与被控制的用电器串联，才能实现对用电器的通断控制；
3. 给充电宝充电时，充电宝消耗电能，将电能转化为化学能，相当于简单电路中的用电器；
4. 充电宝给手机充电时，充电宝提供电能，将化学能转化为电能，相当于简单电路中的电源。
【答案】
220；串；用电器；电源
【知识点】
家庭电路电压；电路连接方式；电路元件作用
【点评】
本题考查家庭电路的基本参数、电路连接规则以及电路元件的功能判断，属于电学基础题型，需要牢记相关基础知识，难度较低。
【难度系数】
0.9
