8. 钛的原子结构示意图如图所示，下列说法正确的是()


A.钛原子核内中子数为22
B.原子结构示意图中x=2
C.钛原子的核外电子数是20
D.钛原子核中质子数与中子数之和为22

8. B

9. 推理是研究和学习科学的一种重要方法。正电子、负质子都是反粒子，它们跟通常所说的电子、质子相比较，质量相等，但电性相反。科学家已发现反氢原子。可推测反氢原子的结构可能是()

A.由一个质子和一个电子构成
B.由一个带负电的质子和一个带正电的电子构成
C.由一个质子和一个带正电的电子构成
D.由一个带负电的质子和一个电子构成

9. B

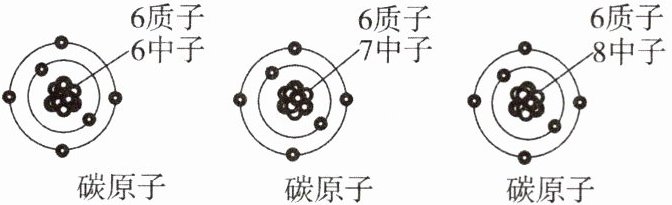

10. 三种粒子的结构模型示意图如图所示，请通过比较回答下列问题。

（1）三种粒子的相同点是（任写一点）。
(2)由此图可以得出的一条结论是。

10. (1)质子数相同(合理即可) (2)同类原子中中子数可以不同(合理即可)

11. 为破解原子结构的奥秘，一代又一代科学家进行了不懈探索。

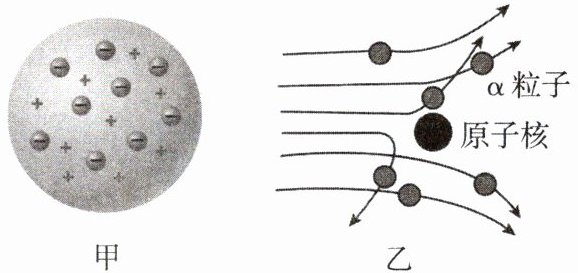

(1)1897年，汤姆生发现了，提出原子是可以再分的，并建立了原子模型，如图甲所示。
（2）1911年，卢瑟福为探索原子的内部结构，用带正电的α粒子（α粒子就是氦原子核）轰击金箔（如图乙所示），发现：大多数α粒子能穿透金箔仍保持原来的运动方向；有少部分α粒子改变了原来的运动方向；有极少部分α粒子被弹了回来。
①卢瑟福根据实验现象推测，原子中心有，它的特点是（写出一个）。
②卢瑟福用加速的高能α粒子轰击氮原子，结果有种微粒从氮原子中被打出，而α粒子留在了氮原子中，使氮原子变成了氧原子，从现代观点看，被打出的微粒一定是。

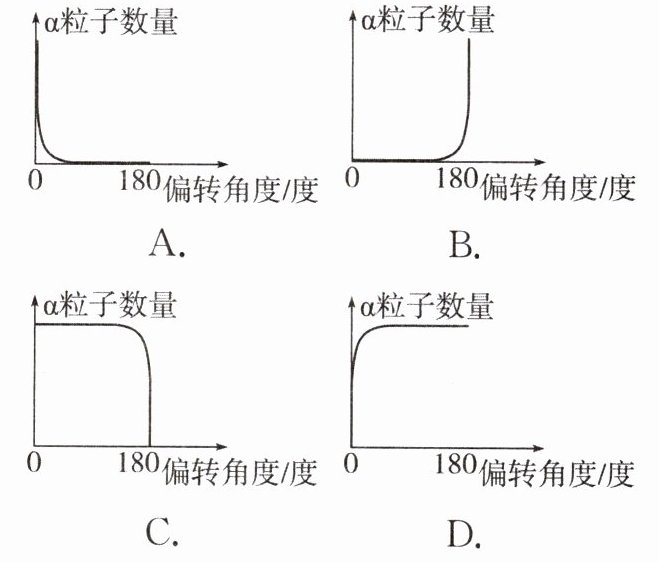

③根据α粒子散射实验数据，统计不同偏转角度的α粒子数量，并绘制图像，下列图像中符合实验现象的是。

11. (1)电子 (2)①原子核 体积很小(合理即可) ②质子 ③A
