1[2025广西中考]在如图所示的电路中，用点燃的蜡烛对镍铬合金丝加热。发现小灯泡缓慢变暗，分析可知，镍铬合金丝的阻值变大，而导致其阻值变化的主要因素是（）

A.质量
B.长短
C.粗细
D.温度

1.D 【解析】导体电阻的大小跟导体的长度、横截面积、材料和温度有关,用点燃的蜡烛对镍铬合金丝加热,镍铬合金丝的材料、长度和横截面积不变,温度升高,发现此时小灯泡缓慢变暗,分析可知,镍铬合金丝的阻值变大,说明导致镍铬合金丝阻值变化的主要因素是温度,故A、B、C不符合题意,D符合题意。故选D。

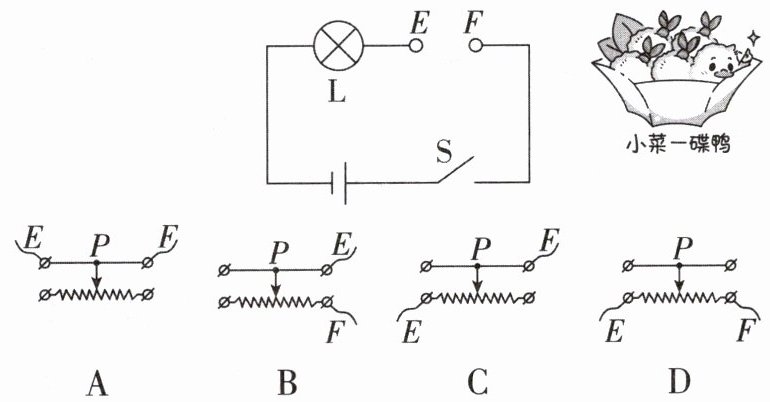

2[2025四川成都中考]小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式，符合要求的是（）

2.B 【解析】题中要求当滑片P向左滑动时,灯泡变暗,则需要让滑片P向左滑动时,滑动变阻器接入电路的电阻变大,故应将滑动变阻器右下接线柱接入电路,且滑动变阻器应“一上一下”连入电路,故B正确。故选B。

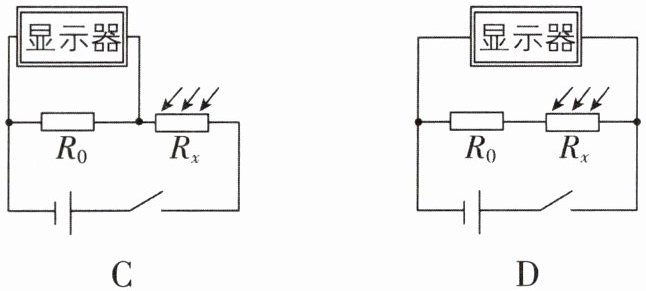

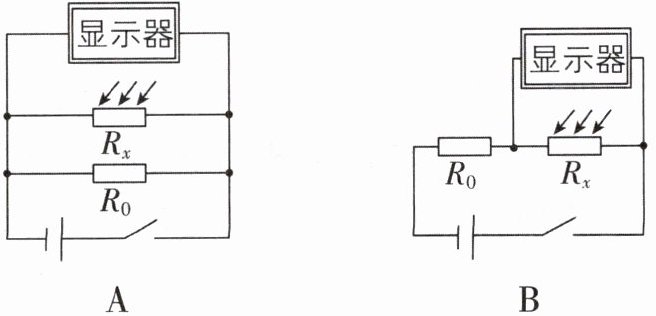

3[2025江苏连云港中考,中]某兴趣小组想设计一种能自动测定光照强度的装置,当光照强度增强时,光敏电阻$R_x$阻值变小,光照强度显示器(由电压表改装而成)示数增大,反之示数减小。若电源电压不变,$R_0$是定值电阻,则下列设计的电路图中符合要求的是 ()

3.C 【解析】A、D两幅图中的电压表测量的是电源电压,所以光照强度变化时,电压表的示数保持不变,故A、D不符合要求。由B、C图可知,光敏电阻$R_x$与定值电阻$R_0$串联;由题知,光照强度增强时,光敏电阻$R_x$阻值变小,根据串联电路的分压原理可知,其分得的电压也变小,所以光敏电阻$R_x$两端的电压减小,根据串联电路的电压特点可知,定值电阻$R_0$两端的电压增大;结合要求,应将电压表并联在定值电阻的两端,故B错误,C正确。故选C。

4[2025江苏苏州中考,中]如图所示的电路中,闭合开关S后,当滑片P向右移动时,则 ()

A.电流表A示数变小
B.电压表$\mathrm{V}_1$示数不变
C.电压表$\mathrm{V}_1$示数与电流表A示数之比变大
D.电压表$\mathrm{V}_2$示数与电流表A示数之比变小

4.D 【解析】由图可知,闭合开关S后,定值电阻$R_1$与滑动变阻器$R_2$串联,电流表测电路中的电流,电压表$\mathrm{V}_1$测$R_1$两端的电压,电压表$\mathrm{V}_2$测$R_2$两端的电压。当滑片P向右移动时,变阻器$R_2$接入电路的电阻变小,电路的总电阻变小,根据$I=\frac{U}{R}$可知电路中的电流变大,即电流表A的示数变大,故A错误;滑片P向右移动时,电路中的电流变大,由$U=IR$可知定值电阻$R_1$两端的电压变大,即电压表$\mathrm{V}_1$的示数变大,故B错误;由欧姆定律可知,电压表$\mathrm{V}_1$示数与电流表A示数之比等于$R_1$的阻值,因为$R_1$是定值电阻,所以该比值不变,故C错误;由欧姆定律可知,电压表$\mathrm{V}_2$示数与电流表A示数之比等于变阻器$R_2$接入电路的电阻,因为滑片P向右移动时,变阻器$R_2$接入电路的电阻变小,所以电压表$\mathrm{V}_2$示数与电流表A示数之比变小,故D正确。故选D。

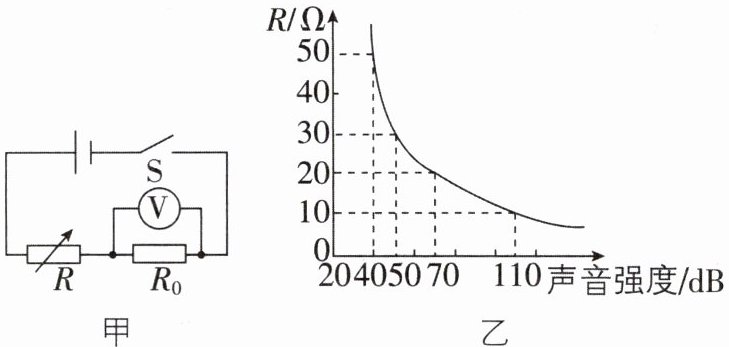

5[2025江苏宿迁中考,中]噪声是污染环境的公害之一。某科技小组为了监测噪声的强度,用学生电源、电压表、定值电阻$R_0$、声敏电阻$R$等实验器材进行探究,设计如图甲所示电路。其中$R$的阻值随声音强度变化如图乙所示。某次测试中,当噪声为70 dB时,电压表示数为6 V;当噪声为40 dB时,电压表示数为3 V。下列说法正确的是 ()


A.$R_0$阻值为20 Ω
B.电源电压为24 V
C.电路中电压表示数随声音强度增大而减小
D.当电压表示数为4.5 V时,噪声强度为50 dB

5.D 【解析】由图甲可知,两电阻串联,电压表测量定值电阻两端的电压,当噪声为70 dB时,由图乙可知,此时声敏电阻的阻值为$R'=20\ \Omega$,当噪声为40 dB时,由图乙可知,此时声敏电阻的阻值为$R''=50\ \Omega$,根据串联电路的电压之比等于电阻之比有$R_0:R=U_0:(U-U_0)$,代入数据得$R_0:20\ \Omega=6\ \mathrm{V}:(U-6\ \mathrm{V})$,$R_0:50\ \Omega=3\ \mathrm{V}:(U-3\ \mathrm{V})$;解得$U=18\ \mathrm{V}$,$R_0=10\ \Omega$,故A、B错误。由图乙可知,当声音强度增大时,声敏电阻的阻值减小,电路的总电阻减小,根据欧姆定律可知,电路中的电流增大,根据$U=IR$知,定值电阻两端电压变大,电压表示数变大,故C错误。当电压表示数为4.5 V时,根据$R_0:R=U_0:(U-U_0)$,代入数据得$10\ \Omega:R'''=4.5\ \mathrm{V}:(18\ \mathrm{V}-4.5\ \mathrm{V})$;解得$R'''=30\ \Omega$,根据乙图知,噪声强度为50 dB,故D正确。故选D。
