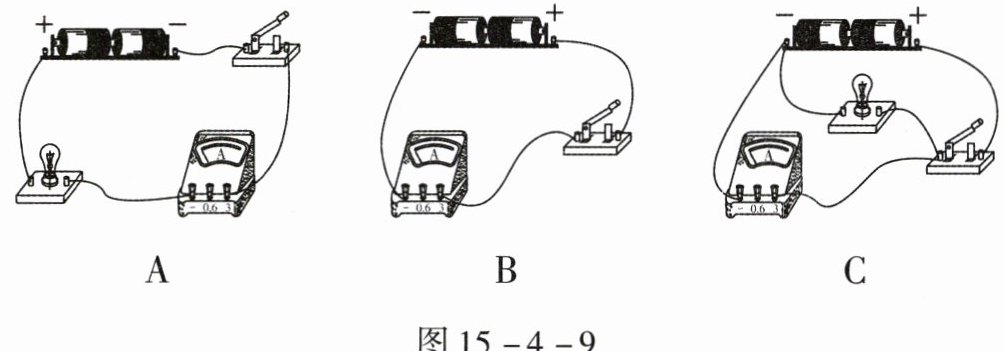

11. 如图$15-4-9$所示的三个电路图中,关于电流表的连接都有错误,请你分别指出三种接法的错误之处。

图$A$接法的错误是；
图$B$接法的错误是；
图$C$接法的错误是。

电流表正、负接线柱接反了 电流表直接接在电源上，造成短路 电流表与灯泡并联，造成短路

12. 小明要完成测量某只小灯泡发光时通过灯丝中的电流的实验。

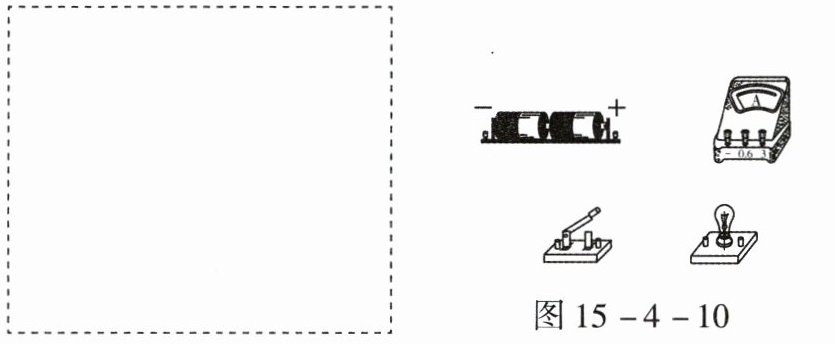

(1) 请你在虚线框内画出帮他设计的电路图,并将如图$15-4-10$所示的实物连接起来。

(2) 在完全不了解电路中电流时,应选择电流表的测量范围为______(选填“$0\sim0.6A$”或“$0\sim3A$”),在闭合开关时一定采用______的方式,观察指针偏转情况后再闭合开关。
(3) 要测量小灯泡中的电流,必须把电流表跟小灯泡______联。如果使用电流表的测量范围为$0\sim0.6A$,测量时指针恰好指在第$15$小格处,则此时电流表的示数是______。

(1)如图答15-4-2所示。
(2)0~3A 试触
(3)串 0.3A

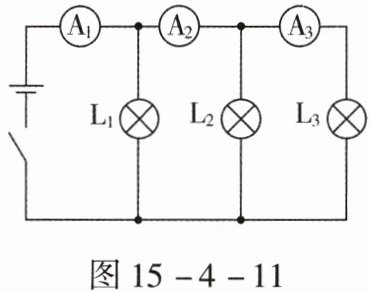

1. 如图$15-4-11$所示,电流表$A_{1}$测量的是______的电流,$A_{2}$测量的是______的电流,$A_{3}$测量的是______的电流。

干路 L₂和L₃ L₃

干路 $L_2$ 和 $L_3$ $L_3$

2. 物理学上把单位时间通过导体横截面积的电荷量叫电流。若用字母$Q$表示电荷量,用字母$t$表示通电时间,则电流的定义式为。如图$15-4-12$所示,若导体内单位体积的电子个数为$n$,每个电子所带电荷量为$e$,电子在导体中流动速度为$v$,导体直径为$d$,请推导体中电流$I= $。

$I=\frac{Q}{t}$ $\frac{n\pi evd^{2}}{4}$
