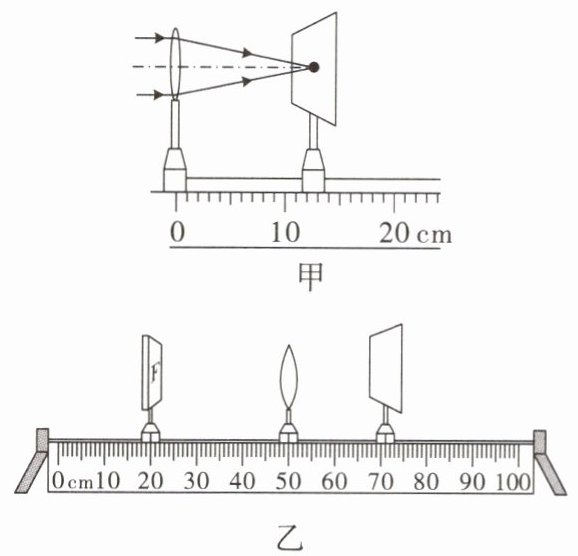

7. 在“探究凸透镜成像的规律”的实验中，有以下操作。
(1)如图甲所示，用平行光测出凸透镜的焦距为 cm。
(2)将发光物体、凸透镜和光屏依次放在水平光具座上，调节发光物体、凸透镜和光屏三者的中心在。
(3)调节发光物体、凸透镜和光屏至图乙所示的位置，则发光物体在光屏上成倒立、的像。根据这一成像特点，可制成。
(4)若要使光屏上的像变小，应使发光物体与凸透镜间的距离变，再调节光屏位置。
(5)实验中，光屏上已经出现发光物体清晰的像，某同学不小心用手指触摸到了凸透镜，则光屏上会出现（选填“指尖的像”“指尖的影子”“部分发光物体的像”或“完整发光物体的像”）。
(6)把凸透镜换成薄玻璃板，在发光物体一侧观察玻璃板也能看到一个（选填“放大”“缩小”或“等大”）的发光物体的像，把光屏移动到这个像所在的位置，光屏上（选填“有”或“没有”）这个像。
(1)如图甲所示，用平行光测出凸透镜的焦距为 cm。
(2)将发光物体、凸透镜和光屏依次放在水平光具座上，调节发光物体、凸透镜和光屏三者的中心在。
(3)调节发光物体、凸透镜和光屏至图乙所示的位置，则发光物体在光屏上成倒立、的像。根据这一成像特点，可制成。
(4)若要使光屏上的像变小，应使发光物体与凸透镜间的距离变，再调节光屏位置。
(5)实验中，光屏上已经出现发光物体清晰的像，某同学不小心用手指触摸到了凸透镜，则光屏上会出现（选填“指尖的像”“指尖的影子”“部分发光物体的像”或“完整发光物体的像”）。
(6)把凸透镜换成薄玻璃板，在发光物体一侧观察玻璃板也能看到一个（选填“放大”“缩小”或“等大”）的发光物体的像，把光屏移动到这个像所在的位置，光屏上（选填“有”或“没有”）这个像。
答案
解：
(1) 12.0
(2) 同一高度
(3) 缩小；照相机
(4) 大
(5) 完整发光物体的像
(6) 等大；没有
(1) 12.0
(2) 同一高度
(3) 缩小；照相机
(4) 大
(5) 完整发光物体的像
(6) 等大；没有
解析
【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需结合平行光测焦距、实验操作要求、凸透镜成像规律、平面镜成像特点等知识点解题：
1. 平行光测焦距：平行于主光轴的光线经凸透镜会聚成焦点，焦点到凸透镜的距离为焦距，据此读取图甲的焦距；
2. 实验操作：实验前需调节三者中心在同一高度，保证像成在光屏中央；
3. 凸透镜成像规律：根据物距与焦距的关系判断成像特点及应用；
4. 成像变化规律：根据“物远像近像变小”判断物距变化；
5. 凸透镜遮挡的影响：仅遮挡部分透镜，剩余部分仍能成完整像，仅亮度变化；
6. 平面镜成像特点：薄玻璃板相当于平面镜，成等大虚像，虚像不能用光屏承接。
【解析】
(1) 平行于主光轴的光线经凸透镜后会聚到焦点，由图甲可知，凸透镜在0cm刻度处，光屏在12.0cm刻度处，故焦距为12.0cm；
(2) 实验前需调节发光物体、凸透镜和光屏三者的中心在同一高度，确保像成在光屏的中央；
(3) 图乙中，凸透镜在50cm处，发光物体在25cm处，物距u=50cm-25cm=25cm，已知焦距f=12.0cm，满足u＞2f，根据凸透镜成像规律，此时成倒立、缩小的实像，该特点应用于照相机；
(4) 根据凸透镜成像“物远像近像变小”的规律，要使光屏上的像变小，需增大发光物体与凸透镜间的距离；
(5) 手指触摸凸透镜时，仅挡住部分入射光线，凸透镜的其他部分仍能折射光线会聚成完整的像，仅亮度变暗，因此光屏上会出现完整发光物体的像；
(6) 薄玻璃板相当于平面镜，平面镜成等大的虚像，虚像不能呈现在光屏上，因此光屏上没有这个像。
【答案】
(1) 12.0；(2) 同一高度；(3) 缩小；照相机；(4) 大；(5) 完整发光物体的像；(6) 等大；没有
【知识点】
凸透镜成像规律、焦距测量、平面镜成像特点
【点评】
本题考查凸透镜成像实验的基础操作、成像规律及应用，同时结合平面镜成像特点，属于光学基础题，需熟练掌握实验步骤和成像规律，区分实像与虚像的差异。
【难度系数】
0.5
本题围绕“探究凸透镜成像的规律”实验展开，需结合平行光测焦距、实验操作要求、凸透镜成像规律、平面镜成像特点等知识点解题：
1. 平行光测焦距：平行于主光轴的光线经凸透镜会聚成焦点，焦点到凸透镜的距离为焦距，据此读取图甲的焦距；
2. 实验操作：实验前需调节三者中心在同一高度，保证像成在光屏中央；
3. 凸透镜成像规律：根据物距与焦距的关系判断成像特点及应用；
4. 成像变化规律：根据“物远像近像变小”判断物距变化；
5. 凸透镜遮挡的影响：仅遮挡部分透镜，剩余部分仍能成完整像，仅亮度变化；
6. 平面镜成像特点：薄玻璃板相当于平面镜，成等大虚像，虚像不能用光屏承接。
【解析】
(1) 平行于主光轴的光线经凸透镜后会聚到焦点，由图甲可知，凸透镜在0cm刻度处，光屏在12.0cm刻度处，故焦距为12.0cm；
(2) 实验前需调节发光物体、凸透镜和光屏三者的中心在同一高度，确保像成在光屏的中央；
(3) 图乙中，凸透镜在50cm处，发光物体在25cm处，物距u=50cm-25cm=25cm，已知焦距f=12.0cm，满足u＞2f，根据凸透镜成像规律，此时成倒立、缩小的实像，该特点应用于照相机；
(4) 根据凸透镜成像“物远像近像变小”的规律，要使光屏上的像变小，需增大发光物体与凸透镜间的距离；
(5) 手指触摸凸透镜时，仅挡住部分入射光线，凸透镜的其他部分仍能折射光线会聚成完整的像，仅亮度变暗，因此光屏上会出现完整发光物体的像；
(6) 薄玻璃板相当于平面镜，平面镜成等大的虚像，虚像不能呈现在光屏上，因此光屏上没有这个像。
【答案】
(1) 12.0；(2) 同一高度；(3) 缩小；照相机；(4) 大；(5) 完整发光物体的像；(6) 等大；没有
【知识点】
凸透镜成像规律、焦距测量、平面镜成像特点
【点评】
本题考查凸透镜成像实验的基础操作、成像规律及应用，同时结合平面镜成像特点，属于光学基础题，需熟练掌握实验步骤和成像规律，区分实像与虚像的差异。
【难度系数】
0.5

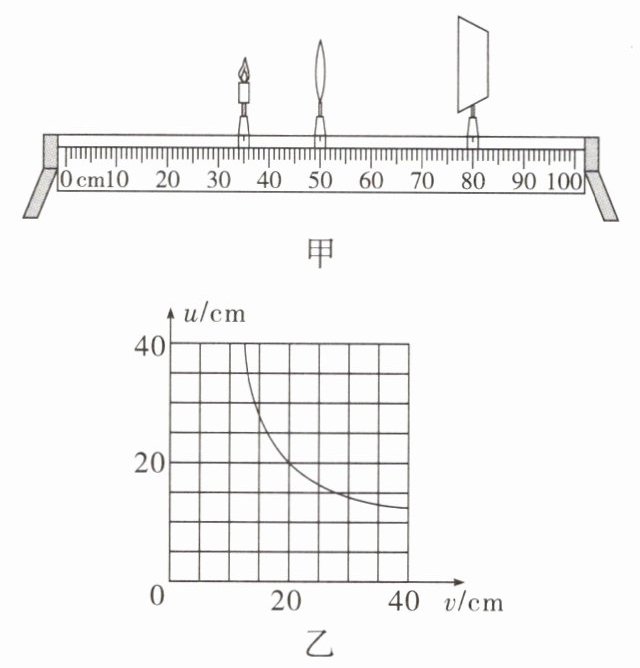

8. 在“探究凸透镜成像的规律”的实验中，有以下操作。
（1）图甲中光屏上所成的像是倒立、（选填“放大”“等大”或“缩小”）的实像，生活中（选填“照相机”“投影仪”或“放大镜”）是利用这一规律制成的。
（2）如图乙所示为某凸透镜成像时物距和像距的关系图像，则凸透镜的焦距为cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和凸透镜的位置。
①若将凸透镜换成焦距相同、镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比（选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将光屏（选填“向左”或“向右”）移动，才能在光屏上成清晰的像，光屏上所成的像与原来的像相比（选填“变大”或“变小”）了。
（1）图甲中光屏上所成的像是倒立、（选填“放大”“等大”或“缩小”）的实像，生活中（选填“照相机”“投影仪”或“放大镜”）是利用这一规律制成的。
（2）如图乙所示为某凸透镜成像时物距和像距的关系图像，则凸透镜的焦距为cm。
（3）当光屏上呈现清晰的像时，不改变图甲中蜡烛和凸透镜的位置。
①若将凸透镜换成焦距相同、镜面较小的凸透镜，再次实验，光屏上所成的像与原来相比（选填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜，再次实验，则需将光屏（选填“向左”或“向右”）移动，才能在光屏上成清晰的像，光屏上所成的像与原来的像相比（选填“变大”或“变小”）了。
答案
（1）放大；投影仪
（2）10
（3）①变暗 ②向左；变小
（2）10
（3）①变暗 ②向左；变小
解析
【分析】
解决本题需掌握凸透镜成像规律：当f＜u＜2f时，成倒立放大实像，对应投影仪；当u=2f时，v=2f，可据此求焦距；透镜镜面大小影响像的亮度，焦距变化会改变像距和像的大小。解题时先计算图甲的物距、像距，结合图乙求焦距，再分析透镜更换后的成像变化。
【解析】
（1）图甲中，物距u=50cm-35cm=15cm，像距v=80cm-50cm=30cm；由图乙知，当u=20cm时v=20cm，此时u=2f，故f=10cm，满足f＜u＜2f，成倒立、放大的实像，投影仪利用此规律制成。
（2）由图乙，当物距等于像距时（u=v），对应u=20cm，根据凸透镜成像规律，此时u=2f，因此2f=20cm，解得焦距f=10cm。
（3）①换成焦距相同、镜面较小的凸透镜，透镜透光面积减小，通过的光线减少，像的大小、完整性不变，仅亮度变暗；②换成镜面相同、焦距稍小的凸透镜，焦距变小，会聚能力增强，像距减小，需将光屏向左移动才能成清晰像；物距不变，焦距变小，像会变小。
【答案】
（1）放大；投影仪
（2）10
（3）①变暗；②向左；变小
【知识点】
凸透镜成像规律；焦距计算；透镜性质
【点评】
本题围绕凸透镜成像规律展开，考查物距像距判断、焦距计算及透镜更换后的成像变化，是光学实验的核心题型，需熟练掌握规律应用。
【难度系数】
0.5
解决本题需掌握凸透镜成像规律：当f＜u＜2f时，成倒立放大实像，对应投影仪；当u=2f时，v=2f，可据此求焦距；透镜镜面大小影响像的亮度，焦距变化会改变像距和像的大小。解题时先计算图甲的物距、像距，结合图乙求焦距，再分析透镜更换后的成像变化。
【解析】
（1）图甲中，物距u=50cm-35cm=15cm，像距v=80cm-50cm=30cm；由图乙知，当u=20cm时v=20cm，此时u=2f，故f=10cm，满足f＜u＜2f，成倒立、放大的实像，投影仪利用此规律制成。
（2）由图乙，当物距等于像距时（u=v），对应u=20cm，根据凸透镜成像规律，此时u=2f，因此2f=20cm，解得焦距f=10cm。
（3）①换成焦距相同、镜面较小的凸透镜，透镜透光面积减小，通过的光线减少，像的大小、完整性不变，仅亮度变暗；②换成镜面相同、焦距稍小的凸透镜，焦距变小，会聚能力增强，像距减小，需将光屏向左移动才能成清晰像；物距不变，焦距变小，像会变小。
【答案】
（1）放大；投影仪
（2）10
（3）①变暗；②向左；变小
【知识点】
凸透镜成像规律；焦距计算；透镜性质
【点评】
本题围绕凸透镜成像规律展开，考查物距像距判断、焦距计算及透镜更换后的成像变化，是光学实验的核心题型，需熟练掌握规律应用。
【难度系数】
0.5
