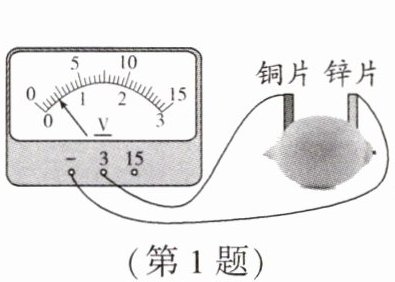

1. 某兴趣小组以相同大小的铜片和锌片为电极研究水果电池，装置如图。当电池工作时，下列说法不正确的是 （）

A.铜片为水果电池正极
B.电压表的示数为0.4 V
C.只要有电压就一定能形成电流
D.若断开电路，则水果电池两端也有电压

1. C 解析:根据指针正常偏转,电压表正负接线柱连接正确,铜片连接电压表的“+”接线柱,是正极,故A正确;由图可知,电压表选择0~3 V量程,分度值为0.1 V,示数为0.4 V,故B正确;电路两端有电压,且电路是通路时,电路中才会有电流,故C错误;若电路为断路时,水果电池两端也有电压,故D正确。故选C。

2. ★★ 关于如图所示的电路，下列说法正确的是 （）

A.$R_1$与$R_2$并联
B.$\mathrm{V}_1$测电源电压
C.$\mathrm{V}_2$测$R_1$两端电压
D.$\mathrm{V}_3$测$R_2$两端电压

2. D 解析:由图知,闭合开关,电流从正极出发,经$R_2$、$R_1$回到负极,所以两只电阻串联;电压表$V_2$并联在电源两端,所以测量电源电压;电压表$V_1$并联在$R_1$两端,所以测量$R_1$两端电压;电压表$V_3$并联在$R_2$两端,所以测量$R_2$两端电压;故D正确,ABC错误。故选D。

3. 把灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联接在某一电源上，测得$\mathrm{L}_2$两端电压为6 V，再把它们串联后接到同一电源上，测得$\mathrm{L}_1$两端电压为2 V，则此时$\mathrm{L}_1$和$\mathrm{L}_2$两端电压之比为。

3. 1:2 解析:把灯泡$L_1$、$L_2$并联接在某一电源上,测得$L_2$两端电压为6 V,则电源电压为6 V;再把它们串联后接到同一电源上,测得$L_1$两端电压为2 V,根据串联电路的电压规律可知,$L_2$两端电压为6 V-2 V=4 V;此时$L_1$和$L_2$两端电压之比为2 V : 4 V = 1 : 2。

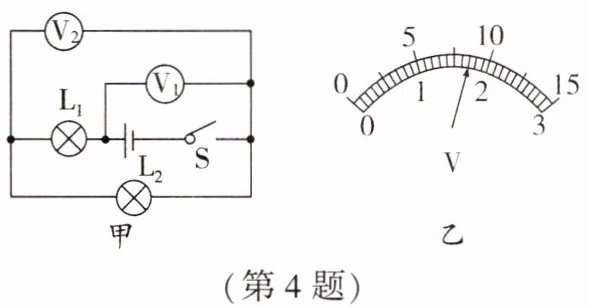

4. ★★★ (2025·金华市义乌绣湖中学期末)如图甲所示电路中,当闭合开关后,两只电压表的指针偏转均如图乙所示,则电源电压是 V,灯L₁两端的电压为 V。

4. 8.5 6.8 解析:由电路图可知,电灯$L_1$、$L_2$串联,电压表$V_1$测电源电压,电压表$V_2$测$L_2$两端的电压。因为串联电路两端电压等于各部分电压之和,所以电压表$V_1$的示数应大于$V_2$的示数;而两个电压表指针偏转相同,所以电压表$V_1$的量程是0~15 V,分度值为0.5 V,示数为8.5 V,即电源电压$U=$8.5 V;电压表$V_2$的量程是0~3 V,分度值为0.1 V,示数为1.7 V,即$L_2$两端的电压$U_2$=1.7 V,由串联电路的电压特点可知,$L_1$两端的电压:$U_1=U-U_2=8.5\ \mathrm{V}-1.7\ \mathrm{V}=6.8\ \mathrm{V}$。

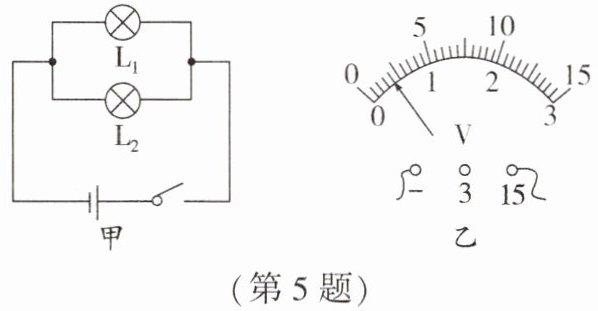

5. 在“探究并联电路中的电压关系”实验中，实验电路如图甲所示。
(1)为了使探究得出的结论具有普遍意义，$\mathrm{L}_1$、$\mathrm{L}_2$应该选择规格（填“相同”或“不相同”）的小灯泡。
(2)连接好电路后闭合开关，小欢发现$\mathrm{L}_1$亮、$\mathrm{L}_2$不亮，初步分析故障可能为。
(3)排除故障后，小欢将电压表接在$\mathrm{L}_1$两端，闭合开关，电压表示数如图乙所示，接下来他应该断开开关，。
(4)小欢按照正确步骤完成实验记录数据，通过这个实验，她得出的结论是。（请用给定的物理符号表示，小灯泡两端的电压及电源两端的电压分别为$U_1$、$U_2$、$U$）
(5)在该实验中，小欢测出了多组数据，其目的是。 ＞＞ P69 专题17

5. (1)不相同 (2)$L_2$断路 (3)电压表换用0~3 V的量程 (4)$U=U_1=U_2$ (5)得出普遍规律
解析:(1)为了得到普遍规律,实验中应选用规格不相同的灯泡进行多次实验。(2)并联电路中,灯泡$L_1$亮,该支路是通路,而$L_2$不亮,则支路是断路,则故障可能为灯泡$L_2$断路。(3)乙图中电压表的指针偏转角度过小,量程不合适,因为量程选大了,因此应换用小量程进行实验。(4)根据实验数据可得结论为:并联电路中各支路两端电压相等且等于电源电压,即$U=U_1=U_2$。(5)实验中为了得到普遍规律应进行多次实验,得出多组数据。
