2.通电线圈转动中的问题及解决对策

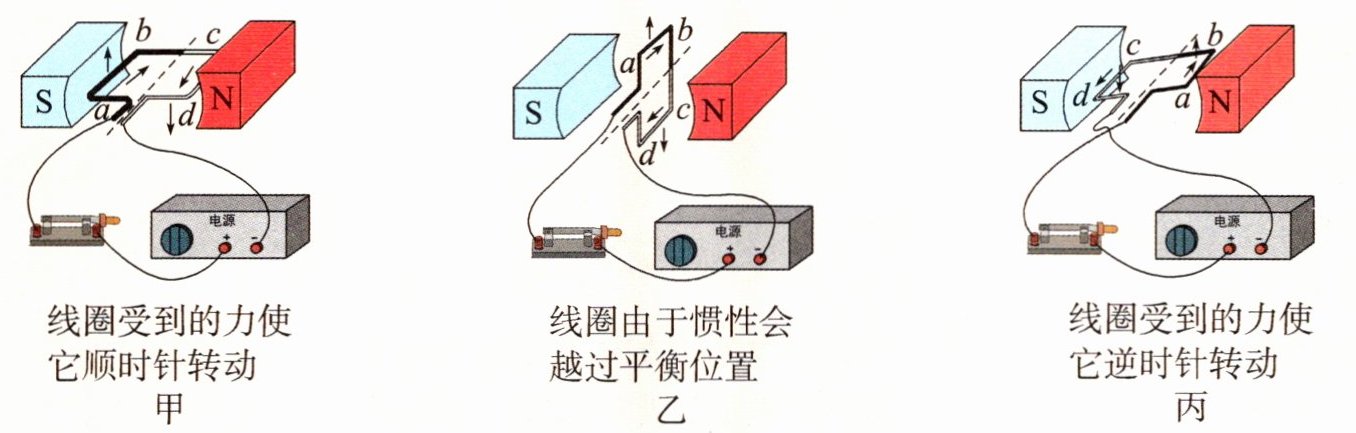

(1)分析线圈不能持续转动的原因。

总结:线圈不能连续转动,是因为线圈越过了平衡位置以后,受到的力阻碍它的转动。
[小贴士]平衡位置:如图乙所示,线圈位于该位置时,上、下两个边受到的力大小相等,方向相反,且作用在一条直线上,该位置叫线圈的平衡位置。
(2)使线圈持续转动起来的装置——换向器。

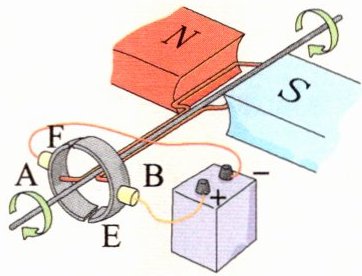

①换向器结构:如图所示,两个铜半环E和F跟线圈两端相连,可随线圈一起转动,两个半环中间断开,彼此绝缘。A和B是电刷,它们的外部与来自电源的导线固定,内部分别跟两个半环接触但不固定,从而使电源和线圈组成闭合电路。

②转动情况:无论线圈的哪个边,只要它处于靠近磁体S极的一侧,电流方向都是沿导线向内,受力方向向下;只要它处于靠近磁体N极的一侧,电流方向都是沿导线向外,受力方向向上,这样通电线圈就能持续地顺时针转动下去。
(3)结论:没有换向器的通电线圈不能持续转动,有换向器的通电线圈可以持续转动。

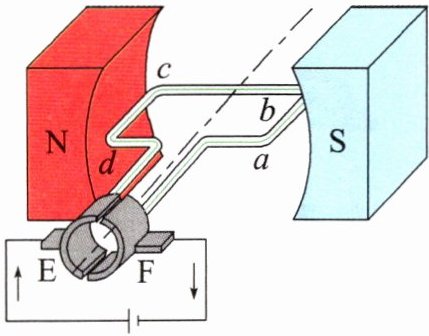

【学以致用2】直流电动机的原理图如图所示,直流电动机是根据的原理制成的,它利用使线圈连续转动。

通电线圈在磁场中受力转动 换向器
[解析]直流电动机是根据通电线圈在磁场中受力转动的原理制成的,在输入电流时采用换向器来改变线圈中的电流方向,从而使它能连续转动。
