2. 小明在学习了家庭电路后，为自己家正在装修的新房电路做出如下设计，其中合理的是()

A.空调分支回路中的输电导线横截面积比照明分支回路的小
B.照明分支回路中灯具配备智能定时装置能节约电能
C.厨房分支回路中有金属外壳用电器，所以要安装低压断路器
D.客厅分支回路中可以在两孔插座上改装三孔插座

2. B

【分析】
要判断家庭电路设计是否合理，需结合家庭电路中导线选择、用电器节能、安全用电等知识点，逐一分析每个选项：
1. 选项A：空调功率大、工作电流大，需用电阻更小的粗导线，故空调分支回路导线横截面积应比照明的大；
2. 选项B：智能定时装置可在不用灯时自动断电，减少电能浪费；
3. 选项C：金属外壳用电器需装漏电保护器（非低压断路器），低压断路器主要用于过载保护；
4. 选项D：两孔插座无接地端，直接改装三孔插座无法实现接地，存在安全隐患。
【解析】
逐一分析各选项：
选项A：空调功率远大于照明灯具，工作时电流更大。根据电阻定律，导线横截面积越小电阻越大，相同电流下发热越多，易引发安全隐患，因此空调分支回路的输电导线横截面积应比照明分支回路的大，故A不合理。
选项B：照明分支回路配备智能定时装置，可在无需照明时自动切断电路，避免电能无谓消耗，能节约电能，故B合理。
选项C：厨房中金属外壳用电器需安装漏电保护器（防止漏电触电），低压断路器主要用于过载保护，并非针对金属外壳用电器的漏电保护，故C不合理。
选项D：两孔插座无接地端，改装为三孔插座时需额外接入地线，直接改装会导致金属外壳用电器无法接地，存在触电安全隐患，故D不合理。
【答案】
B
【知识点】
家庭电路、安全用电、电能节约
【点评】
本题考查家庭电路设计与安全用电的基础知识点，需学生掌握导线选择、用电器保护、插座使用等核心内容，属于常规基础题。
【难度系数】
0.7

3. 小明家正在进行新房装修，遇到一些生活用电类的问题。学习完初中电学知识后，小明根据自己学到的知识进行了如下操作。

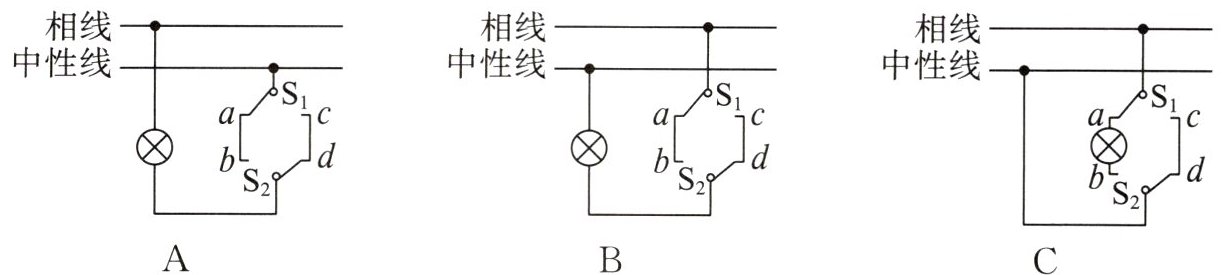

(1)小明家需要安装一个在一楼和二楼都能控制的楼梯灯，他设计了下列图中所示的电路，其中$\mathrm{S}_1$、$\mathrm{S}_2$分别为一楼、二楼的开关(都是单刀双掷开关)，要求拨动其中任意一个开关，都能改变楼梯灯原来的发光或熄灭状态。三个电路中，能满足小明对楼梯灯的控制目的且符合用电安全原则的最佳方案是。

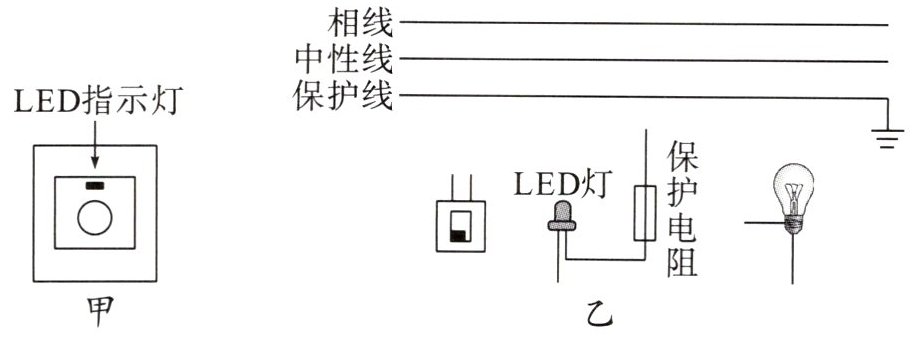

(2)图甲是某款带LED指示灯的开关。小明想用该开关控制一个规格为“220 V 18 W”的节能灯，已知:开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。请在图乙中画出符合安全用电要求的电路。

3. (1) B
3. (2) 如图所示

【分析】
第(1)问：解题思路：首先明确楼梯灯的两个要求：一是任意拨动一个单刀双掷开关，都能改变灯的发光/熄灭状态；二是符合安全用电原则（开关需接相线，控制火线，避免触电）。回忆单刀双掷开关双控楼梯灯的原理：两个单刀双掷开关的一端共同接相线，另一端分别连接灯的两端，灯的另一端接中性线，这样任意拨动开关都能改变电路通断，且开关接相线符合安全要求。据此分析各方案，排除不符合安全或控制要求的选项。
第(2)问：解题思路：根据题目条件，开关断开时LED和节能灯都不工作，说明开关在干路；开关闭合时两者都工作，且LED损坏时节能灯仍正常，说明LED支路与节能灯支路并联。因此设计电路时，开关接相线，LED与保护电阻串联后并联在节能灯两端，节能灯另一端接中性线，即可满足所有要求。
【解析】
(1) 楼梯灯双控需同时满足控制功能和安全用电：A方案开关接中性线，不符合安全要求；C方案无法实现任意拨动开关改变灯的状态；只有B方案开关接相线，且电路连接能实现双控要求，故正确。

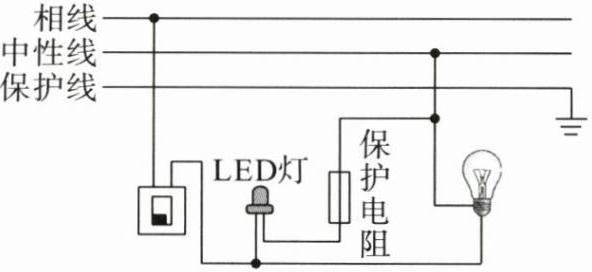

(2) 电路设计：开关接相线，LED指示灯与保护电阻串联后，与节能灯并联，节能灯另一端接中性线。该电路满足：开关断开时，干路无电流，LED和节能灯都不工作；开关闭合时，两条支路导通，节能灯正常工作，LED亮；LED损坏时，开关闭合节能灯支路仍正常工作，符合题目要求。
【答案】
(1) B
(2) 如图所示
【知识点】
家庭电路连接；安全用电；开关控制电路
【点评】
本题结合家庭实际用电场景，考查双控楼梯灯和带LED指示灯开关的电路设计，需兼顾控制功能和安全用电原则，是初中电学的常见应用型题目。
【难度系数】
0.5
