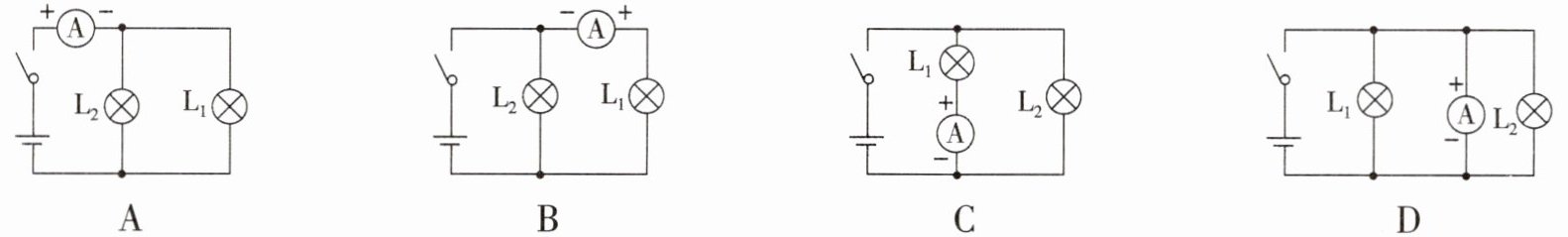

1. ★★ 要用电流表测量灯泡$\mathrm{L}_1$中的电流，如图所示的四个电路中，接法正确的是（）

1. C 解析:两只灯泡并联,电流表串联在干路中,测量的是通过两只灯泡的电流,故 A 不正确;两只灯泡并联,电流表与L₁串联,但正负接线柱接反了,故 B 不正确;两只灯泡并联,电流表与灯泡 L₁串联,测量通过 L₁的电流,并且正负接线柱连接正确,故 C 正确;电流表与两灯泡均并联在电路中,会造成电源短路,这是不允许的,故 D 不正确。故选 C。

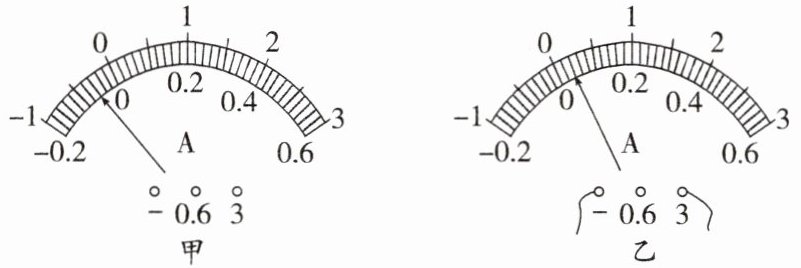

2. ★★（2025·宁波实验学校期中）小金同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，，继续进行实验。

2. 正负接线柱接反了 换接0~0.6 A 的量程 解析:连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,说明电流表正负接线柱接反;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,指针偏转角度太小,说明所选的量程太大,接下来的操作是:断开开关,换接0~0.6 A的量程,继续进行实验。

3. 在“探究串联电路中各处电流的关系”实验中，某同学用电流表分别测出a、b、c三处的电流大小，并初步得到它们之间关系的结论。为了进一步探究电流关系，下一步操作是 ()

A.得出结论，整理实验器材
B.改变开关S的位置，再次测量a、b、c三处的电流
C.将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D.换用不同规格的灯泡，再次测量a、b、c三处的电流

3. D 解析:根据一组数据得出的结论有偶然性,为得出普遍性的结论,要换用不同规格的灯泡多次测量,改变开关 S 的位置,将图中两只灯泡位置对调,只能得到一组数据。故选 D。

4. 小明家有一台电视机、一台电冰箱、四盏电灯、一台洗衣机，它们并联在家庭电路中，电视机、电冰箱和洗衣机的工作电流分别是150 mA、1.5 A和2.8 A，而每盏灯的工作电流是200 mA，干路电流不允许超过5 A，那么这些用电器（填“可以”或“不可以”）同时使用；若同时使用，干路电流是A。

4. 不可以 5.25 解析:由于并联电路干路中的电流等于各支路中的电流之和,所以这些用电器同时使用时,干路电流:$I=I_{电视机}+I_{电冰箱}+I_{洗衣机}+I_{灯总}=150×10^{-3}\ \mathrm{A}+1.5\ \mathrm{A}+2.8\ \mathrm{A}+4×200×10^{-3}\ \mathrm{A}=5.25\ \mathrm{A}$;比较可知,若这些用电器同时使用,干路电流大于5 A,所以这些用电器不可以同时使用。

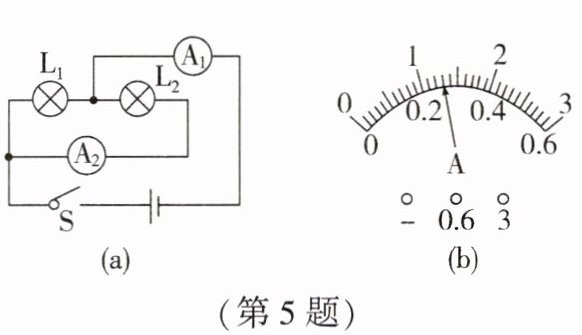

5. ★★★ (2025·金华义乌七校月考)图(a)所示电路,当闭合开关S后,两个电流表指针偏转均为图(b)所示,则通过电灯L₁为,通过L₂的电流为。

(第5题) (第6题)

5. 1.04 A 0.26 A 解析:由图可知,两灯并联,电流表 A₁测的是干路电流,电流表 A₂测的是 L₂所在支路的电流;由于并联电路中,干路中的电流等于各支路电流之和,所以电流表A₁选用的应该是大量程(0~3 A),分度值为0.1 A,电流表 A₁的示数为$I_总=1.3\ \mathrm{A}$,即干路电流为 1.3 A;A₂选用的是小量程(0~0.6 A),分度值是 0.02 A,所以电流表 A₂的示数为$I_2=0.26\ \mathrm{A}$,即通过灯 L₂的电流为 0.26 A;通过灯 L₁的电流大小为:$I_1=I_总-I_2=1.3\ \mathrm{A}-0.26\ \mathrm{A}=1.04\ \mathrm{A}$。

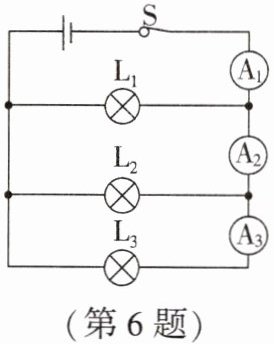

6. 如图所示，电流表$\mathrm{A}_{1}$的示数为0.6 A，$\mathrm{A}_{3}$的示数为0.1 A，通过$\mathrm{L}_{1}$的电流为0.3 A，则电流表$\mathrm{A}_{2}$的示数为 A，通过$\mathrm{L}_{2}$的电流为 A。

6. 0.3 0.2 解析:由电路图可知,三个灯泡并联,电流表 A₁测干路电流,电流表 A₂测通过灯 L₂、L₃的电流,电流表 A₃测通过灯 L₃的电流,则$I_3=I_{\mathrm{L}3}=0.1\ \mathrm{A}$,$I_1=I_{\mathrm{L}1}+I_{\mathrm{L}2}+I_{\mathrm{L}3}=0.3\ \mathrm{A}+I_{\mathrm{L}2}+0.1\ \mathrm{A}=0.6\ \mathrm{A}$,解得$I_{\mathrm{L}2}=0.2\ \mathrm{A}$,则$I_2=I_{\mathrm{L}2}+I_{\mathrm{L}3}=0.2\ \mathrm{A}+0.1\ \mathrm{A}=0.3\ \mathrm{A}$,即电流表 A₂的示数为 0.3 A,通过 L₂的电流为 0.2 A。
