1. 串联电路用电器分担____(电压/电流),电阻越大,____；并联电路用电器分担____(电压/电流),电阻越大,____。
答案
电压 分电压越大 电流 分电流越小
2. 如图所示,电源电压不变,闭合开关S,当滑动变阻器$R_{P}$的滑片向右滑动时,各表的示数变化情况：表A示数____,表$V_{1}$示数____,表$V_{2}$示数____。(变大/不变/变小)
答案
变小 变小 变大
3. 如图所示,电源电压不变,闭合开关S,当滑片向左滑动时,各表的示数变化情况：表A示数____,表$A_{1}$示数____,表$A_{2}$示数____,表$A_{3}$示数____。(变大/不变/变小)
答案
变大 不变 变大 不变
4. (2024·达州)如图所示,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器,电源电压保持不变,闭合开关S,滑动变阻器的滑片P向右移动的过程中,下列说法正确的是()
A. 电流表示数变大,电压表$V_{1}$示数变小
B. 电流表示数变小,电压表$V_{2}$示数变大
C. 电压表$V_{1}$与电流表示数的比值变大
D. 电压表$V_{2}$与电流表示数的比值变小
A. 电流表示数变大,电压表$V_{1}$示数变小
B. 电流表示数变小,电压表$V_{2}$示数变大
C. 电压表$V_{1}$与电流表示数的比值变大
D. 电压表$V_{2}$与电流表示数的比值变小
答案
B
5. (2024·淄博)如图所示电路,闭合开关S,滑动变阻器的滑片P向右移动时()
A. 电流表的示数不变,电压表的示数不变
B. 电流表的示数变小,电压表的示数变大
C. 电流表的示数不变,电压表的示数变大
D. 电流表的示数变小,电压表的示数不变
A. 电流表的示数不变,电压表的示数不变
B. 电流表的示数变小,电压表的示数变大
C. 电流表的示数不变,电压表的示数变大
D. 电流表的示数变小,电压表的示数不变
答案
A

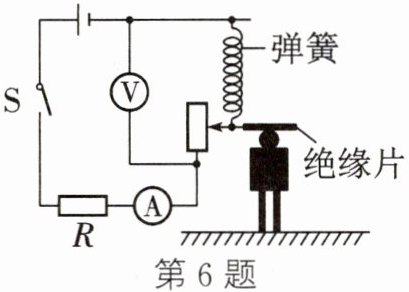

6. (2024·乐山改编)小嘉同学设计了一款身高测量仪,其工作原理如图所示。已知电压表、电流表示数分别为U、I,电压表、电流表示数变化量分别为$\Delta U$、$\Delta I$,则下列说法正确的是()
A. 被测人员身高越高,整个电路中的总电阻越小
B. 被测人员身高越高,整个电路中的电流越大
C. 无论被测人员身高如何,$\frac {U}{I}$的值不变
D. 无论被测人员身高如何,$|\frac {\Delta U}{\Delta I}|$的值不变
A. 被测人员身高越高,整个电路中的总电阻越小
B. 被测人员身高越高,整个电路中的电流越大
C. 无论被测人员身高如何,$\frac {U}{I}$的值不变
D. 无论被测人员身高如何,$|\frac {\Delta U}{\Delta I}|$的值不变
答案
D
7. 如图所示,电路中电源的电压不变,灯的电阻不变,闭合开关后,当滑动变阻器的滑片P向右移动时,电压表$V_{1}$的示数将____,电压表$V_{2}$的示数将____,电流表A的示数将____。(变大/不变/变小)
答案
变小 变大 变大
