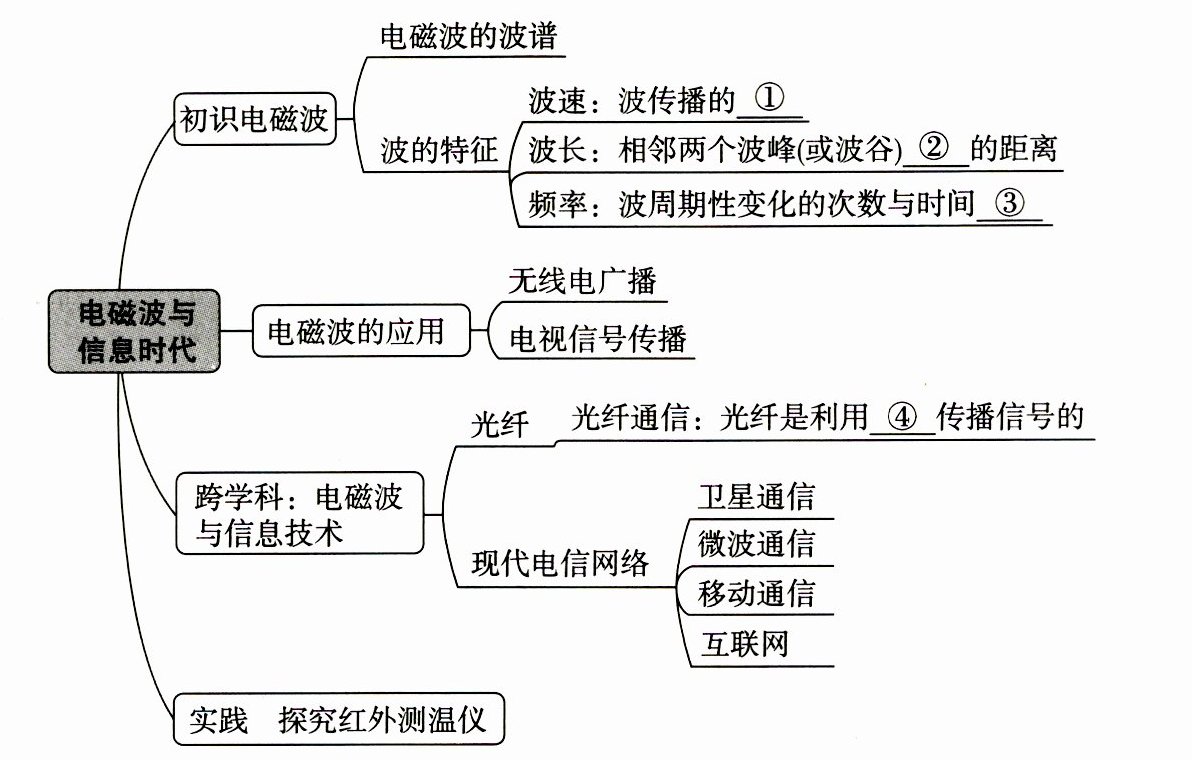

建体系 思维导图 01

①
②
③
④

① 快慢
② 之间
③ 之比
④ 光波

【分析】
本题考查电磁波相关的基础概念，需回忆波的特征（波速、波长、频率）的定义，以及光纤通信的原理，结合思维导图的对应关系完成填空。
【解析】
1. 波速的物理意义是描述波传播的快慢，因此①处填“快慢”；
2. 波长的定义是相邻两个波峰（或波谷）之间的距离，因此②处填“之间”；
3. 频率的定义是波周期性变化的次数与时间的比值，因此③处填“之比”；
4. 光纤通信是利用光波在光导纤维中传播信号，因此④处填“光波”。
【答案】
①快慢 ②之间 ③之比 ④光波
【知识点】
电磁波的特征、光纤通信
【点评】
本题以思维导图形式梳理电磁波相关知识点，考查基础概念的识记，属于对核心知识点的巩固类题目，难度较低。
【难度系数】
0.2

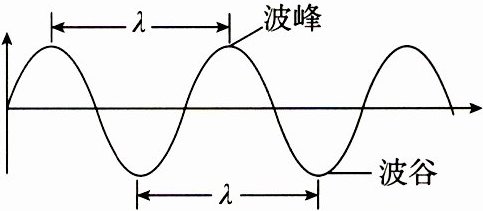

1. 如图所示，为电磁波波形图，两个之间的距离为波长，假如一无线电波波长为 3 m，则此电磁波的频率为Hz。

1. 波峰(或波谷) 1×10⁸

【分析】
首先，需明确电磁波波长的定义：波长是相邻两个波峰（或相邻两个波谷）之间的距离；其次，电磁波在真空中的传播速度为光速$c=3×10^8 m/s$，根据波速公式$c=λ f$（$λ$为波长，$f$为频率），可通过已知波长计算对应频率。
【解析】
1. 波长的定义：电磁波中，相邻两个波峰（或相邻两个波谷）之间的距离即为波长，因此第一个空应填波峰（或波谷）。
2. 频率计算：已知无线电波波长$λ=3m$，电磁波波速$c=3×10^8 m/s$，代入公式$f=\frac{c}{λ}$，可得$f=\frac{3×10^8 m/s}{3m}=1×10^8 Hz$。
【答案】
波峰(或波谷)；$1×10^8$
【知识点】
电磁波波长、电磁波频率与波速的关系
【点评】
本题考查电磁波的基础概念和公式应用，属于物理学科中电磁波部分的基础题目，侧重对核心知识点的记忆与简单计算，难度较低。
【难度系数】
0.7

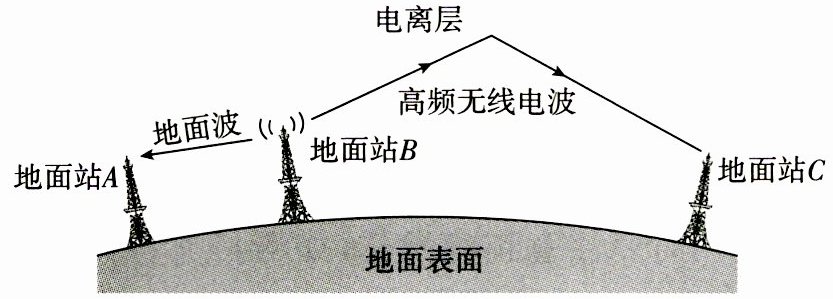

2. 如图所示，电磁波可以在空气中，遇到障碍物时会发生，在空气中的传播速度大约为m/s。

2. 传播 反射 3×10⁸

【分析】
要解决这道题，需回忆电磁波的基本性质：首先，电磁波可以在介质（如空气）中传播；其次，电磁波遇到障碍物时会发生反射，图中高频无线电波遇到电离层后反射，就是典型例子；最后，电磁波在空气中的传播速度近似等于真空中的光速。
【解析】
根据电磁波的相关基础知识：1. 电磁波可以在空气中传播；2. 电磁波遇到障碍物时会发生反射；3. 电磁波在空气中的传播速度约等于真空中的光速，为3×10⁸ m/s。
【答案】
传播 反射 3×10⁸
【知识点】
电磁波的传播、电磁波的反射、光速
【点评】
本题考查电磁波的基本性质，属于识记类基础题目，难度较低，学生只需掌握电磁波的基本特性即可解答。
【难度系数】
0.9

3.如图所示是光在光导纤维中的传播情景，光在光导纤维中传播是应用光的原理，应用光导纤维的好处是传播信息量、距离、能量损失小，保密性好。

3. 反射 大 远

【分析】
要解答本题，需明确光导纤维的工作原理和应用优势：光在光导纤维中传播时，会在内壁不断发生反射，以此实现信号的传输；而光导纤维用于通信时，具备传播信息量大、传输距离远、能量损失小、保密性好的特点，据此可完成填空。
【解析】
光导纤维的工作原理是利用光的反射，光在光导纤维的芯线与包层之间不断反射，从而将光信号从一端传递到另一端；应用光导纤维进行信号传输时，其优势为传播的信息量更大，传输的距离更远，同时能量损失小、保密性好。
【答案】
反射 大 远
【知识点】
光的反射；光导纤维应用
【点评】
本题考查光导纤维的原理和应用特点，属于基础识记类题目，难度较低，学生牢记相关知识点即可正确作答。
【难度系数】
0.6
