1 在用电流表和电压表测电阻的实验中，下列说
法不合理的是 （）

A.连接电路时，开关要断开
B.当无法估计被测电流、电压大小时，电流表、
电压表应选用较大量程
C.闭合开关前，滑片应移到阻值最大处
D.实验结束，断开开关即可离开实验室

D
实验结束,应断开开关,拆除电路连接,整理完器材方可离开实验室,故D错误。故选:D。

【分析】要判断测电阻实验中说法是否合理，需回忆电学实验的基本操作规则，逐一分析每个选项的操作要求，找出不符合规范的选项。需明确各操作的目的：连接电路时开关断开是防短路；无法估计电流电压时选大量程是保护电表；闭合开关前滑片移最大阻值处是保护电路；实验结束需整理器材，不能仅断开开关。
【解析】A选项，连接电路时开关断开，可避免接线过程中电路短路损坏器材，操作合理；B选项，无法估计被测电流、电压大小时，选用较大量程能防止电表超量程，起到保护作用，操作合理；C选项，闭合开关前将滑片移到滑动变阻器阻值最大处，可使电路初始电流最小，保护电路元件，操作合理；D选项，实验结束后，仅断开开关未完成规范操作，还需拆除电路连接、整理实验器材，该说法不合理。因此选D。
【答案】D
【知识点】伏安法测电阻、电学实验操作规范
【点评】本题考查电学实验的基础操作常识，属于识记类题目，难度较低，学生只要掌握实验各步骤的注意事项即可正确作答。
【难度系数】0.8

2 在伏安法测电阻的实验中，滑动变阻器不能起到的作用是（）

A.改变电路中的电流
B.改变被测电阻两端的电压
C.改变被测电阻的阻值
D.保护电路

C
被测电阻阻值大小跟电阻的长度、材料、横截面积和温度有关,实验过程中这些因素没有发生变化,被测电阻的阻值不变,故C符合题意。故选:C。

【分析】
解题思路：首先明确滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变自身接入电阻，再结合欧姆定律分析其对电路电流、被测电阻两端电压的影响；同时，被测电阻的阻值是导体本身的属性，由材料、长度、横截面积和温度决定，与外部电路无关，据此逐一判断选项。
【解析】
解：对各选项分析如下：
1. 选项A：滑动变阻器改变接入电路的电阻时，电路总电阻变化，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流会随之改变，因此滑动变阻器能改变电路中的电流，A不符合题意；
2. 选项B：电路电流改变，而被测电阻的阻值不变，根据$U=IR$，被测电阻两端的电压会随电流变化，因此滑动变阻器能改变被测电阻两端的电压，B不符合题意；
3. 选项C：被测电阻的阻值是导体本身的性质，由导体的材料、长度、横截面积和温度决定，实验过程中这些因素均未发生变化，因此被测电阻的阻值不变，滑动变阻器无法改变被测电阻的阻值，C符合题意；
4. 选项D：滑动变阻器在闭合开关前调至最大阻值处，可限制电路电流，避免电流过大损坏元件，起到保护电路的作用，D不符合题意。
综上，答案为C。
【答案】
C
【知识点】
滑动变阻器的作用；影响电阻大小的因素
【点评】
本题考查伏安法测电阻实验中滑动变阻器的作用及电阻的决定因素，属于基础题，需明确滑动变阻器仅改变自身接入电阻，无法改变被测电阻的固有属性，易错点是混淆滑动变阻器对电路的影响和对被测电阻阻值的影响。
【难度系数】
0.6

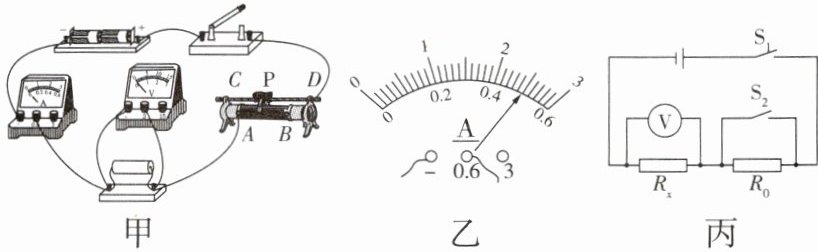

3 [2026聊城期末]小明设计了如图甲所示的电路测量定值电阻的阻值。

(1)该实验的原理是。
(2)闭合开关后,小明发现电流表指针在零刻度线左边,可能的原因是。
(3)闭合开关,将滑动变阻器的滑片P移动到某一位置时,电压表的示数为2 V,电流表的示数如图乙所示,为A,则R的阻值为Ω。
(4)小华认为这个结果不可靠,应该移动滑动变阻器的滑片改变定值电阻两端的电压,再多测量出几组数据。多次测量的目的是。
(5)在实验过程中,小明所使用的电流表突然坏了。在老师的指导下,小明增加了一个已知阻值的电阻$R_0$和一个开关,设计和连接了如图丙所示的电路测量未知定值电阻$R_x$的阻值。主要操作步骤如下:
①闭合开关$S_1$和$S_2$,电压表的示数为$U_1$;
②开关$S_1$保持闭合,只断开开关$S_2$,电压表的示数为$U_2$;
③$R_x$的阻值为(用含$U_1$、$U_2$、$R_0$的式子表示)。

(1) $R=\frac{U}{I}$
(2)电流表正负接线柱接反了
(3)0.5 4
(4)减小测量误差,使得到的电阻值更准确
(5)$\frac{U_2R_0}{U_1-U_2}$
【解析】(1)测量定值电阻的阻值时,需要测量定值电阻两端的电压$U$和通过定值电阻的电流$I$,再根据$R=\frac{U}{I}$求得定值电阻的阻值。
(2)闭合开关后指针在零刻度线左边,可能是电流表正负接线柱接反。
(3)图乙中,电流表选用的是0~0.6 A量程,分度值为0.02 A,示数为0.5 A,电压表示数为2 V,可得$R$的阻值为$R=\frac{U}{I}=\frac{2\ \mathrm{V}}{0.5\ \mathrm{A}}=4\ \Omega$
(4)多次测量定值电阻的阻值,目的是减小误差,通过取平均值来提高测量结果的准确性。
(5)当闭合开关$S_1$和$S_2$时,$R_0$被短路,电压表测的是电源电压,即$U=U_1$,当开关$S_1$保持闭合,断开$S_2$时,$R_x$与$R_0$串联,电压表测的是$R_x$两端的电压,即$U_x=U_2$,根据串联电路电压的特点,可得$R_0$两端电压为$U_0=U_1-U_2$,串联电路电流处处相等,所以电路电流为$I=\frac{U_0}{R_0}=\frac{U_1-U_2}{R_0}$,可得$R_x=\frac{U_x}{I}=\frac{U_2}{\frac{U_1-U_2}{R_0}}=\frac{U_2R_0}{U_1-U_2}$。

【分析】
本题围绕定值电阻的测量展开，需逐步分析各小问：
1. 第(1)问：测量电阻需获取定值电阻两端电压和通过的电流，利用欧姆定律的变形公式作为实验原理；
2. 第(2)问：电流表使用要求电流“正进负出”，指针在零刻度线左侧说明电流方向反向，对应接线柱接反；
3. 第(3)问：先确定电流表量程与分度值读取电流，再根据欧姆定律计算电阻；
4. 第(4)问：测量定值电阻时，多次测量的目的是减小误差，提升结果准确性；
5. 第(5)问：分两种开关状态分析电路结构，结合串联电路的电压、电流关系推导未知电阻的表达式。
【解析】
(1) 测量定值电阻的阻值，需测量其两端电压$U$和通过的电流$I$，根据欧姆定律变形公式，实验原理为$R=\frac{U}{I}$；
(2) 电流表使用时，电流应从正接线柱流入、负接线柱流出，闭合开关后指针在零刻度线左边，说明电流表正负接线柱接反了；
(3) 图乙中电流表选用0~0.6A量程，分度值为0.02A，示数为0.5A；已知电压表示数为2V，根据$R=\frac{U}{I}$，得$R=\frac{2\ \mathrm{V}}{0.5\ \mathrm{A}}=4\ \Omega$；
(4) 定值电阻的阻值是定值，多次测量取平均值的目的是减小测量误差，使得到的电阻值更准确；
(5) ①闭合$S_1$和$S_2$时，$R_0$被短路，电压表测电源电压，即$U=U_1$；②只断开$S_2$时，$R_x$与$R_0$串联，电压表测$R_x$两端电压，即$U_x=U_2$；根据串联电路电压规律，$R_0$两端电压$U_0=U_1-U_2$；串联电路电流处处相等，电路电流$I=\frac{U_0}{R_0}=\frac{U_1-U_2}{R_0}$；则$R_x=\frac{U_x}{I}=\frac{U_2}{\frac{U_1-U_2}{R_0}}=\frac{U_2R_0}{U_1-U_2}$。
【答案】
(1) $R=\frac{U}{I}$；(2) 电流表正负接线柱接反了；(3) 0.5；4；(4) 减小测量误差，使得到的电阻值更准确；(5) $\frac{U_2R_0}{U_1-U_2}$
【知识点】
伏安法测电阻、电流表使用、串联电路特点、欧姆定律
【点评】
本题是定值电阻测量的综合题，涵盖实验原理、仪器故障分析、电路计算等基础知识点，需掌握伏安法测电阻的核心思路及串联电路规律，难度适中，适合巩固相关知识。
【难度系数】
0.5

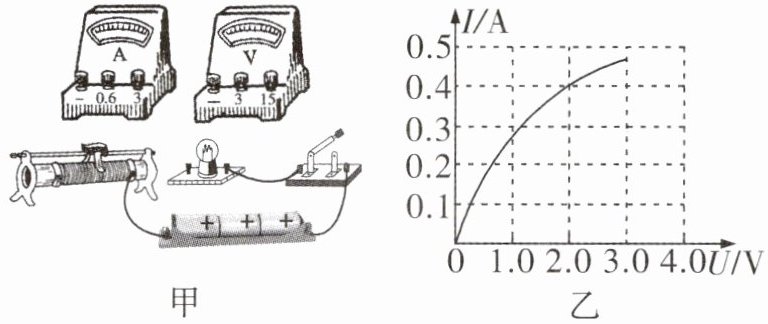

4 某同学用如图甲所示的实验装置测小灯泡的电阻。

(1)请你帮他用笔画线代替导线连接好实物电路,导线不允许交叉。
(2)连接好电路闭合开关前,滑动变阻器的滑片应调至最(填“左”或“右”)端,这样做的目的是。
(3)该同学完成实验并将实验数据绘制成如图乙所示的图像,当小灯泡两端的电压为2.0 V时,小灯泡的电阻为Ω。
(4)该同学提出,在测量定值电阻的阻值实验中,绘制的I-U图像是一条直线,而本实验得到的却是一条曲线,你认为原因可能是。

(1)
(2)左 保护电路
(3)5
(4)灯丝的电阻随温度的升高而增大
【解析】 (1)将电流表与小灯泡串联,使电流从正接线柱流入,负接线柱流出;滑动变阻器已经选定了下面的接线柱,任意选择上面一个接线柱串联在电路中;将电压表并联在小灯泡两端。
(2)闭合开关前,滑片应移至最大阻值处,即调至最左端,这样做的目的是保护电路。
(3)分析题图乙可知,当小灯泡两端的电压$U=2.0\ \mathrm{V}$时,通过小灯泡的电流为0.4 A,则小灯泡的电阻$R=\frac{U}{I}=\frac{2.0\ \mathrm{V}}{0.4\ \mathrm{A}}=5\ \Omega$。
(4)小灯泡的$I-U$图像是一条曲线是因为灯丝的电阻会随温度的升高而增大。

【分析】
本题围绕测小灯泡电阻的实验展开，解题思路如下：
1. 第(1)问：需正确连接实物电路，电流表与小灯泡串联，电流从正接线柱流入、负接线柱流出；电压表并联在小灯泡两端，选合适量程；滑动变阻器按“一上一下”原则串联，导线不交叉。
2. 第(2)问：闭合开关前，滑动变阻器滑片应调至最大阻值处，根据滑动变阻器接线判断位置，目的是保护电路，防止电流过大损坏元件。
3. 第(3)问：从I-U图像中找到电压为2.0V时对应的电流，利用欧姆定律R=U/I计算小灯泡电阻。
4. 第(4)问：定值电阻阻值不变，I-U图像是直线；小灯泡灯丝电阻随温度变化，所以I-U图像是曲线，据此分析原因。
【解析】
(1) 连接实物电路：电流表与小灯泡串联，选0~0.6A量程，电流从“0.6”接线柱流入、“-”接线柱流出；电压表并联在小灯泡两端，选0~3V量程，电流从“3”接线柱流入、“-”接线柱流出；滑动变阻器已接右下接线柱，任选上面一个接线柱（如左上）串联入电路，导线不交叉，连接后如图。
(2) 闭合开关前，滑动变阻器滑片应调至最大阻值处，由图甲可知，滑片在最左端时接入电阻最大，目的是保护电路，避免电流过大损坏元件。
(3) 由图乙，当U=2.0V时，电流I=0.4A，根据欧姆定律R=U/I，得R=2.0V/0.4A=5Ω。
(4) 定值电阻阻值不变，I-U图像为直线；小灯泡灯丝电阻随温度升高而增大，电压增大时电流变大，灯丝温度升高，电阻变大，故I-U图像为曲线，原因是灯丝电阻随温度升高而增大。
【答案】

【知识点】
欧姆定律、滑动变阻器的使用、影响电阻的因素
【点评】
本题考查测小灯泡电阻的实验，涵盖电路连接、滑动变阻器操作、电阻计算及灯丝电阻特性，是电学实验的基础题型，需掌握实验基本操作与原理。
【难度系数】
0.6
