2026年初中必刷题九年级物理上册沪科版第47页答案

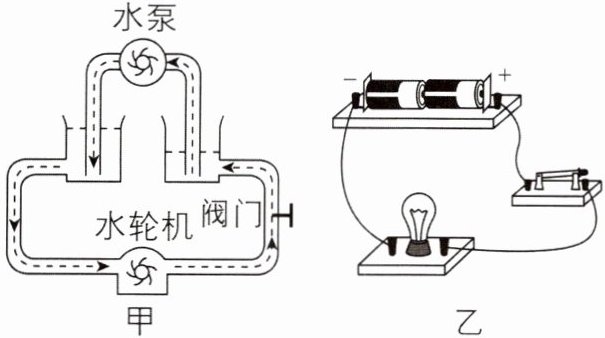

1[2025重庆调研,中]在学习电学时,小明结合图甲、乙作出以下类比,其中不正确的是 (
A
)


A.电路与水路有许多相似之处,我们一般把用电器类比成水泵
B.开关类似于阀门,可以控制电路通断
C.水泵使水管中形成水流,与电池使电路中形成电流类似
D.电流类似于水流,电源外部电流方向从电源正极经用电器到电源负极

答案

1.A 【解析】水路中水泵的作用类似于电路中的电源；水路中水轮机的作用类似于电路中的用电器；水路中的水流类似于电路中的电流；水路中的阀门类似于电路中的开关；故A错误，B、C正确。电源外部电流方向从电源正极经用电器到电源负极，故D正确。故选A。

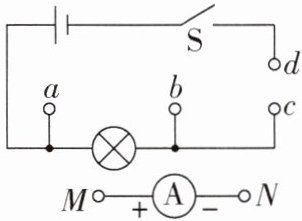

2[中]如图,a、b、c、d为电路中的四个接线点,若用电流表测量通过小灯泡的电流,则电流表的M、N接线柱与电路中各接线点的连接关系为 (
B
)

A.M接a,N接b
B.M接c,N接d
C.M接b,N接a
D.M接d,N接c

答案

2.B 【解析】若用电流表测量通过灯泡的电流，则电流表应与灯泡串联，所以电流表可以接在c、d之间，也可以接在b、d之间，为保证电流表正常使用，即电流由电流表的正接线柱流入、负接线柱流出，所以应使电流表的M接c，N接d，或M接b，N接d，故B符合题意，ACD不符合题意。故选B。

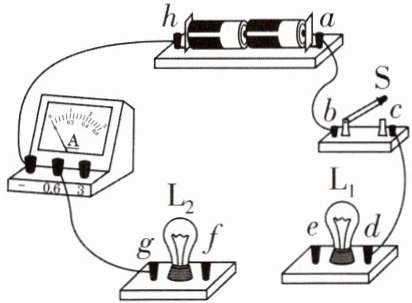

3[2026四川成都期中,中]如图所示的实验电路中,还有部分导线未连接,字母a、b、c、d、e、f、g、h代表各元件的接线柱。下列说法正确的是 (
D
)


A.用导线连接c、f,用另一根导线连接e、f,闭合开关S,L₁、L₂都发光
B.用导线连接e、f,用另一根导线连接d、g,闭合开关S,L₁、L₂都发光
C.用导线连接d、f,用另一根导线连接e、g,闭合开关S,电流表测通过L₁的电流
D.用导线连接e、h,用另一根导线连接d、f,闭合开关S,电流表测通过L₂的电流

答案

3.D 【解析】用导线连接c、f，用另一根导线连接e、f，灯L₁被短路，闭合开关S，L₂发光，故A错误；用一根导线连接e、f，用另一根导线连接d、g，再闭合开关S，电源短路，两灯都不亮，且会烧坏电流表，故B错误；用导线连接d、f，用另一根导线连接e、g，闭合开关S，两灯并联，电流表串联在干路上，测量电路的总电流，故C错误；用导线连接e、h，用另一根导线连接d、f，闭合开关S，两灯并联，电流表串联在L₂支路中，电流表测通过L₂的电流，故D正确。
4[2025江西南昌质检,中]在使用电流表时,小明选择的量程是“0~0.6 A”,却按“0~3 A”的量程读数,读出的示数为1.3 A,则实际电流为
260
mA。

答案

4. 260 【解析】小明选择的量程是“0~0.6 A”，却按“0~3 A”的量程读数，因为大量程读数是小量程读数的5倍，所以实际电流为I=1.3/5 A=0.26 A=260 mA。

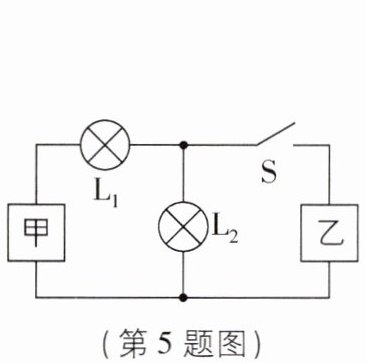

5[2025福建莆田质检,中]为了使小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联,图中的甲应为
电流表
,乙应为
电源
。(均填“电源”或“电流表”)

(第5题图)
(第6题图)

答案

5. 电流表 电源 【解析】当甲为电流表，乙为电源时，电路中有两条路径，小灯泡L₁和L₂并联。若甲为电源，乙为电流表，则闭合开关后L₂会被短路。

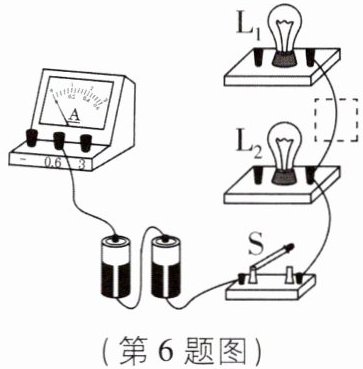

6[2026海南海口质检,中]请用笔画线代替导线,在如图所示的实物电路中添加两根导线,使电流表只测量通过小灯泡$L_1$的电流,并用箭头标出虚线框位置导线上电流的方向。
刷素养 走向重高

答案


6. 如图所示

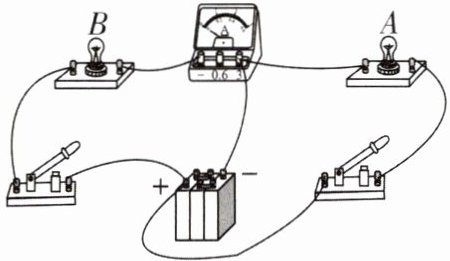

7 核心素养 科学探究 [中]在用电流表测电流的实验中，某同学用了图中的接法来测通过灯泡的电流。

(1)该图要用电流表测通过B灯的电流，其中电流表的连接错误是
正、负接线柱接反了
。
(2)现要测通过A灯的电流，只允许变动其中一根导线的一个端点的连接位置，请在图中原导线上画“×”，并画出正确的接法。
(3)在(2)已改动的基础上，若要测通过A、B两灯的电流之和，且允许再变动一根导线的一个端点的连线位置，请在图中原导线上画“×”，并画出正确的接法。

答案

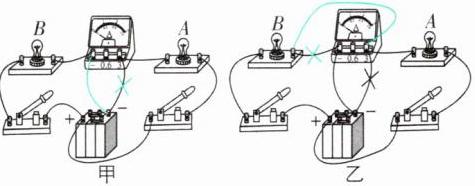

7.(1)正、负接线柱接反了 (2)如图甲所示 (3)如图乙所示 【解析】(1)闭合左侧的开关，电流从电源正极出发，经过开关、B灯、电流表回到电源负极，但电流表正、负接线柱接反了。(2)要测量通过A灯的电流，需要电流表与A灯串联，需要将电源负极与电流表“3”接线柱相连的导线从“3”接线柱改接到电流表“-”接线柱上。(3)要测通过A、B两灯的电流之和，需要电流表串联在干路中，需要在(2)的基础上，将B灯右端与电流表“-”接线柱相连的导线从“-”接线柱改接到电流表“3”接线柱上。
