1 国家卫生健康委等16个部门联合制定了《“健康体重管理年”活动实施方案》，某款畅销的体脂秤要求电源电压是9 V，如果用干电池作电源，则需要将（
A.6节干电池并联
B.6节干电池串联
C.3节干电池并联
D.3节干电池串联
B
）A.6节干电池并联
B.6节干电池串联
C.3节干电池并联
D.3节干电池串联
答案
B 因为干电池串联后的总电压等于串联干电池的电压之和,而干电池并联后的总电压等于一节干电池两端的电压,因此需要串联使用。因为所需电源电压为9 V,而每节常用干电池的电压为1.5 V,所以需要串联的干电池节数n = 9 V / 1.5 V = 6(节)。故选B。
解析
【分析】
要解决这个问题，需先掌握干电池串、并联后的电压规律：干电池串联时，总电压等于各节干电池电压之和；干电池并联时，总电压等于单节干电池的电压。题目要求电源电压为9V，结合每节干电池电压为1.5V，先判断需采用串联（并联电压无法达到要求），再计算所需干电池的节数即可。
【解析】
1. 确定单节干电池电压：每节常用干电池的电压为1.5V。
2. 分析串并联电压特点：干电池并联后总电压等于单节电压（1.5V），远小于所需的9V，因此需采用串联方式；串联电路总电压等于各用电器（干电池）两端电压之和。
3. 计算所需干电池节数：根据串联电压规律，所需干电池节数$ n = \frac{总电压}{单节干电池电压} = \frac{9V}{1.5V} = 6 $节，即需要6节干电池串联。
【答案】
B
【知识点】
串联电路电压规律、并联电路电压规律、干电池电压
【点评】
本题考查串并联电路电压规律的实际应用，属于基础电学题，牢记干电池串并联的电压特点即可快速解答。
【难度系数】
0.7
要解决这个问题，需先掌握干电池串、并联后的电压规律：干电池串联时，总电压等于各节干电池电压之和；干电池并联时，总电压等于单节干电池的电压。题目要求电源电压为9V，结合每节干电池电压为1.5V，先判断需采用串联（并联电压无法达到要求），再计算所需干电池的节数即可。
【解析】
1. 确定单节干电池电压：每节常用干电池的电压为1.5V。
2. 分析串并联电压特点：干电池并联后总电压等于单节电压（1.5V），远小于所需的9V，因此需采用串联方式；串联电路总电压等于各用电器（干电池）两端电压之和。
3. 计算所需干电池节数：根据串联电压规律，所需干电池节数$ n = \frac{总电压}{单节干电池电压} = \frac{9V}{1.5V} = 6 $节，即需要6节干电池串联。
【答案】
B
【知识点】
串联电路电压规律、并联电路电压规律、干电池电压
【点评】
本题考查串并联电路电压规律的实际应用，属于基础电学题，牢记干电池串并联的电压特点即可快速解答。
【难度系数】
0.7

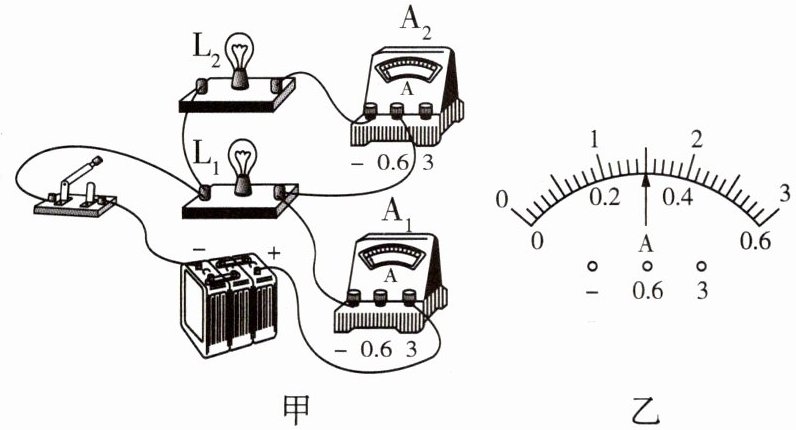

2 [2026北京日坛中学期中]如图甲所示的电路中，闭合开关后，灯$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数都如图乙所示，下列说法正确的是（
甲 乙
A.灯$\mathrm{L}_1$、$\mathrm{L}_2$是串联连接的
B.流过灯$\mathrm{L}_2$的电流是$1.5\ \mathrm{A}$
C.流过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$
D.干路中的电流为$1.8\ \mathrm{A}$
C
）甲 乙
A.灯$\mathrm{L}_1$、$\mathrm{L}_2$是串联连接的
B.流过灯$\mathrm{L}_2$的电流是$1.5\ \mathrm{A}$
C.流过灯$\mathrm{L}_1$的电流是$1.2\ \mathrm{A}$
D.干路中的电流为$1.8\ \mathrm{A}$
答案
C

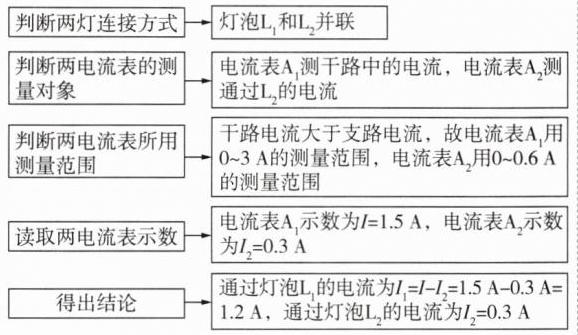

解析：判断两灯连接方式→灯泡L₁和L₂并联
判断两电流表的测量对象→电流表A₁测干路中的电流，电流表A₂测通过L₂的电流
判断两电流表所用测量范围→干路电流大于支路电流，故电流表A₁用0~3 A的测量范围，电流表A₂用0~0.6 A的测量范围
读取两电流表示数→电流表A₁示数为I=1.5 A，电流表A₂示数为I₂=0.3 A
得出结论→通过灯泡L₁的电流为I₁=I-I₂=1.5 A-0.3 A=1.2 A，通过灯泡L₂的电流为I₂=0.3 A
解析
【分析】
要解决此题，需先判断电路连接方式、电流表测量对象，再根据干路电流大于支路电流确定电流表量程，读取示数后计算支路电流，最后分析选项。首先观察电路，电流从电源正极流出后分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，故两灯并联；电流表$\mathrm{A}_1$在干路，测总电流，$\mathrm{A}_2$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$的电流；由于干路电流大于支路电流，所以$\mathrm{A}_1$用0~3A量程，$\mathrm{A}_2$用0~0.6A量程；读取电流表示数后，根据并联电路电流规律计算$\mathrm{L}_1$的电流，再逐一判断选项。
【解析】
1. 判断电路连接：电流从电源正极流出，分为两条支路，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$后汇合，经开关回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联。
2. 确定电流表测量对象：电流表$\mathrm{A}_1$在干路，测量干路总电流；电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流。
3. 选择电流表量程：根据并联电路电流规律，干路电流等于各支路电流之和，故干路电流大于支路电流，因此$\mathrm{A}_1$选用0~3A量程，$\mathrm{A}_2$选用0~0.6A量程。
4. 读取电流表示数：$\mathrm{A}_1$量程为0~3A，分度值0.1A，示数为1.5A；$\mathrm{A}_2$量程为0~0.6A，分度值0.02A，示数为0.3A。
5. 计算支路电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_1$的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2=0.3\ \mathrm{A}$。
6. 分析选项：A选项两灯串联错误；B选项流过$\mathrm{L}_2$的电流为1.5A错误；C选项流过$\mathrm{L}_1$的电流为1.2A正确；D选项干路电流为1.8A错误。
【答案】C
【知识点】
并联电路的电流规律，电流表的读数
【点评】
本题考查并联电路的电流特点和电流表的使用，核心是正确判断电流表的测量对象和量程，再结合电流规律计算，属于基础题型，需注意量程的区分，避免读数错误。
【难度系数】
0.3
要解决此题，需先判断电路连接方式、电流表测量对象，再根据干路电流大于支路电流确定电流表量程，读取示数后计算支路电流，最后分析选项。首先观察电路，电流从电源正极流出后分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，再汇合经开关回到负极，故两灯并联；电流表$\mathrm{A}_1$在干路，测总电流，$\mathrm{A}_2$与$\mathrm{L}_2$串联，测$\mathrm{L}_2$的电流；由于干路电流大于支路电流，所以$\mathrm{A}_1$用0~3A量程，$\mathrm{A}_2$用0~0.6A量程；读取电流表示数后，根据并联电路电流规律计算$\mathrm{L}_1$的电流，再逐一判断选项。
【解析】
1. 判断电路连接：电流从电源正极流出，分为两条支路，分别通过$\mathrm{L}_1$、$\mathrm{L}_2$后汇合，经开关回到电源负极，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联。
2. 确定电流表测量对象：电流表$\mathrm{A}_1$在干路，测量干路总电流；电流表$\mathrm{A}_2$与$\mathrm{L}_2$串联，测量通过$\mathrm{L}_2$的电流。
3. 选择电流表量程：根据并联电路电流规律，干路电流等于各支路电流之和，故干路电流大于支路电流，因此$\mathrm{A}_1$选用0~3A量程，$\mathrm{A}_2$选用0~0.6A量程。
4. 读取电流表示数：$\mathrm{A}_1$量程为0~3A，分度值0.1A，示数为1.5A；$\mathrm{A}_2$量程为0~0.6A，分度值0.02A，示数为0.3A。
5. 计算支路电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_1$的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$，通过$\mathrm{L}_2$的电流$I_2=0.3\ \mathrm{A}$。
6. 分析选项：A选项两灯串联错误；B选项流过$\mathrm{L}_2$的电流为1.5A错误；C选项流过$\mathrm{L}_1$的电流为1.2A正确；D选项干路电流为1.8A错误。
【答案】C
【知识点】
并联电路的电流规律，电流表的读数
【点评】
本题考查并联电路的电流特点和电流表的使用，核心是正确判断电流表的测量对象和量程，再结合电流规律计算，属于基础题型，需注意量程的区分，避免读数错误。
【难度系数】
0.3

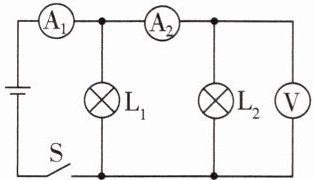

3 [2026兰州期中]如图所示电路中，电源电压保持不变，闭合开关后，电路各元件都正常工作。过了一会儿，发现有两个电表示数明显减小，还有一个电表示数基本不变，则下列判断正确的是（
A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$断路
D.$\mathrm{L}_2$断路
D
）A.$\mathrm{L}_1$短路
B.$\mathrm{L}_2$短路
C.$\mathrm{L}_1$断路
D.$\mathrm{L}_2$断路
答案
D 由电路图可知,灯泡L₁、L₂并联,电流表A₁测干路电流,电流表A₂测通过灯泡L₂的电流,电压表测电源两端的电压。若L₁短路,则电源发生短路,电流表A₁示数变大,电流表A₂、电压表示数为零,即电流表A₂、电压表示数都变小,故A不符合题意。若L₂短路,则电源发生短路,电流表A₁、A₂示数变大,电压表示数为零,故B不符合题意。若灯L₁断路,则灯L₁熄灭,电流表A₁只测通过灯泡L₂的电流,示数变小;电流表A₂测通过灯泡L₂的电流,示数不变;电压表示数不变,故C不符合题意。若灯L₂断路,则灯L₂熄灭,电流表A₂示数为零,即电流表A₂示数变小;电流表A₁只测通过灯泡L₁的电流,因为并联电路各支路互不影响,通过灯泡L₁的电流不变,所以A₁示数变小;电压表示数不变,故D符合题意。故选D。
解析
【分析】首先明确电路结构：灯泡$\mathrm{L}_1$与$\mathrm{L}_2$并联，电流表$\mathrm{A}_1$测干路总电流，电流表$\mathrm{A}_2$测$\mathrm{L}_2$支路的电流，电压表$\mathrm{V}$测电源两端电压（其示数始终等于电源电压，基本不变）。题目要求故障后有两个电表示数明显减小，一个基本不变，因此需分析各选项故障对应的电表示数变化，匹配要求。
【解析】先确定各电表测量对象：并联电路中，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$的电流，$\mathrm{V}$测电源电压（示数不变）。
选项A：$\mathrm{L}_1$短路→电源短路，$\mathrm{A}_1$示数变大，$\mathrm{A}_2$、$\mathrm{V}$示数为0，不符合“两个减小、一个不变”，排除。
选项B：$\mathrm{L}_2$短路→电源短路，$\mathrm{A}_1$、$\mathrm{A}_2$示数变大，$\mathrm{V}$示数为0，不符合要求，排除。
选项C：$\mathrm{L}_1$断路→$\mathrm{A}_1$示数从$I_1+I_2$变为$I_2$（变小），$\mathrm{A}_2$示数仍为$I_2$（不变），$\mathrm{V}$示数不变，仅一个电表示数减小，不符合，排除。
选项D：$\mathrm{L}_2$断路→$\mathrm{A}_2$示数从$I_2$变为0（变小），$\mathrm{A}_1$示数从$I_1+I_2$变为$I_1$（变小），$\mathrm{V}$示数不变，符合“两个减小、一个不变”，正确。
【答案】D
【知识点】并联电路电流规律、电路故障分析、电流表电压表使用
【点评】本题考查并联电路的电流特点及电路故障分析，关键是明确各电表的测量对象，结合并联电路各支路独立工作的特点，逐一分析故障后电表示数的变化，难度适中，需学生掌握电路故障的判断方法。
【难度系数】0.5
【解析】先确定各电表测量对象：并联电路中，$\mathrm{A}_1$测干路电流，$\mathrm{A}_2$测$\mathrm{L}_2$的电流，$\mathrm{V}$测电源电压（示数不变）。
选项A：$\mathrm{L}_1$短路→电源短路，$\mathrm{A}_1$示数变大，$\mathrm{A}_2$、$\mathrm{V}$示数为0，不符合“两个减小、一个不变”，排除。
选项B：$\mathrm{L}_2$短路→电源短路，$\mathrm{A}_1$、$\mathrm{A}_2$示数变大，$\mathrm{V}$示数为0，不符合要求，排除。
选项C：$\mathrm{L}_1$断路→$\mathrm{A}_1$示数从$I_1+I_2$变为$I_2$（变小），$\mathrm{A}_2$示数仍为$I_2$（不变），$\mathrm{V}$示数不变，仅一个电表示数减小，不符合，排除。
选项D：$\mathrm{L}_2$断路→$\mathrm{A}_2$示数从$I_2$变为0（变小），$\mathrm{A}_1$示数从$I_1+I_2$变为$I_1$（变小），$\mathrm{V}$示数不变，符合“两个减小、一个不变”，正确。
【答案】D
【知识点】并联电路电流规律、电路故障分析、电流表电压表使用
【点评】本题考查并联电路的电流特点及电路故障分析，关键是明确各电表的测量对象，结合并联电路各支路独立工作的特点，逐一分析故障后电表示数的变化，难度适中，需学生掌握电路故障的判断方法。
【难度系数】0.5

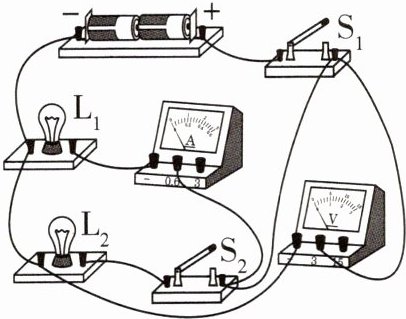

4 [2026 芜湖二十九中期中] 如图所示电路，电源电压不变，闭合S₁和S₂，灯泡L₁和L₂均能正常发光，电流表和电压表均有示数。下列分析错 误 的是（
）
A.只闭合S₁，电流表可以测量出通过L₁的电流
B.只闭合S₁，电压表可以测量出电源两端电压
C.先闭合S₁，再闭合S₂，灯泡L₁的电流会发生改变
D.先闭合S₁，再闭合S₂，电流表和电压表示数均不变
）A.只闭合S₁，电流表可以测量出通过L₁的电流
B.只闭合S₁，电压表可以测量出电源两端电压
C.先闭合S₁，再闭合S₂，灯泡L₁的电流会发生改变
D.先闭合S₁，再闭合S₂，电流表和电压表示数均不变
答案
C
审题指导 根据实物图画出电路图：
只闭合S₁,L₁单独工作,电流表串联在电路中,可以测量出通过L₁的电流,电压表与电源并联,可以测量出电源两端电压,故AB正确,不符合题意;先闭合S₁,再闭合S₂,灯泡L₁和L₂并联,电流表在L₁支路上,仍测通过L₁的电流,电压表仍与电源并联,仍测电源电压,根据并联电路特点和并联电流规律可知,灯泡L₁的亮度不变,电流表和电压表示数均不变,故C错误,符合题意,D正确,不符合题意。故选C。
解析
【分析】
要解决这道题，需先明确不同开关状态下的电路结构：①只闭合S₁时，电路为L₁的简单电路，电流表测L₁的电流，电压表测电源电压；②闭合S₁和S₂时，L₁与L₂并联，并联电路各支路独立工作、互不影响，据此逐一分析选项，找出错误结论。
【解析】
1. 只闭合S₁时，电流路径为：电源正极→S₁→电流表→L₁→电源负极，电路是L₁的简单电路，电流表串联在L₁支路，测量通过L₁的电流；电压表并联在电源两端，测量电源电压，因此A、B选项分析正确，不符合题意。
2. 先闭合S₁，再闭合S₂时，L₂接入电路，L₁与L₂并联。并联电路中各支路两端电压等于电源电压，且各支路独立工作、互不影响，因此L₁两端电压仍为电源电压，其电阻不变，根据I=U/R，L₁的电流不变，电流表的示数不变；电压表仍并联在电源两端，示数不变。因此C选项“灯泡L₁的电流会发生改变”的说法错误，符合题意；D选项分析正确，不符合题意。
【答案】C
【知识点】并联电路特点、电流表使用、电压表使用
【点评】本题考查电路的动态分析，核心是正确判断开关在不同状态下的电路连接方式，结合并联电路特点分析电表示数和用电器工作情况，属于中等难度的电路基础题。
【难度系数】0.5
要解决这道题，需先明确不同开关状态下的电路结构：①只闭合S₁时，电路为L₁的简单电路，电流表测L₁的电流，电压表测电源电压；②闭合S₁和S₂时，L₁与L₂并联，并联电路各支路独立工作、互不影响，据此逐一分析选项，找出错误结论。
【解析】
1. 只闭合S₁时，电流路径为：电源正极→S₁→电流表→L₁→电源负极，电路是L₁的简单电路，电流表串联在L₁支路，测量通过L₁的电流；电压表并联在电源两端，测量电源电压，因此A、B选项分析正确，不符合题意。
2. 先闭合S₁，再闭合S₂时，L₂接入电路，L₁与L₂并联。并联电路中各支路两端电压等于电源电压，且各支路独立工作、互不影响，因此L₁两端电压仍为电源电压，其电阻不变，根据I=U/R，L₁的电流不变，电流表的示数不变；电压表仍并联在电源两端，示数不变。因此C选项“灯泡L₁的电流会发生改变”的说法错误，符合题意；D选项分析正确，不符合题意。
【答案】C
【知识点】并联电路特点、电流表使用、电压表使用
【点评】本题考查电路的动态分析，核心是正确判断开关在不同状态下的电路连接方式，结合并联电路特点分析电表示数和用电器工作情况，属于中等难度的电路基础题。
【难度系数】0.5

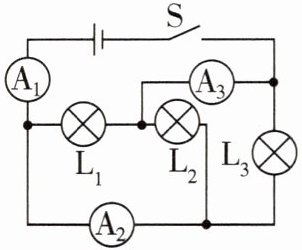

5 [2026重庆育才中学考]如图所示的电路中，闭合开关S后，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$和$\mathrm{A}_{3}$的示数分别为6 A、4 A和3 A，则流过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的电流分别为
2
A、1
A、3
A。答案
2 1 3

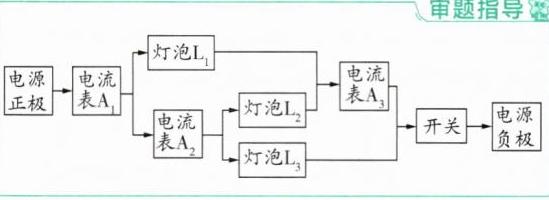

审题指导
解析 根据并联电路电流规律,通过灯泡L₁的电流为$I_{L_1}=I_{A_1}-I_{A_2}=6\ \mathrm{A}-4\ \mathrm{A}=2\ \mathrm{A}$,通过灯泡L₂的电流为$I_{L_2}=I_{A_2}-I_{A_3}=4\ \mathrm{A}-3\ \mathrm{A}=1\ \mathrm{A}$,通过灯泡L₃的电流为$I_{L_3}=I_{A_1}-I_{L_1}-I_{L_2}=6\ \mathrm{A}-2\ \mathrm{A}-1\ \mathrm{A}=3\ \mathrm{A}$。
解析
【分析】首先分析电路，确定三个灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$为并联连接。明确各电流表的测量对象：电流表$\mathrm{A}_{1}$测干路总电流（即通过$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$的总电流），电流表$\mathrm{A}_{2}$测通过$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的总电流，电流表$\mathrm{A}_{3}$测通过$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流。根据并联电路“干路电流等于各支路电流之和”的规律，即可计算出各灯泡的电流。
【解析】解：由电路可知，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{1}$测干路总电流，即$I = I_{\mathrm{A}_{1}} = 6\ \mathrm{A}$；电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的总电流，即$I_{2} + I_{3} = I_{\mathrm{A}_{2}} = 4\ \mathrm{A}$；电流表$\mathrm{A}_{3}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流，即$I_{1} + I_{2} = I_{\mathrm{A}_{3}} = 3\ \mathrm{A}$。
根据并联电路电流规律：
1. 流过$\mathrm{L}_{1}$的电流：$I_{1} = I_{\mathrm{A}_{1}} - (I_{2} + I_{3}) = I_{\mathrm{A}_{1}} - I_{\mathrm{A}_{2}} = 6\ \mathrm{A} - 4\ \mathrm{A} = 2\ \mathrm{A}$；
2. 流过$\mathrm{L}_{2}$的电流：$I_{2} = (I_{1} + I_{2}) - I_{1} = I_{\mathrm{A}_{3}} - I_{1} = 3\ \mathrm{A} - 2\ \mathrm{A} = 1\ \mathrm{A}$；
3. 流过$\mathrm{L}_{3}$的电流：$I_{3} = (I_{2} + I_{3}) - I_{2} = I_{\mathrm{A}_{2}} - I_{2} = 4\ \mathrm{A} - 1\ \mathrm{A} = 3\ \mathrm{A}$。
【答案】2 1 3
审题指导
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，解题关键是正确分析各电流表所测量的支路电流，属于基础应用题型，难度不大。
【难度系数】0.6
【解析】解：由电路可知，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$并联，电流表$\mathrm{A}_{1}$测干路总电流，即$I = I_{\mathrm{A}_{1}} = 6\ \mathrm{A}$；电流表$\mathrm{A}_{2}$测$\mathrm{L}_{2}$和$\mathrm{L}_{3}$的总电流，即$I_{2} + I_{3} = I_{\mathrm{A}_{2}} = 4\ \mathrm{A}$；电流表$\mathrm{A}_{3}$测$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的总电流，即$I_{1} + I_{2} = I_{\mathrm{A}_{3}} = 3\ \mathrm{A}$。
根据并联电路电流规律：
1. 流过$\mathrm{L}_{1}$的电流：$I_{1} = I_{\mathrm{A}_{1}} - (I_{2} + I_{3}) = I_{\mathrm{A}_{1}} - I_{\mathrm{A}_{2}} = 6\ \mathrm{A} - 4\ \mathrm{A} = 2\ \mathrm{A}$；
2. 流过$\mathrm{L}_{2}$的电流：$I_{2} = (I_{1} + I_{2}) - I_{1} = I_{\mathrm{A}_{3}} - I_{1} = 3\ \mathrm{A} - 2\ \mathrm{A} = 1\ \mathrm{A}$；
3. 流过$\mathrm{L}_{3}$的电流：$I_{3} = (I_{2} + I_{3}) - I_{2} = I_{\mathrm{A}_{2}} - I_{2} = 4\ \mathrm{A} - 1\ \mathrm{A} = 3\ \mathrm{A}$。
【答案】2 1 3
审题指导
【知识点】并联电路电流规律、电流表的使用
【点评】本题考查并联电路电流规律的应用，解题关键是正确分析各电流表所测量的支路电流，属于基础应用题型，难度不大。
【难度系数】0.6
6 如图所示，电源电压保持不变。当S₂、S₃闭合，S₁断开时，电压表示数为6 V；则电源电压为
6
V；当S₁、S₃闭合，S₂断开时，电流表A和A₁的示数分别为0.5 A和0.2 A，通过L₂的电流为0.3
A。答案
6 0.3
解析 由电路图可知,当S₂、S₃闭合,S₁断开时,电路为L₂的简单电路,电压表测电源电压,电压表示数为6 V,则电源电压为6 V。当S₁、S₃闭合,S₂断开时,电路为L₁、L₂并联,电流表A测干路电流,电流表A₁测L₁支路电流,已知电流表A和A₁的示数分别为0.5 A和0.2 A,即干路电流为I=0.5 A,通过L₁的电流为I₁=0.2 A,根据并联电路电流的规律可知,通过L₂的电流为I₂ = I - I₁ = 0.5 A - 0.2 A = 0.3 A。
解析 由电路图可知,当S₂、S₃闭合,S₁断开时,电路为L₂的简单电路,电压表测电源电压,电压表示数为6 V,则电源电压为6 V。当S₁、S₃闭合,S₂断开时,电路为L₁、L₂并联,电流表A测干路电流,电流表A₁测L₁支路电流,已知电流表A和A₁的示数分别为0.5 A和0.2 A,即干路电流为I=0.5 A,通过L₁的电流为I₁=0.2 A,根据并联电路电流的规律可知,通过L₂的电流为I₂ = I - I₁ = 0.5 A - 0.2 A = 0.3 A。
解析
【分析】
要解决这道题，需先根据开关的通断判断电路的连接方式，再确定电表测量的对象，结合电路规律计算。第一步：当S₂、S₃闭合，S₁断开时，分析电路，确定电压表测量的物理量，从而得到电源电压；第二步：当S₁、S₃闭合，S₂断开时，判断电路为并联电路，明确电流表测量的是干路和支路电流，利用并联电路电流规律计算通过L₂的电流。
【解析】
1. 当S₂、S₃闭合，S₁断开时，电流路径为：电源→电流表A→S₃→S₂→L₂→电源，电路为L₂的简单电路；电压表并联在电源两端，测量电源电压，已知电压表示数为6V，因此电源电压为6V。
2. 当S₁、S₃闭合，S₂断开时，电流分为两条支路：一条经L₁、A₁，另一条经L₂，即L₁与L₂并联；电流表A测干路电流，示数为0.5A，电流表A₁测L₁支路电流，示数为0.2A；根据并联电路电流规律：干路电流等于各支路电流之和，因此通过L₂的电流I₂ = I - I₁ = 0.5A - 0.2A = 0.3A。
【答案】
6；0.3
【知识点】
并联电路电流规律、电路分析、电压表的使用
【点评】
本题考查电路的动态分析，核心是判断不同开关状态下的电路连接方式和电表测量对象，结合并联电路电流规律计算，属于基础电路应用题，需学生掌握基本的电路分析方法。
【难度系数】
0.5
要解决这道题，需先根据开关的通断判断电路的连接方式，再确定电表测量的对象，结合电路规律计算。第一步：当S₂、S₃闭合，S₁断开时，分析电路，确定电压表测量的物理量，从而得到电源电压；第二步：当S₁、S₃闭合，S₂断开时，判断电路为并联电路，明确电流表测量的是干路和支路电流，利用并联电路电流规律计算通过L₂的电流。
【解析】
1. 当S₂、S₃闭合，S₁断开时，电流路径为：电源→电流表A→S₃→S₂→L₂→电源，电路为L₂的简单电路；电压表并联在电源两端，测量电源电压，已知电压表示数为6V，因此电源电压为6V。
2. 当S₁、S₃闭合，S₂断开时，电流分为两条支路：一条经L₁、A₁，另一条经L₂，即L₁与L₂并联；电流表A测干路电流，示数为0.5A，电流表A₁测L₁支路电流，示数为0.2A；根据并联电路电流规律：干路电流等于各支路电流之和，因此通过L₂的电流I₂ = I - I₁ = 0.5A - 0.2A = 0.3A。
【答案】
6；0.3
【知识点】
并联电路电流规律、电路分析、电压表的使用
【点评】
本题考查电路的动态分析，核心是判断不同开关状态下的电路连接方式和电表测量对象，结合并联电路电流规律计算，属于基础电路应用题，需学生掌握基本的电路分析方法。
【难度系数】
0.5
7 新考法|科学推理 [2026 福州十六中期中] 在使用电流表测量电路中电流的实验中，只有电流表接入电路中的一部分可见，如图所示，下列说法正确的是（
A.a导线中电流为0.3 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和一定为1.5 A
C
）A.a导线中电流为0.3 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和一定为1.5 A
答案
C

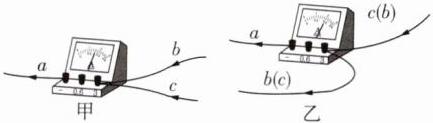

审题指导 由题图可知,电流表接入电路的接线柱是“-”和“3”,所以选择的测量范围是0~3 A,分度值是0.1 A,然后根据题图画出电路中电流流经A的两种方式,如图甲、乙所示。
由题图可知,电流表选择的是0~3 A的量程,分度值为0.1 A,则其读数为1.5 A,即a导线中电流为1.5 A,故A错误;若b导线为干路中的导线,根据并联电路电流规律可知,b导线中电流$I_b = I_c + I_a ＞ 1.5\ \mathrm{A}$,若此时c导线中的电流为0.2 A,则$I_b = I_c + I_a = 1.5\ \mathrm{A} + 0.2\ \mathrm{A} = 1.7\ \mathrm{A}$,故B错误,C正确;若a导线为干路中的导线,则$I_a = I_b + I_c = 1.5\ \mathrm{A}$,所以b导线和c导线中电流之和可能为1.5 A,而若a导线为支路导线,则$I_b + I_c ＞ I_a = 1.5\ \mathrm{A}$,故D错误。故选C。
解析
【分析】首先确定电流表的量程与读数：电流表接入“-”和“3”接线柱，量程为0~3A，分度值0.1A，读数为1.5A，即a导线电流为1.5A。再分两种电流流向的电路情况：图甲中，b为干路导线，a、c为支路；图乙中，a为干路导线，b、c为支路。结合并联电路电流规律分析各选项。
【解析】
1. 电流表读数：电流表选0~3A量程，分度值0.1A，读数为1.5A，故a导线电流为1.5A，A选项错误。
2. 分析b导线电流：
若为图甲电路：b是干路，根据并联电路电流规律，干路电流等于支路电流之和，即$I_b = I_a + I_c$，因此$I_b ＞ 1.5A$；若c导线电流为0.2A，则$I_b = 1.5A + 0.2A = 1.7A$，故B选项错误，C选项正确。
若为图乙电路：a是干路，$I_a = I_b + I_c = 1.5A$，但这仅为一种情况，并非b、c电流之和一定为1.5A，故D选项错误。
【答案】C
【知识点】电流表读数、并联电路电流规律
【点评】本题结合电流表读数与并联电路电流规律，需分两种电流流向分析，考查科学推理能力，易因忽略电路结构的两种可能出错。
【难度系数】0.5
【解析】
1. 电流表读数：电流表选0~3A量程，分度值0.1A，读数为1.5A，故a导线电流为1.5A，A选项错误。
2. 分析b导线电流：
若为图甲电路：b是干路，根据并联电路电流规律，干路电流等于支路电流之和，即$I_b = I_a + I_c$，因此$I_b ＞ 1.5A$；若c导线电流为0.2A，则$I_b = 1.5A + 0.2A = 1.7A$，故B选项错误，C选项正确。
若为图乙电路：a是干路，$I_a = I_b + I_c = 1.5A$，但这仅为一种情况，并非b、c电流之和一定为1.5A，故D选项错误。
【答案】C
【知识点】电流表读数、并联电路电流规律
【点评】本题结合电流表读数与并联电路电流规律，需分两种电流流向分析，考查科学推理能力，易因忽略电路结构的两种可能出错。
【难度系数】0.5
