9.[宿迁模拟]如图所示的是一种汽车用USB便携充电设备,有A、B两个充电接口,额定输出电压均为5 V,输出电流分别为2.1 A和1.0 A,要快速给标配的手机充电,应选用(选填“A”或“B”)接口,此接口的额定输出功率为 W。

9.A;10.5 【点拨】汽车用USB便携充电设备有A、B两个充电接口，输出电压相同，A接口的输出电流大，根据$P=UI$可知，A接口的输出功率大，要快速给标配的手机充电，应选用电流较大的A接口；此接口的额定输出功率$P=UI=5\ \mathrm{V}×2.1\ \mathrm{A}=10.5\ \mathrm{W}$。

【分析】要快速给手机充电，需选择输出功率更大的接口。已知两个接口的额定输出电压相同，根据电功率公式$P=UI$，在电压$U$一定时，输出电流$I$越大，输出功率$P$越大，充电速度越快，因此应选择电流更大的接口，再利用公式计算该接口的额定输出功率。
【解析】已知A、B接口的额定输出电压均为$U=5\ \mathrm{V}$，A接口输出电流$I_A=2.1\ \mathrm{A}$，B接口输出电流$I_B=1.0\ \mathrm{A}$。根据$P=UI$，电压相同时，电流越大功率越大，所以快速充电应选电流更大的A接口。A接口的额定输出功率$P=UI_A=5\ \mathrm{V} × 2.1\ \mathrm{A}=10.5\ \mathrm{W}$。
【答案】A；10.5
【知识点】电功率计算、用电器功率的选择
【点评】本题结合生活实际考查电功率公式的应用，难度较低，掌握$P=UI$的应用即可轻松解答。
【难度系数】0.7

10.[广州期末]如图所示，电源电压恒定不变，电阻R的阻值为10 Ω。闭合开关S₁和S₂时，电阻R和灯L是联的；在对S₂进行闭合或断开的操作中，电流表可读得0.9 A和0.6 A两个值，那么电源电压为V，灯L发光时的功率为W。

10.并;6;1.8 【点拨】由图可知，闭合开关$\mathrm{S_1}$和$\mathrm{S_2}$时，R与L并联，电流表测干路电流，示数较大，为0.9 A；$\mathrm{S_1}$闭合、$\mathrm{S_2}$断开时，只有电阻R接入电路，电流表示数为0.6 A，由$I=\frac{U}{R}$可得，电源电压$U=I_RR=0.6\ \mathrm{A}×10\ \Omega=6\ \mathrm{V}$；根据$P=UI$及并联电路的电压、电流特点知，灯L发光时的电功率$P=UI=6\ \mathrm{V}×(0.9\ \mathrm{A}-0.6\ \mathrm{A})=1.8\ \mathrm{W}$。

【分析】
要解决这道题，需先分析不同开关状态下的电路结构：①闭合S₁和S₂时，电流有两条独立路径，可判断R与L的连接方式；②结合开关通断，区分电流表两个示数对应的电路状态，利用并联电路电流规律（干路电流等于各支路电流之和），再结合欧姆定律、电功率公式计算电源电压和灯的功率。
【解析】
1. 判断连接方式：闭合开关S₁和S₂时，电流从电源正极流出，经电流表后分为两条支路，一条经过电阻R，另一条经过灯L和开关S₂，最终汇合经S₁回到电源负极，因此R和灯L是并联的。
2. 分析电流对应状态：当S₁闭合、S₂断开时，电路为R的简单电路，电流表测通过R的电流，此时电流较小，为0.6 A；当S₁、S₂都闭合时，R与L并联，电流表测干路电流，此时电流较大，为0.9 A。
3. 计算电源电压：根据欧姆定律 $ I = \frac{U}{R} $，电源电压 $ U = I_R R = 0.6\ \mathrm{A} × 10\ \Omega = 6\ \mathrm{V} $。
4. 计算灯L的功率：并联电路中各支路电压等于电源电压，因此灯L两端电压 $ U_L = U = 6\ \mathrm{V} $；灯L的电流 $ I_L = I_{\mathrm{总}} - I_R = 0.9\ \mathrm{A} - 0.6\ \mathrm{A} = 0.3\ \mathrm{A} $，则灯L的功率 $ P_L = U_L I_L = 6\ \mathrm{V} × 0.3\ \mathrm{A} = 1.8\ \mathrm{W} $。
【答案】
并；6；1.8
【知识点】
并联电路特点、欧姆定律、电功率计算
【点评】
本题结合开关状态分析电路，考查电学核心规律的应用，关键是区分不同状态下的电路结构，属于基础电学综合题，难度适中。
【难度系数】
0.5

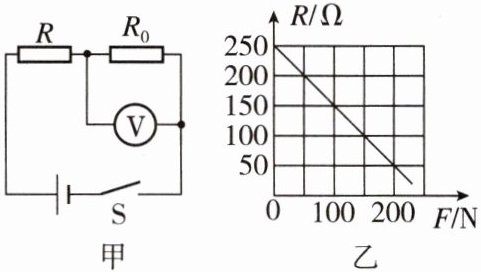

11.[无锡模拟改编] 握力计的模型电路如图甲所示，R为压敏电阻，其阻值随其所受压力F的关系如图乙所示，$R_0$是阻值为50 Ω的定值电阻，电源电压恒为6 V，闭合开关S，当压敏电阻不受力时，电路中的电流为 A；当压力为100 N时，电路消耗的总功率为 W。

11. 0.02;0.18 【点拨】闭合开关，定值电阻和压敏电阻串联，电压表测量定值电阻两端的电压。当压敏电阻不受力时，由图乙可知，此时$R=250\ \Omega$；电路中的电流$I=\frac{U}{R+R_0}=\frac{6\ \mathrm{V}}{250\ \Omega+50\ \Omega}=0.02\ \mathrm{A}$。当压力为100 N时，压敏电阻的阻值$R'=150\ \Omega$；电路消耗的总功率$P=\frac{U^2}{R_0+R'}=\frac{(6\ \mathrm{V})^2}{50\ \Omega+150\ \Omega}=0.18\ \mathrm{W}$。

【分析】
首先明确电路为R与R0串联，电压表测R0两端电压。解题时需先从图乙中读取对应压力下压敏电阻R的阻值，再利用串联电路总电阻规律、欧姆定律计算电路电流，利用电功率公式计算总功率。第一步，当压敏电阻不受力时，从图乙获取R的阻值，结合总电阻计算电流；第二步，当压力为100N时，读取对应R的阻值，计算总电阻后求总功率。
【解析】
1. 当压敏电阻不受力时，由图乙可知，压敏电阻阻值$R=250\ \Omega$。
电路总电阻：$R_{总}=R+R_0=250\ \Omega+50\ \Omega=300\ \Omega$。
根据欧姆定律，电路电流：$I=\frac{U}{R_{总}}=\frac{6\ \mathrm{V}}{300\ \Omega}=0.02\ \mathrm{A}$。
2. 当压力为100N时，由图乙可知，压敏电阻阻值$R'=150\ \Omega$。
此时电路总电阻：$R_{总}'=R'+R_0=150\ \Omega+50\ \Omega=200\ \Omega$。
电路总功率：$P=\frac{U^2}{R_{总}'}=\frac{(6\ \mathrm{V})^2}{200\ \Omega}=0.18\ \mathrm{W}$。
【答案】
0.02；0.18
【知识点】
串联电路特点、欧姆定律、电功率计算
【点评】
本题结合压敏电阻的阻值-压力图像，考查串联电路的欧姆定律和电功率计算，关键是从图像中提取对应压力下的压敏电阻阻值，属于基础电路计算题，难度适中。
【难度系数】
0.6

12. ★★（真实情境）[北京期末] 老旧小区改造的内容之一——电路增容，是指增加居民用电的总额定功率，为保障增容后的线路安全，需要更换入户线。以小典家为例，可以将为他家供电的入户线和他家所有用电器简化成图示电路模型，$R$为入户线的总电阻，所有用电器两端的电压$U=220\ \mathrm{V}$保持不变。增容前$R=0.05\ \Omega$，他家用电的总额定功率$P=8.8\ \mathrm{kW}$。
(1)增容前，小典家用电达到总额定功率$P$。
①求入户线中的电流$I$；
②求入户线上消耗的电功率$P_{\mathrm{线}}$。
(2)增容后，小典家用电的总额定功率增加了$25\%$。假设小典家用电达到增容后的总额定功率时，新入户线上消耗的电功率仍为(1)中的$P_{\mathrm{线}}$，求新入户线的总电阻$R'$。

12. 【解】(1)①当小典家用电达到总额定功率$P=8.8\ \mathrm{kW}$时，入户线中的电流$I=\frac{P}{U}=\frac{8.8×10^3\ \mathrm{W}}{220\ \mathrm{V}}=40\ \mathrm{A}$。
②由题中信息可知，入户线上消耗的电功率$P_{\mathrm{线}}=I^2R=(40\ \mathrm{A})^2×0.05\ \Omega=80\ \mathrm{W}$。
(2)增容后，小典家用电的总额定功率变为$P'=(1+25\%)P=1.25×8.8\ \mathrm{kW}=11\ \mathrm{kW}$，当小典家用电达到总额定功率$P'=11\ \mathrm{kW}$时，新入户线中的电流$I'=\frac{P'}{U}=\frac{11×10^3\ \mathrm{W}}{220\ \mathrm{V}}=50\ \mathrm{A}$，所以新入户线的电阻$R'=\frac{P_{\mathrm{线}}}{I'^2}=\frac{80\ \mathrm{W}}{(50\ \mathrm{A})^2}=0.032\ \Omega$。

【分析】
本题是电学实际应用问题，解题思路如下：
1. 第(1)问①：已知小典家总额定功率和供电电压，根据电功率公式$P=UI$变形求电流，计算时需将功率单位$\mathrm{kW}$换算为$\mathrm{W}$，电压单位用$\mathrm{V}$，即可求出入户线电流。
2. 第(1)问②：入户线电阻为纯电阻，其消耗的电功率为热功率，用公式$P_{\mathrm{线}}=I^2R$，代入①的电流和已知电阻计算线路功率。
3. 第(2)问：先算增容后的总额定功率，再用$P=UI$求增容后的电流；题目说明新入户线功率不变，根据$P_{\mathrm{线}}=I'^2R'$变形求新入户线电阻。
【解析】
12. 【解】
(1) ① 增容前，小典家总额定功率$P=8.8\ \mathrm{kW}=8.8×10^3\ \mathrm{W}$，根据$P=UI$，入户线电流：
$I=\frac{P}{U}=\frac{8.8×10^3\ \mathrm{W}}{220\ \mathrm{V}}=40\ \mathrm{A}$。
② 入户线电阻$R$消耗的电功率：
$P_{\mathrm{线}}=I^2R=(40\ \mathrm{A})^2×0.05\ \Omega=80\ \mathrm{W}$。
(2) 增容后，总额定功率：
$P'=(1+25\%)P=1.25×8.8\ \mathrm{kW}=11\ \mathrm{kW}=11×10^3\ \mathrm{W}$，
新入户线电流：
$I'=\frac{P'}{U}=\frac{11×10^3\ \mathrm{W}}{220\ \mathrm{V}}=50\ \mathrm{A}$，
已知新入户线功率仍为$P_{\mathrm{线}}=80\ \mathrm{W}$，由$P_{\mathrm{线}}=I'^2R'$得：
$R'=\frac{P_{\mathrm{线}}}{I'^2}=\frac{80\ \mathrm{W}}{(50\ \mathrm{A})^2}=0.032\ \Omega$。
【答案】
(1) ① $40\ \mathrm{A}$；② $80\ \mathrm{W}$；(2) $0.032\ \Omega$
【知识点】
电功率计算、纯电阻电路功率
【点评】
本题结合电路增容的真实情境，考查电功率公式的应用，需注意单位换算，属于电学基础应用题，能体现物理知识在生活中的实际应用。
【难度系数】
0.6

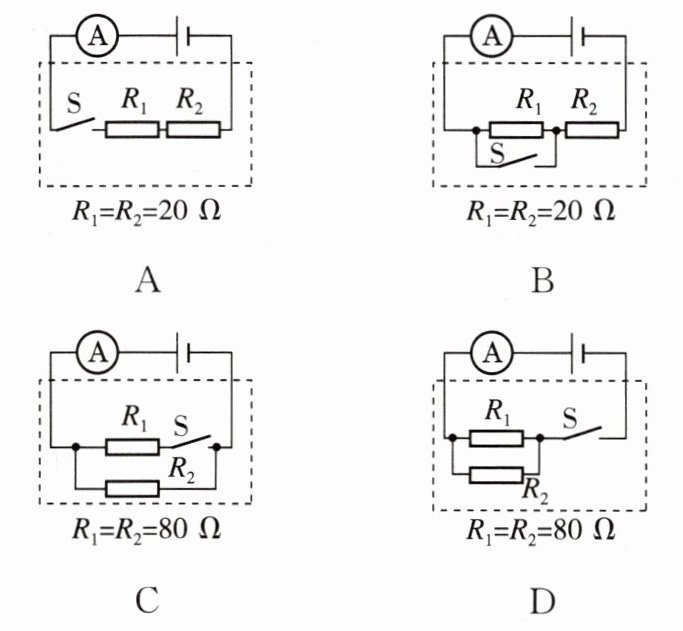

13. ★★★（科学推理）[济宁中考]如图所示，虚线框内连接一个开关S和两个阻值相同的定值电阻$R_1$、$R_2$。当S断开后，电流表示数减小0.2 A，整个电路消耗的电功率减小1.6 W。下列选项中，电路连接情况和$R_1$、$R_2$阻值不符合要求的是()

13.C 【点拨】AD中，当S断开后，电路中没有电流，电流表示数为零。当S断开后，电流表示数减小0.2 A，所以开关断开前电流表的示数为0.2 A，若整个电路消耗的电功率减小1.6 W，则电源电压$U=\frac{\Delta P}{\Delta I}=\frac{1.6\ \mathrm{W}}{0.2\ \mathrm{A}}=8\ \mathrm{V}$，电路的总电阻$R_{\mathrm{总}}=\frac{U}{I}=\frac{8\ \mathrm{V}}{0.2\ \mathrm{A}}=40\ \Omega$；若阻值相同的两个电阻串联，则$R_1=R_2=20\ \Omega$；若阻值相同的两个电阻并联，则$R_1=R_2=80\ \Omega$，故AD符合题意。B中开关S断开时两电阻串联，总电阻较大，电路中的电流$I_1=\frac{U'}{R_1+R_2}=\frac{U'}{20\ \Omega+20\ \Omega}=\frac{U'}{40\ \Omega}$；开关S闭合时只有电阻$R_2$工作，电路中的电流$I_2=\frac{U'}{R_2}=\frac{U'}{20\ \Omega}$；当S断开后，电流表示数减小0.2 A，即$I_2-I_1=\frac{U'}{20\ \Omega}-\frac{U'}{40\ \Omega}=0.2\ \mathrm{A}$，解得电源电压$U'=8\ \mathrm{V}$，整个电路消耗的电功率减小量$\Delta P=U'\Delta I=8\ \mathrm{V}×0.2\ \mathrm{A}=1.6\ \mathrm{W}$，故B符合题意。C中开关S闭合时$R_1$、$R_2$并联，开关S断开时只有电阻$R_2$工作，电流表减小的示数就是通过电阻$R_1$的电流$I_1=\frac{U''}{R_1}=\frac{U''}{80\ \Omega}=0.2\ \mathrm{A}$，解得电源电压$U''=16\ \mathrm{V}$，整个电路消耗的电功率减小量$\Delta P'=U''\Delta I=16\ \mathrm{V}×0.2\ \mathrm{A}=3.2\ \mathrm{W}$，故C不符合题意。故选C。

【分析】
要解决此题，需先利用电功率变化量与电流变化量的关系求出电源电压，再分别分析每个选项中开关断开前后的电路结构，结合欧姆定律和电功率公式，验证电流减小量和电功率减小量是否符合题目要求，从而找出不符合的选项。
【解析】
首先，根据电功率变化公式$\Delta P = U · \Delta I$，已知$\Delta P=1.6\ \mathrm{W}$，$\Delta I=0.2\ \mathrm{A}$，可得电源电压：
$U = \frac{\Delta P}{\Delta I} = \frac{1.6\ \mathrm{W}}{0.2\ \mathrm{A}} = 8\ \mathrm{V}$。
接下来逐一分析选项：
选项A：S断开前，$R_1$与$R_2$串联，总电阻$R_{\mathrm{总}}=20\ \Omega+20\ \Omega=40\ \Omega$，电路电流$I=\frac{U}{R_{\mathrm{总}}}=\frac{8\ \mathrm{V}}{40\ \Omega}=0.2\ \mathrm{A}$；S断开后，电路断路，电流为0。电流减小量$\Delta I=0.2\ \mathrm{A}-0=0.2\ \mathrm{A}$，电功率减小量$\Delta P=U · I=8\ \mathrm{V} × 0.2\ \mathrm{A}=1.6\ \mathrm{W}$，符合要求。
选项B：S断开前，$R_1$与$R_2$串联，电流$I_1=\frac{U}{R_1+R_2}=\frac{U}{40\ \Omega}$；S闭合后，$R_1$被短路，只有$R_2$工作，电流$I_2=\frac{U}{R_2}=\frac{U}{20\ \Omega}$。电流减小量$\Delta I=I_2-I_1=\frac{U}{20\ \Omega}-\frac{U}{40\ \Omega}=\frac{U}{40\ \Omega}=0.2\ \mathrm{A}$，解得$U=8\ \mathrm{V}$；电功率减小量$\Delta P=U · \Delta I=8\ \mathrm{V} × 0.2\ \mathrm{A}=1.6\ \mathrm{W}$，符合要求。
选项C：S闭合后，$R_1$与$R_2$并联，总电流$I_{\mathrm{总}}=\frac{U}{R_1}+\frac{U}{R_2}=\frac{U}{80\ \Omega}+\frac{U}{80\ \Omega}=\frac{U}{40\ \Omega}$；S断开后，只有$R_2$工作，电流$I_2=\frac{U}{80\ \Omega}$。电流减小量$\Delta I=I_{\mathrm{总}}-I_2=\frac{U}{40\ \Omega}-\frac{U}{80\ \Omega}=\frac{U}{80\ \Omega}=0.2\ \mathrm{A}$，解得$U=16\ \mathrm{V}$；电功率减小量$\Delta P=U · \Delta I=16\ \mathrm{V} × 0.2\ \mathrm{A}=3.2\ \mathrm{W} ≠ 1.6\ \mathrm{W}$，不符合要求。
选项D：S断开前，$R_1$与$R_2$并联，总电流$I_{\mathrm{总}}=\frac{U}{80\ \Omega}+\frac{U}{80\ \Omega}=\frac{U}{40\ \Omega}$；S断开后，电路断路，电流为0。电流减小量$\Delta I=\frac{U}{40\ \Omega}=0.2\ \mathrm{A}$，解得$U=8\ \mathrm{V}$；电功率减小量$\Delta P=8\ \mathrm{V} × 0.2\ \mathrm{A}=1.6\ \mathrm{W}$，符合要求。
综上，不符合要求的是选项C。
【答案】
C
【知识点】
欧姆定律、电功率计算、串并联电路特点
【点评】
本题考查电路分析与电学公式的综合应用，关键是利用$\Delta P=U\Delta I$求出电源电压，再结合串并联电路的电阻、电流特点逐一验证选项，对学生的电路分析能力要求较高。
【难度系数】
0.5
