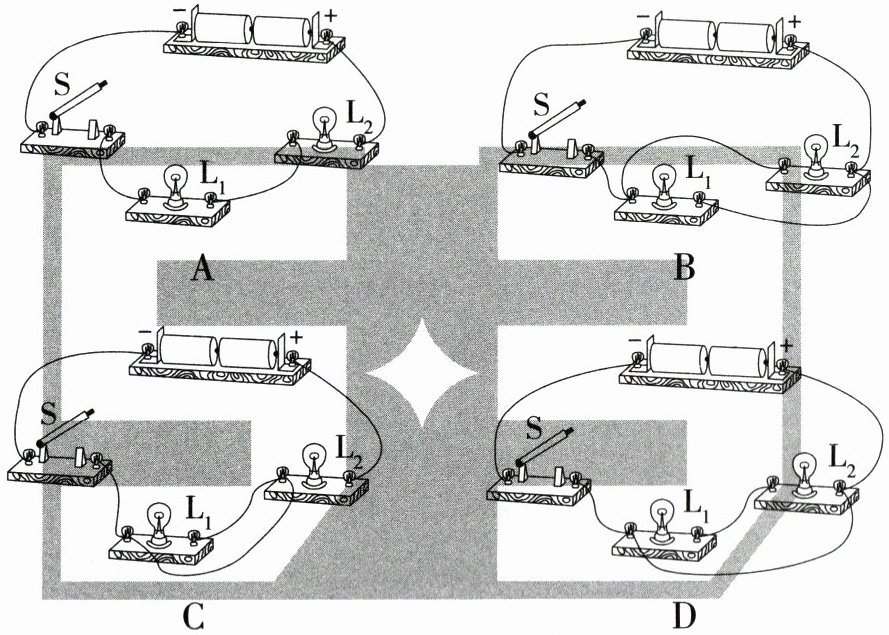

5.「2026安徽淮北期中，★☆」下列电路中，当闭合开关S后，小灯泡均不能发光的是（
D
）答案
5.D 选项A中,闭合开关S后,两个小灯泡以串联方式接入电路,两灯泡均能发光,故A不符合题意;选项B中,闭合开关S后,两个小灯泡以并联方式接入电路,两灯泡都能发光,故B不符合题意;选项C中,闭合开关S后,灯泡L₁被短路,不发光,只有灯泡L₂发光,故C不符合题意;选项D中,闭合开关S后,电源发生短路,两灯泡都不发光,故D符合题意。
解析
【分析】
要判断闭合开关后小灯泡是否发光，需逐个分析每个电路的电流路径：若电流能正常经过用电器形成通路，则灯泡发光；若出现电源短路或用电器短路，则对应灯泡不发光，据此选出符合题意的选项。
【解析】
选项A：闭合开关S后，电流从电源正极出发，依次经过灯泡L₂、L₁、开关S回到负极，两灯串联形成通路，两个小灯泡均发光，不符合题意；
选项B：闭合开关S后，电流从电源正极流出分为两条支路，分别经过L₂和L₁，汇合后经开关S回到负极，两灯并联形成通路，两个小灯泡均发光，不符合题意；
选项C：闭合开关S后，电流从电源正极出发经L₂回到负极，灯泡L₁被导线短路，无电流通过，因此L₁不发光，只有L₂发光，不符合题意；
选项D：闭合开关S后，电流从电源正极出发，经导线、开关S直接回到电源负极，电源发生短路，无电流经过两个小灯泡，因此两个小灯泡均不能发光，符合题意。
【答案】
D
【知识点】
电路的三种状态；串并联电路判断
【点评】
本题考查基础电路的分析，核心是识别电流路径，区分通路、短路的情况，需掌握串并联电路的特点，准确判断短路类型，属于电路分析的基础题型。
【难度系数】
0.5
要判断闭合开关后小灯泡是否发光，需逐个分析每个电路的电流路径：若电流能正常经过用电器形成通路，则灯泡发光；若出现电源短路或用电器短路，则对应灯泡不发光，据此选出符合题意的选项。
【解析】
选项A：闭合开关S后，电流从电源正极出发，依次经过灯泡L₂、L₁、开关S回到负极，两灯串联形成通路，两个小灯泡均发光，不符合题意；
选项B：闭合开关S后，电流从电源正极流出分为两条支路，分别经过L₂和L₁，汇合后经开关S回到负极，两灯并联形成通路，两个小灯泡均发光，不符合题意；
选项C：闭合开关S后，电流从电源正极出发经L₂回到负极，灯泡L₁被导线短路，无电流通过，因此L₁不发光，只有L₂发光，不符合题意；
选项D：闭合开关S后，电流从电源正极出发，经导线、开关S直接回到电源负极，电源发生短路，无电流经过两个小灯泡，因此两个小灯泡均不能发光，符合题意。
【答案】
D
【知识点】
电路的三种状态；串并联电路判断
【点评】
本题考查基础电路的分析，核心是识别电流路径，区分通路、短路的情况，需掌握串并联电路的特点，准确判断短路类型，属于电路分析的基础题型。
【难度系数】
0.5
6.「2026广东深圳福田月考，★★☆」如图所示，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$连入电路中，电源由两节干电池串联而成，则下列说法中正确的是（
A.S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$并联且都能发光
B.S闭合后，只有一盏灯能发光
C.要使$\mathrm{L}_1$、$\mathrm{L}_2$串联，可去掉导线$b$
D.若将导线$c$从接线柱$B$改接到接线柱$A$上，闭合$S$，则电路发生短路
C
）A.S闭合后，$\mathrm{L}_1$、$\mathrm{L}_2$并联且都能发光
B.S闭合后，只有一盏灯能发光
C.要使$\mathrm{L}_1$、$\mathrm{L}_2$串联，可去掉导线$b$
D.若将导线$c$从接线柱$B$改接到接线柱$A$上，闭合$S$，则电路发生短路
答案
6.C 由图可知,开关S闭合后,电源发生短路,两灯泡都不发光,故A、B错误;去掉导线b,小灯泡L₁、L₂串联接入电路,故C正确;若将导线c从接线柱B改接到接线柱A上,小灯泡L₁、L₂并联接入电路,电路不会发生短路,故D错误。
解析
【分析】
要判断各选项的正误，需先明确开关闭合后电路的电流走向，结合短路、串并联电路的特点分析：首先看原电路，开关闭合后电流是否直接连通电源两极（短路），再分析改变导线连接后的电流路径，判断电路连接方式。
【解析】
1. 分析选项A、B：开关S闭合后，电流从电源正极出发，经开关S、导线c、接线柱B、导线b、接线柱D直接回到电源负极，形成电源短路，因此$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故A、B错误。
2. 分析选项C：去掉导线b后，电流路径为：电源正极→开关S→导线c→接线柱B→$\mathrm{L}_1$→接线柱A→导线a→$\mathrm{L}_2$→接线柱D→电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_2$依次接入电路，属于串联，故C正确。
3. 分析选项D：将导线c从接线柱B改接到接线柱A上后，电流从电源正极→开关S→导线c→接线柱A，分为两条支路：一条经$\mathrm{L}_1$到接线柱B，另一条经导线a→$\mathrm{L}_2$→接线柱D，最终汇合回到电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_2$并联，电路无短路，故D错误。
【答案】
C
【知识点】
电路串并联判断、短路分析
【点评】
本题考查电路连接方式的判断，核心是分析电流路径，区分短路、串并联的特点，是电路部分的基础题型，需掌握电流走向的分析方法。
【难度系数】
0.3
要判断各选项的正误，需先明确开关闭合后电路的电流走向，结合短路、串并联电路的特点分析：首先看原电路，开关闭合后电流是否直接连通电源两极（短路），再分析改变导线连接后的电流路径，判断电路连接方式。
【解析】
1. 分析选项A、B：开关S闭合后，电流从电源正极出发，经开关S、导线c、接线柱B、导线b、接线柱D直接回到电源负极，形成电源短路，因此$\mathrm{L}_1$、$\mathrm{L}_2$都不发光，故A、B错误。
2. 分析选项C：去掉导线b后，电流路径为：电源正极→开关S→导线c→接线柱B→$\mathrm{L}_1$→接线柱A→导线a→$\mathrm{L}_2$→接线柱D→电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_2$依次接入电路，属于串联，故C正确。
3. 分析选项D：将导线c从接线柱B改接到接线柱A上后，电流从电源正极→开关S→导线c→接线柱A，分为两条支路：一条经$\mathrm{L}_1$到接线柱B，另一条经导线a→$\mathrm{L}_2$→接线柱D，最终汇合回到电源负极，此时$\mathrm{L}_1$、$\mathrm{L}_2$并联，电路无短路，故D错误。
【答案】
C
【知识点】
电路串并联判断、短路分析
【点评】
本题考查电路连接方式的判断，核心是分析电流路径，区分短路、串并联的特点，是电路部分的基础题型，需掌握电流走向的分析方法。
【难度系数】
0.3
7. 核心素养
科学思维
「2026 四川绵阳安州期中，★★☆」如图所示是简化了的电冰箱的内部电路图，图中Ⓜ是压缩机用的电动机，L是冰箱内的照明灯，
下列说法中正确的是
（
A.冰箱门打开时，$\mathrm{S}_1$是断开的，灯与电动机串联
B.冰箱门关上时，灯自动熄灭，$\mathrm{S}_1$就自动断开
C.冰箱门打开时，$\mathrm{S}_1$是断开的，灯与电动机并联
D.冰箱内温度降到设定温度时，$\mathrm{S}_1$就自动断开
科学思维
「2026 四川绵阳安州期中，★★☆」如图所示是简化了的电冰箱的内部电路图，图中Ⓜ是压缩机用的电动机，L是冰箱内的照明灯，
下列说法中正确的是
（
D
）A.冰箱门打开时，$\mathrm{S}_1$是断开的，灯与电动机串联
B.冰箱门关上时，灯自动熄灭，$\mathrm{S}_1$就自动断开
C.冰箱门打开时，$\mathrm{S}_1$是断开的，灯与电动机并联
D.冰箱内温度降到设定温度时，$\mathrm{S}_1$就自动断开
答案
7.D 由电路图可知,若所有开关闭合,电动机与灯并联接入电路。冰箱门打开时,S₂闭合,但S₁不一定是断开的,此时灯与电动机一定不是串联的,故A、C错误;冰箱门关上时,S₂断开,灯自动熄灭,但S₁不一定自动断开,故B错误;冰箱内温度降到设定温度时,S₁就自动断开,电动机停止工作,故D正确。
解析
【分析】首先明确电路结构：电动机M与开关S₁串联，照明灯L与开关S₂串联，S₁控制电动机，S₂控制照明灯；结合电冰箱“门控灯亮、温控压缩机启停”的实际功能，分析各开关状态对应的电路工作情况，再逐一判断选项。
【解析】由电路图可知，S₁是控制电动机M的开关，S₂是控制照明灯L的开关，M与L为并联关系（S₁、S₂都闭合时）。对各选项分析如下：
1. 选项A：冰箱门打开时，门控开关S₂闭合，照明灯L工作，此时S₁的状态由冰箱内温度决定，不一定断开；且灯与电动机不可能串联（串联需电流唯一路径，灯工作时若S₁闭合则并联，S₁断开则仅灯工作），故A错误。
2. 选项B：冰箱门关上时，S₂断开，灯自动熄灭，但S₁是温度控制开关，与冰箱门状态无关，不会因关门自动断开，故B错误。
3. 选项C：冰箱门打开时，S₂闭合，灯工作，若S₁断开，则电动机所在支路断路，仅灯接入电路，并非灯与电动机并联，故C错误。
4. 选项D：冰箱内温度降到设定温度时，压缩机停止工作，控制电动机的S₁自动断开，符合电冰箱的工作原理，故D正确。
【答案】D
【知识点】电路连接方式、开关的作用
【点评】本题结合电冰箱的实际电路，考查电路分析与开关的作用，需明确各开关的控制对象，结合生活场景判断电路状态，属于中等难度的电路应用题。
【难度系数】0.5
【解析】由电路图可知，S₁是控制电动机M的开关，S₂是控制照明灯L的开关，M与L为并联关系（S₁、S₂都闭合时）。对各选项分析如下：
1. 选项A：冰箱门打开时，门控开关S₂闭合，照明灯L工作，此时S₁的状态由冰箱内温度决定，不一定断开；且灯与电动机不可能串联（串联需电流唯一路径，灯工作时若S₁闭合则并联，S₁断开则仅灯工作），故A错误。
2. 选项B：冰箱门关上时，S₂断开，灯自动熄灭，但S₁是温度控制开关，与冰箱门状态无关，不会因关门自动断开，故B错误。
3. 选项C：冰箱门打开时，S₂闭合，灯工作，若S₁断开，则电动机所在支路断路，仅灯接入电路，并非灯与电动机并联，故C错误。
4. 选项D：冰箱内温度降到设定温度时，压缩机停止工作，控制电动机的S₁自动断开，符合电冰箱的工作原理，故D正确。
【答案】D
【知识点】电路连接方式、开关的作用
【点评】本题结合电冰箱的实际电路，考查电路分析与开关的作用，需明确各开关的控制对象，结合生活场景判断电路状态，属于中等难度的电路应用题。
【难度系数】0.5
