7. 在“探究凸透镜成像的规律”实验中，当两支点燃的蜡烛、凸透镜和光屏分别位于如图5-2-5所示的位置时，光屏上C、D两处会得到清晰的烛焰像，这两个像相对于烛焰本身来说是（选填“放大”“缩小”或“等大”）的烛焰像。用一厚纸板挡住A处的烛焰，在光屏上（选填“C”或“D”）处仍能得到一个清晰的烛焰像。

图5-2-5

7. 缩小 C

【分析】
要解决这道题，需结合凸透镜成像规律分析：首先根据物距和像距的关系判断像的大小；再根据凸透镜成实像时“上下颠倒、左右颠倒”的特点，判断蜡烛对应的像的位置，进而确定挡住某支蜡烛后仍能成像的位置。
【解析】
1. 判断像的大小：由图可知，蜡烛到凸透镜的距离（物距）大于光屏到凸透镜的距离（像距），根据凸透镜成像规律，当物距大于像距时，成倒立、缩小的实像，因此光屏上C、D处的像都是缩小的。
2. 判断挡住A后仍成像的位置：凸透镜成实像时，像与物体关于光心对称，即上下颠倒、左右颠倒。蜡烛A在主光轴上方，其像会成在光屏的下方（D处）；蜡烛B在主光轴下方，其像会成在光屏的上方（C处）。当挡住A处的烛焰时，D处的像消失，而C处是蜡烛B的像，因此C处仍能得到清晰的烛焰像。
【答案】
缩小；C
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，核心是理解实像的倒立特性，结合物距与像距的关系判断像的大小和对应位置，属于基础应用类题目。
【难度系数】
0.5

8. 小明用同一光源做了下列光学实验。
(1)实验一：在“探究凸透镜成像的规律”实验中，发现像成在了光屏的上部，如图5-2-6所示，要使像成在光屏中央，应向（选填“上”或“下”）适当调节凸透镜。调好后，发现光屏上的像与光源等大，则凸透镜的焦距为cm。

图5-2-6
(2)实验二：仍利用图5-2-6中的实验装置，光源位置不变，取下凸透镜，在原凸透镜位置正确放置一个带小孔的遮光板，若还想承接与光源等大的像，光屏应该（选填“左移”“右移”或“不动”），此时成的像与实验一中成的像相比（选填“更亮”“更暗”或“一样亮”）。
(3)实验三：仍利用图5-2-6中的实验装置，光源及光屏位置不变，取下凸透镜，在原凸透镜位置正确放置一块薄玻璃板，在光源一侧透过玻璃板观察，（选填“能”或“不能”）在光屏位置看到像，此时成的像与实验一中成的像在（选填“正倒”“大小”或“完整度”）方面有区别。

8. (1)下 10.0 (2)不动 更暗 (3)能 正倒

【分析】
本题综合考查凸透镜成像、小孔成像、平面镜成像的规律，需结合实验装置的刻度分析物距、像距，再根据各成像原理推导结论：
(1) 像偏上时，根据过凸透镜光心的光线传播方向不变，调节凸透镜可使像下移；成等大实像时物距等于2倍焦距，通过刻度计算物距即可得焦距。
(2) 小孔成等大像的条件是物距等于像距，结合原装置的距离判断光屏是否移动；小孔透光量少于凸透镜，影响像的亮度。
(3) 薄玻璃板相当于平面镜，平面镜成像时像与物关于镜面对称，判断像的位置；对比凸透镜实像和平面镜虚像的正倒特点。
【解析】
(1) 凸透镜成像时，像成在光屏上部，说明烛焰、凸透镜、光屏中心未在同一高度，根据过光心的光线传播方向不变，应向下调节凸透镜，使像移至光屏中央。当光屏上成与光源等大的像时，满足凸透镜成像规律：物距$u=2f$。由图可知，蜡烛在20.0cm刻度处，凸透镜在40.0cm刻度处，物距$u=40.0cm - 20.0cm=20.0cm$，因此$2f=20.0cm$，解得焦距$f=10.0cm$。
(2) 小孔成像成等大像的条件是物距等于像距。原装置中，蜡烛到原凸透镜位置（小孔处）的距离为$40.0cm - 20.0cm=20.0cm$，小孔到光屏的距离为$60.0cm - 40.0cm=20.0cm$，物距等于像距，因此光屏不动即可成等大的像；小孔仅允许少量光线通过，而凸透镜会聚更多光线，故小孔成的像更暗。
(3) 薄玻璃板相当于平面镜，平面镜成像时像与物关于镜面对称。光源到玻璃板的距离为20.0cm，因此像到玻璃板的距离也为20.0cm，即像在60.0cm刻度处（光屏位置），所以在光源一侧透过玻璃板能看到该像；实验一中凸透镜成倒立的实像，平面镜成正立的虚像，二者在正倒方面有区别。
【答案】
(1)下；10.0 (2)不动；更暗 (3)能；正倒
【知识点】
凸透镜成像规律；小孔成像；平面镜成像
【点评】
本题是光学实验的综合题，需掌握不同光学元件的成像原理和规律，结合实验装置的刻度分析物距、像距，区分实像、虚像的特点，对学生的综合应用能力有一定要求。
【难度系数】
0.5

9.【时代科技】2022年卡塔尔世界杯足球赛球场草坪所用的自动灌溉技术得到了中国技术团队的支持。

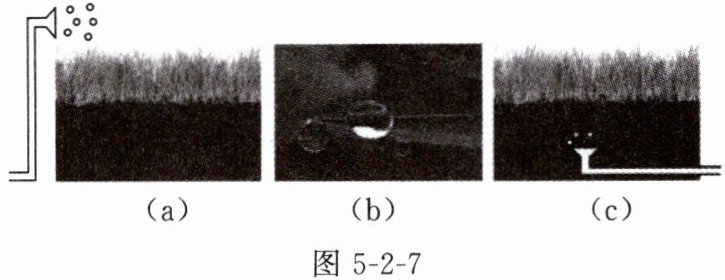

(1)传统灌溉技术采用如图5-2-7(a)所示的喷洒技术，这会导致草叶被灼伤。原因是：水喷洒在草叶上，如图5-2-7(b)所示，透过水珠可见叶面正立、放大的（选填“虚”或“实”）像，水珠作为透镜，对阳光有作用。

(2)技术团队选择如图5-2-7(c)所示的地下渗透灌溉新技术，该技术既可避免草叶被灼伤，又可节水。节水的原因是。

9. (1)虚 凸 会聚 (2)减少了水的蒸发

【分析】
本题分为两小问，第(1)问需结合凸透镜的成像规律和透镜对光线的作用分析：水珠中间厚边缘薄，相当于凸透镜，当物距小于焦距时成正立放大的虚像，凸透镜对光线有会聚作用，会聚阳光使草叶温度升高导致灼伤；第(2)问需从影响蒸发快慢的因素分析，地下渗透灌溉减少了水与空气的接触，降低蒸发，从而节水。
【解析】
(1) 水珠中间厚、边缘薄，属于凸透镜；草叶在水珠（凸透镜）的一倍焦距以内，根据凸透镜成像规律，此时成正立、放大的虚像；凸透镜对光线有会聚作用，会聚的阳光使草叶局部温度过高，造成草叶灼伤。
(2) 地下渗透灌溉时，水直接渗入土壤中，减少了水暴露在空气中的表面积，同时土壤环境温度较低、空气流动较弱，大大减少了水的蒸发，因此可以节水。
【答案】
(1)虚；凸；会聚 (2)减少了水的蒸发
【知识点】
凸透镜成像、透镜的作用、影响蒸发快慢的因素
【点评】
本题结合实际灌溉技术考查物理基础知识，将光学和热学知识与生活应用结合，体现了物理的实用性，难度适中。
【难度系数】
0.6
