三、作图题

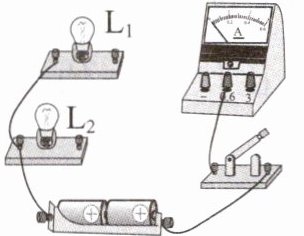

13.下图是一未完成连接的实物电路，请用笔画线表示导线按要求完成电路连接。要求：两灯并联，电流表测干路电流，开关控制整个电路，导线不能交叉。

13.如图所示。

四、实验探究题

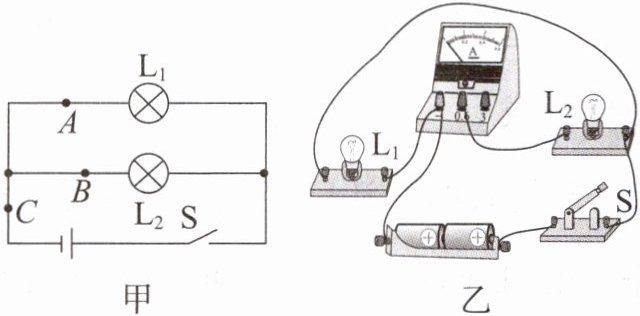

14.(成都中考)在探究并联电路中的电流特点实验中,图甲是某小组同学设计的电路图。

(1)图乙是该小组连接的电路,闭合开关S,电流表测通过的电流。

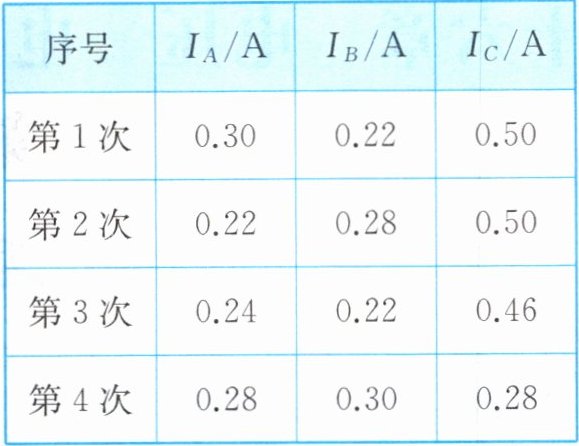

(2)该小组同学换用不同规格的小灯泡进行实验,用电流表多次测A、B、C三点电流,记录实验数据如下表。

分析表中数据,下列说法不合理的是。
A. 四次实验中电流表选用的测量范围为0~0.6 A
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验,可避免偶然性
(3)小成同学测量通过L₁的电流时,L₁正常发光,L₂忽亮忽灭,他接下来的操作应该是。(写出一条即可)

14.(1)L₂ (2)B (3)检查L₂支路的接线柱是否连接好(或检查L₂是否拧紧)

15.利用两节新干电池、两个电流表、若干个不同规格的小灯泡、开关和导线若干，探究在串联电路中，流入第二个灯泡的电流$I_2$与流入第一个灯泡的电流$I_1$是否相等。
(1)画出实验电路图。
(2)画出实验数据记录表格。

15.(1)如图所示。

(2)
|序号|L₁规格|L₂规格|电流表A₁的示数/A|电流表A₂的示数/A|
|----|----|----|----|----|
|1| | | | |
|2| | | | |
|3| | | | |
