9. 如图所示,开关$S_{1}$、$S_{2}$、$S_{3}$均处于断开状态。只闭合开关______,灯L和电铃串联;只闭合开关______,灯L和电铃并联;开关______不能同时闭合。
答案
$S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$

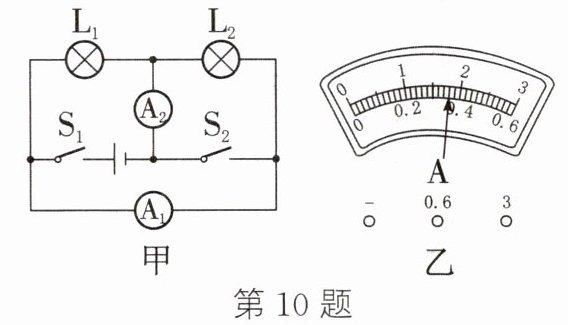

10. 如图甲所示的电路中,当开关$S_{1}$闭合后,为使两个电灯都正常发光,开关$S_{2}$应保持______状态;正确操作后,两个电灯发光且两个电流表的指针均如图乙所示,则$L_{1}$中的电流为______A,$L_{2}$中的电流为______A。
答案
断开 $1.44$ $0.36$

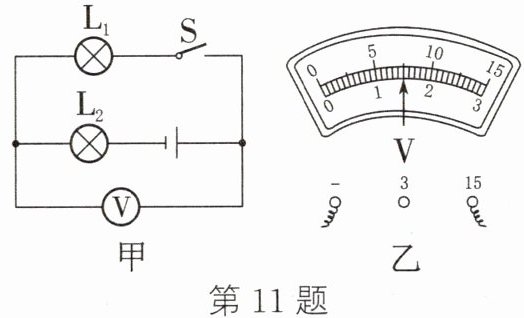

11. 如图甲所示电路,电源电压为12V,当S闭合时,电压表的读数如图乙所示,则$L_{2}$两端的电压为______V;当S由闭合改为断开时,电压表示数将______(变大/变小/不变)。
答案
$4.5$ 变大
12. 如图所示为家用插线板示意图。图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B、C三处的电流分别为$I_{A}$、$I_{B}$、$I_{C}$。则它们的大小关系正确的是()
A. $I_{A}= I_{B}$
B. $I_{C}= I_{A}+I_{B}$
C. $I_{B}= I_{C}$
D. $I_{A}= I_{B}+I_{C}$
A. $I_{A}= I_{B}$
B. $I_{C}= I_{A}+I_{B}$
C. $I_{B}= I_{C}$
D. $I_{A}= I_{B}+I_{C}$
答案
D
13. 如图所示的电路中圆圈内为电流表或电压表,在确保电路安全的前提下闭合开关S,两灯都能发光,下列分析中正确的是()
①若两灯串联,表2为电流表
②若两灯串联,表3的示数大于表1的示数
③若两灯并联,表3测干路电流
④若两灯并联,表2为电压表,表3的示数小于表1的示数
A. ①②③
B. ②③④
C. ①②④
D. ①③④
①若两灯串联,表2为电流表
②若两灯串联,表3的示数大于表1的示数
③若两灯并联,表3测干路电流
④若两灯并联,表2为电压表,表3的示数小于表1的示数
A. ①②③
B. ②③④
C. ①②④
D. ①③④
答案
C
14. 将如图中的电学元件符号连成电路图,要求:(1)只闭合开关$S_{1}$,两灯$L_{1}$、$L_{2}$都亮;(2)只闭合开关$S_{2}$,两灯$L_{1}$、$L_{2}$都不亮;(3)开关$S_{1}$、$S_{2}$都闭合,$L_{2}$不亮,$L_{1}$亮。
答案
如图所示
