·预习点①用电能表测电功率
1. 原理：$\boxed{1}$。
2. 测量方法：记录下某用电器单独工作的时间$t$内，电能表转盘转过的圈数$n$，所消耗的电能$W = \dfrac{n}{N} × 3.6 × 10^6 \ \mathrm{J}$，则待测用电器的电功率表达式为$P = \dfrac{W}{t} = \boxed{2}$。

1. $P = \dfrac{W}{t}$
2. $\dfrac{\dfrac{n}{N} × 3.6 × 10^6 \ \mathrm{J}}{t}$

【分析】
用电能表测电功率的核心依据是电功率的定义，电功率等于电功与时间的比值，因此测量原理需从电功率的定义出发；计算待测电功率时，需结合电能表的参数（每消耗特定电能转盘转的圈数）先算出用电器消耗的电能，再代入电功率公式推导表达式。
【解析】
1. 电功率的定义式为$P = \dfrac{W}{t}$，这是用电能表测电功率的原理；
2. 已知电能表转盘转$n$圈时，用电器消耗的电能$W = \dfrac{n}{N} × 3.6 × 10^6 \ \mathrm{J}$，将$W$代入电功率公式$P = \dfrac{W}{t}$，可得待测用电器的电功率表达式为$\dfrac{\dfrac{n}{N} × 3.6 × 10^6 \ \mathrm{J}}{t}$。
【答案】
1. $P = \dfrac{W}{t}$；2. $\dfrac{\dfrac{n}{N} × 3.6 × 10^6 \ \mathrm{J}}{t}$
【知识点】
电功率的测量、电能表的应用
【点评】
本题为电学基础预习内容，考查用电能表测电功率的原理及表达式推导，属于核心基础知识点，帮助学生掌握电功率测量的基本逻辑，难度较低，适合预习阶段巩固基础。
【难度系数】
0.8

·预习点2用电流表、电压表测电功率

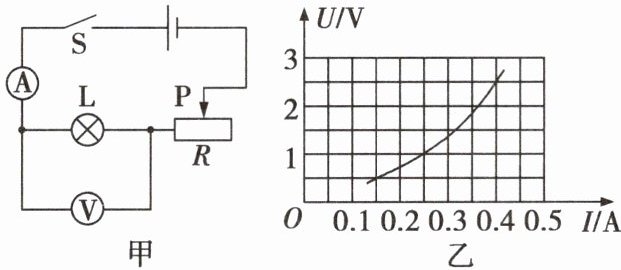

小明用标有“2.5 V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。

1. 该实验的原理是$\boxed{3}$。
2. 按照图甲连接好电路后，闭合开关S，移动滑片P到某处，电压表的示数为2.2 V，为了使小灯泡正常发光，应将滑片P向$\boxed{4}$（选填“左”或“右”）端滑动。
3. 小明测得多组数据，并画出了如图乙所示的图像，由图像可知小灯泡的额定功率为$\boxed{5}$ W。

1. $P=UI$
2. 左
3. 1

【分析】
1. 测量小灯泡电功率的实验原理是电功率的计算公式，即利用电压和电流的乘积计算功率，这是实验的核心依据。
2. 要让小灯泡正常发光，需使其两端电压达到额定电压2.5V，当前电压为2.2V，需增大灯泡两端电压。根据串联电路分压规律，滑动变阻器接入电阻越小，其分压越小，灯泡分压越大，因此需减小滑动变阻器接入电阻，结合电路图判断滑片移动方向。
3. 额定功率是小灯泡在额定电压下的功率，需从U-I图像中找到额定电压2.5V对应的电流，再通过公式计算额定功率。
【解析】
1. 测量电功率的实验原理是$P=UI$，因此第一空填$P=UI$。
2. 闭合开关后，电压表示数为2.2V，小于小灯泡额定电压2.5V，要使灯泡正常发光，需增大灯泡两端电压。根据串联电路电压规律，需减小滑动变阻器两端电压，即减小滑动变阻器接入电路的电阻。由图甲可知，滑片向左移动时，滑动变阻器接入电路的电阻丝长度变短，电阻减小，因此滑片应向左端滑动。
3. 小灯泡额定电压为2.5V，从图乙U-I图像中找到电压为2.5V时对应的电流为0.4A，根据$P=UI$，额定功率$P=2.5V × 0.4A = 1W$。
【答案】
1. $P=UI$；2. 左；3. 1
【知识点】
测量小灯泡电功率、串联电路分压规律、U-I图像应用
【点评】
本题围绕测量小灯泡电功率实验展开，涵盖实验原理、电路调节和额定功率计算，需结合串联电路规律和图像分析，是电学实验的基础题型，注重对实验核心知识的考查。
【难度系数】
0.5

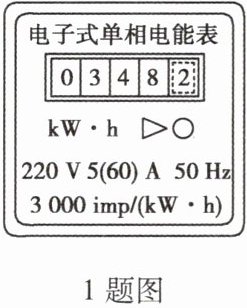

1. 如图所示为小明家的电能表表盘,该电能表的示数为kW·h,家中同时工作的用电器总功率不能超过W。若小明家此时只有电水壶在烧水,该电能表脉冲指示灯在2 min内闪烁了120次,则这段时间内电水壶的电功率为W。

1题图

1. 348.2 13 200 1 200

【分析】
要解决本题，需掌握电能表的读数规则、家庭电路总功率的计算方法，以及利用电能表参数计算用电器功率的方法：
1. 电能表读数：最后一位为小数位，单位是kW·h，直接读取表盘数字即可；
2. 家庭电路总功率最大值：利用公式$P=UI$，其中$U$是电能表额定电压，$I$是电能表允许通过的最大电流；
3. 电水壶功率计算：根据电能表参数“$3000imp/(kW·h)$”，即每消耗$1kW·h$电能指示灯闪烁3000次，先算出闪烁120次消耗的电能，再结合时间计算功率。
【解析】
1. 电能表的示数：电能表最后一位是小数位，单位为$kW·h$，表盘数字为03482，因此示数为$348.2\ kW·h$；
2. 家中用电器总功率最大值：电能表额定电压$U=220V$，允许通过的最大电流$I=60A$，根据公式$P=UI$，总功率$P=220V×60A=13200W$；
3. 电水壶的电功率：电能表参数“$3000imp/(kW·h)$”表示每消耗$1kW·h$电能，指示灯闪烁3000次，闪烁120次消耗的电能$W=\frac{120}{3000}\ kW·h=0.04\ kW·h$；时间$t=2min=\frac{2}{60}h=\frac{1}{30}h$，根据公式$P=\frac{W}{t}$，电水壶功率$P=\frac{0.04\ kW·h}{\frac{1}{30}h}=1.2\ kW=1200W$。
【答案】
348.2；13200；1200
【知识点】
电能表读数；电功率计算；电能计算
【点评】
本题是电能表相关的基础应用题，考查电能表参数的理解及相关计算，是电学常见基础题型，需熟练掌握电能表各参数的物理意义。
【难度系数】
0.8

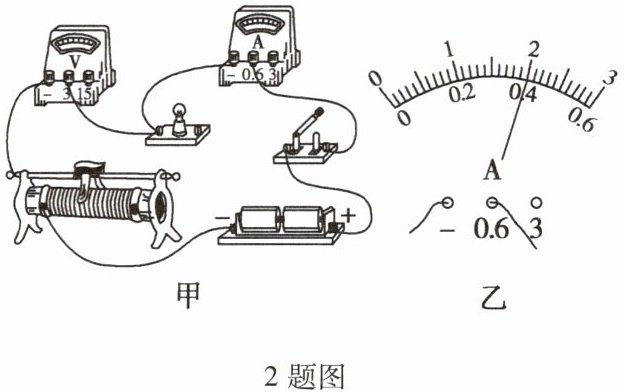

2. 在测量额定电压为2.5 V的小灯泡的电功率的实验中。

（1）用笔画线代替导线，将图甲补充完整。
（2）实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是。
（3）当电压表的示数为2.5 V时，电流表的示数如图乙所示，则小灯泡的额定功率为 W。

2.(1) 如答图所示
(2) 小灯泡断路
(3) 1

【分析】
本题围绕测量小灯泡电功率的实验展开，需分三步梳理思路：
1. 补全电路：测量小灯泡电功率时，电压表需并联在小灯泡两端，结合小灯泡额定电压2.5V，电压表选0~3V量程，需将电压表并联到小灯泡两端；
2. 故障分析：电流表无示数说明电路断路，电压表有示数说明电压表两端与电源连通，据此判断故障位置；
3. 额定功率计算：额定电压下的功率为额定功率，先读取电流表示数，再用公式P=UI计算额定功率。
【解析】
（1）测量小灯泡电功率时，电压表应并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选用0~3V量程，将电压表的“3”接线柱与小灯泡的右端接线柱连接，补全电路（如答图所示）；
（2）电流表无示数，说明电路为断路；电压表有示数，说明电压表的正负接线柱与电源两极连通，因此故障为小灯泡断路；
（3）电流表选用0~0.6A量程，分度值为0.02A，由图乙可知电流表示数为0.4A，小灯泡的额定功率P=UI=2.5V×0.4A=1W。
【答案】
2.(1) 如答图所示
(2) 小灯泡断路
(3) 1
【知识点】
测量小灯泡电功率、电路故障分析、电功率计算
【点评】
本题是电学基础实验题，考查实验电路连接、故障判断及额定功率计算，侧重对实验核心知识点的掌握，难度适中。
【难度系数】
0.7
