1.在“探究凸透镜成像规律”时，实验进行一段时间后，蜡烛变短，像会出现在光屏的方，为使像回到光屏中央，合理的操作是或。

1.上 将凸透镜和光屏向下移动 将光屏向上移动

【分析】
要解决这个问题，需结合凸透镜成实像时像与物体的位置关系分析：凸透镜成实像时，像与物体相比是上下颠倒、左右相反的。当蜡烛变短，烛焰的位置向下移动，根据像与物体的对应关系，像会向上移动，因此出现在光屏的上方。要让像回到光屏中央，需保证烛焰、凸透镜、光屏三者的中心在同一高度，可通过调整三者位置实现。
【解析】
凸透镜成实像时，像与物体上下颠倒、左右相反。实验中蜡烛变短，烛焰向下移动，对应的像就会向上移动，故像出现在光屏的上方。为使像回到光屏中央，需调整三者中心在同一高度：①将光屏向上移动，使光屏中心与上移的像对齐；②将凸透镜向下移动，凸透镜光心下移后，像的位置也会随之向下移动，回到光屏中央。
【答案】
上；将凸透镜和光屏向下移动；将光屏向上移动
【知识点】
凸透镜成像规律；实验操作
【点评】
本题围绕凸透镜成像实验的操作展开，重点考查实像的位置特点及调整方法，属于基础实验类题目，需学生掌握实验中“三心同高”的要求，难度适中。
【难度系数】
0.6

2.小明同学利用光具座“探究凸透镜成像规律”实验时，将点燃的蜡烛放在距凸透镜光心20 cm处时，在另一侧的光屏上得到一个清晰、等大的像，则透镜的焦距为 cm；将蜡烛移到距透镜光心25 cm处时，应调节光屏（选填“远离”或“靠近”）透镜，才能在光屏上得到一个清晰的像，该像是（选填“倒立”或“正立”）、（选填“放大”或“缩小”）的实像。

2.10 靠近 倒立 缩小

【分析】
要解决这道题，需结合凸透镜成像规律分析：首先，根据“物距等于2倍焦距时成等大实像”的规律确定透镜焦距；其次，当物距变化时，依据“物远像近像变小”的规律判断光屏移动方向，再结合物距与焦距的关系确定像的性质。
【解析】
1. 当蜡烛距凸透镜光心20cm时，光屏上成清晰等大的像，根据凸透镜成像规律：当$u=2f$时，成倒立、等大的实像，因此$2f=20cm$，解得焦距$f=10cm$；
2. 当蜡烛移到距透镜光心25cm处时，物距$u=25cm$，此时$u＞2f$（$2f=20cm$），根据凸透镜成像规律，物距增大时像距减小，因此应调节光屏靠近透镜；此时成倒立、缩小的实像。
【答案】
10 靠近 倒立 缩小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的基础应用，核心是掌握物距、像距与像的性质的对应关系，属于实验基础题，难度适中。
【难度系数】
0.7

3.在探究“凸透镜成实像时，像距与物距的关系”实验中，下列做法正确的是（）

A.尽量选择较暗的环境进行实验
B.组装器材时，将蜡烛放在凸透镜与光屏之间
C.实验前要调整烛焰、凸透镜和光屏三者的中心在同一直线上
D.实验中，物距要始终大于二倍焦距

3.A

【分析】本题考查凸透镜成实像实验的操作规范，需结合实验的基本要求逐一判断每个选项的正确性，明确实验环境、器材组装、中心调整、物距选择等要点的规则。
【解析】逐一分析各选项：
选项A：实验时选择较暗环境，可减少周围光线对烛焰像的干扰，使成像更清晰，该做法正确。
选项B：组装器材时，应将蜡烛、凸透镜、光屏依次沿光具座排列，蜡烛在凸透镜的一侧，光屏在凸透镜的另一侧，不能将蜡烛放在凸透镜与光屏之间，该做法错误。
选项C：实验前需调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是让像成在光屏中央，而非“同一直线上”，该说法错误。
选项D：探究像距与物距的关系需多次改变物距，物距不仅要大于二倍焦距，还需在一倍焦距和二倍焦距之间等（成实像时物距大于一倍焦距），并非始终大于二倍焦距，该做法错误。
【答案】A
【知识点】凸透镜成像实验操作、实像探究实验
【点评】本题聚焦凸透镜成实像实验的基础操作，考查学生对实验规范的掌握程度，属于初中物理光学部分的基础题型。
【难度系数】0.6

4.在“探究凸透镜成像规律”时，开始时烛焰在光屏上成缩小的像，接着把物距调整为刚才的一半，移动光屏使烛焰在光屏上成像，此时的像（）

A.是放大的
B.是缩小的
C.是等大的
D.以上三种都有可能

4.D

【分析】首先明确凸透镜成缩小实像的条件是物距$ u＞2f $。题目中初始物距$ u $满足$ u＞2f $，将物距调整为原来的一半后，新物距$ u'=\frac{u}{2} $，需结合初始物距的具体范围分析$ u' $对应的成像情况：若初始$ u＞4f $，则$ u'＞2f $，成缩小像；若初始$ u=4f $，则$ u'=2f $，成等大像；若初始$ 2f＜u＜4f $，则$ f＜u'＜2f $，成放大像。因此三种情况都有可能，需全面考虑不同初始物距的可能性。
【解析】根据凸透镜成像规律，当光屏上成缩小的像时，物距满足$ u＞2f $。将物距调整为原来的一半后，新物距$ u'=\frac{u}{2} $，结合初始物距$ u $的范围分情况讨论：
1. 若初始物距$ u＞4f $，则新物距$ u'=\frac{u}{2}＞2f $，此时成倒立、缩小的实像；
2. 若初始物距$ u=4f $，则新物距$ u'=\frac{u}{2}=2f $，此时成倒立、等大的实像；
3. 若初始物距$ 2f＜u＜4f $，则新物距$ f＜u'=\frac{u}{2}＜2f $，此时成倒立、放大的实像；
综上，三种成像情况都存在，因此答案为D。
【答案】D
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，核心是要明确物距变化后，需结合初始物距的范围全面分析成像情况，避免片面判断，考查学生对规律的灵活掌握和分类讨论的思维能力。
【难度系数】0.4

5.在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10 cm。

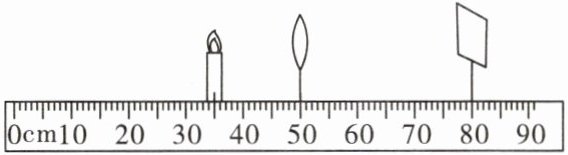

(1)将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、（选填“放大”或“缩小”）的实像。
(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动，此时的像与原来的像相比（选填“变大”或“变小”）。

5.(1)放大 (2)靠近 变小

【分析】
要解决这道题，需结合凸透镜成像规律分析：首先计算物距，结合焦距判断成像性质；再根据物距变化，利用“物远像近像变小”的规律判断光屏移动方向和像的大小变化。
【解析】
(1) 由图可知，蜡烛在35cm刻度处，凸透镜在50cm刻度处，物距$ u = 50cm - 35cm = 15cm $。已知凸透镜焦距$ f=10cm $，则$ f ＜ u ＜ 2f $，根据凸透镜成像规律，当$ f ＜ u ＜ 2f $时，成倒立、放大的实像，因此第一空填“放大”。
(2) 根据凸透镜成像规律：物距增大时，像距减小，像变小。当蜡烛远离透镜（物距变大），要得到清晰的像，像距需减小，故光屏应向靠近透镜的方向移动；此时像与原来相比变小，因此第二空填“靠近”，第三空填“变小”。
【答案】
(1)放大；(2)靠近；变小
【知识点】
凸透镜成像规律
【点评】
本题考查凸透镜成像规律的应用，属于光学基础题型，核心是掌握物距、像距与成像特点的对应关系，难度适中，是学生需熟练掌握的知识点。
【难度系数】
0.7

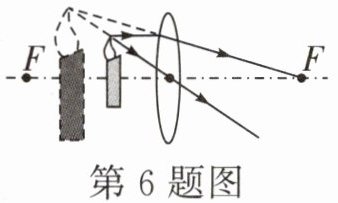

6.如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像情况。此时，凸透镜所成的像是（选填“实”或“虚”）像，光屏（选填“能”或“不能”）承接到，（选填“能”或“不能”）用眼睛看到，当蜡烛逐渐靠近透镜时，像（选填“变大”“变小”或“不变”）。

6.虚 不能 能 变小

【分析】
要解决这道题，需结合凸透镜成像规律分析：首先观察蜡烛与凸透镜的位置，判断物距和焦距的关系；再根据凸透镜成像规律，明确虚像的特点（是否能被光屏承接、能否被眼睛看到）；最后分析蜡烛靠近透镜时虚像的变化规律。
【解析】
1. 判断像的类型：由图可知，蜡烛位于凸透镜的一倍焦距以内（$u＜f$），根据凸透镜成像规律，此时成正立、放大的虚像，因此第一个空填“虚”。
2. 光屏能否承接：虚像是折射光线的反向延长线会聚形成的，不是实际光线会聚的，所以光屏无法承接到该像，第二个空填“不能”。
3. 眼睛能否看到：虚像的光线会进入人眼，人眼逆着光线的传播方向可以看到虚像，因此能看到，第三个空填“能”。
4. 蜡烛靠近透镜时像的变化：当蜡烛靠近透镜（物距减小，仍满足$u＜f$），根据凸透镜成虚像的规律，物距越小，虚像越小，所以像变小，第四个空填“变小”。
【答案】
虚 不能 能 变小
【知识点】
凸透镜成像规律；虚像的特点
【点评】
本题考查凸透镜成像规律中虚像的相关知识，属于基础题型，需要学生掌握物距小于焦距时的成像特点，难度适中。
【难度系数】
0.6

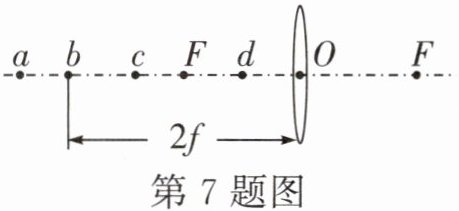

7.如图所示,若想在位于凸透镜右边的光屏上(图中光屏未画出)得到烛焰清晰、放大的像,那么点燃的蜡烛应置于图中的 ()

A.a点
B.b点
C.c点
D.d点

7.C

【分析】
要解决本题，需结合凸透镜成像规律分析：首先明确题目要求是在光屏上得到清晰、放大的像，说明该像为实像（虚像无法用光屏承接）。根据凸透镜成像规律，不同物距对应不同的像的性质：①物距$u＞2f$时，成倒立、缩小的实像；②物距$u=2f$时，成倒立、等大的实像；③物距$f＜u＜2f$时，成倒立、放大的实像；④物距$u＜f$时，成正立、放大的虚像。再结合图中各点的位置，判断对应的物距范围，即可得出符合要求的点。
【解析】
根据凸透镜成像规律，光屏能承接的是实像，要得到放大的实像，需满足物距在一倍焦距和二倍焦距之间（$f＜u＜2f$）。逐一分析选项：
A选项a点：物距$u＞2f$，成倒立、缩小的实像，不符合要求；
B选项b点：物距$u=2f$，成倒立、等大的实像，不符合要求；
C选项c点：物距$f＜u＜2f$，成倒立、放大的实像，符合题目要求；
D选项d点：物距$u＜f$，成正立、放大的虚像，虚像无法用光屏承接，不符合要求。
因此答案为C。
【答案】
C
【知识点】
凸透镜成像规律；实像与虚像的区别
【点评】
本题考查凸透镜成像规律的应用，核心是掌握不同物距下像的性质，同时明确实像可被光屏承接、虚像不能，属于基础题型，需准确记忆规律并结合图像分析。
【难度系数】
0.6

8.一个物体通过凸透镜成像于光屏上，若将透镜的下半部分遮住，则下列说法正确的是（）

A.像只剩上半部分
B.像变得模糊不清了
C.像下半部分变暗，上半部分亮度不变
D.像依然完整，只是整个像的亮度变暗了

8.D

【分析】
要解决这道题，需明确凸透镜成像的核心原理：物体上每个点发出的光线会射向凸透镜的所有区域，经折射后会聚成对应的像点，最终形成完整的像。当遮住透镜下半部分时，仅减少了通过透镜的光线总量，不会影响像的完整性，据此分析各选项即可。
【解析】
凸透镜成实像时，物体上任意一点发出的光线，都会经过凸透镜的各个部分（上半部分、下半部分等）折射后，会聚到该点对应的像点，因此形成的像是完整的。当遮住透镜的下半部分时，物体发出的光线仍能通过透镜的上半部分折射并会聚成完整的像，只是由于通过透镜的光线数量减少，整个像的亮度会变暗。逐一分析选项：A选项错误，像不会只剩上半部分；B选项错误，像依然清晰；C选项错误，不是下半部分变暗，而是整体亮度变暗；D选项正确，符合上述分析。
【答案】
D
【知识点】
凸透镜成像原理、透镜的光学性质
【点评】
本题考查凸透镜成像的基础知识点，易错点是学生易误认为遮住透镜部分会导致像缺失，需明确透镜各部分均可折射光线形成完整像，是初中物理光学部分的常考基础题。
【难度系数】
0.6

9.在探究凸透镜成像规律的实验中,若像成在光屏的左侧,则下列操作中一定不能使像成在光屏上的是 ()


A.只将光屏向左适当移动
B.只将蜡烛适当向右移动
C.只在凸透镜前放一合适的凹透镜
D.只更换一个焦距较小的凸透镜

9.D 【解析】若像成在光屏的左侧，可将光屏向左移，故A正确；由于凸透镜成实像时，物近像远像变大，此时将蜡烛适当向右移动，物距减小，像距变大，像右移，像可成在光屏上，故B正确；由于凹透镜对光线有发散作用，在凸透镜前放一合适的凹透镜，会使像距变大，像右移，像可成在光屏上，故C正确；只更换一个焦距较小的凸透镜，相当于增大物距，减小像距，像会向左移，像不会出现在光屏上，故D错误。

【分析】
本题考查凸透镜成像规律的应用，题目要求找出“一定不能使像成在光屏上”的操作。需结合凸透镜成像时物距、像距的变化规律，凹透镜对光线的作用，以及凸透镜焦距对成像的影响，逐一分析各选项的可行性。
【解析】
选项A：像成在光屏左侧，将光屏向左适当移动，可使光屏移动到像的位置，让像成在光屏上，该操作可行，故A不符合题意。
选项B：凸透镜成实像时，“物近像远像变大”。只将蜡烛适当向右移动，物距减小，像距会增大，像向右移动，可成在光屏上，该操作可行，故B不符合题意。
选项C：凹透镜对光线有发散作用，在凸透镜前放合适的凹透镜，会使光线延迟会聚，像距变大，像向右移动，可成在光屏上，该操作可行，故C不符合题意。
选项D：更换焦距较小的凸透镜，凸透镜焦距越小，会聚能力越强，光线会更早会聚，像距变小，像会向左移动，无法成在光屏上，该操作不可行，故D符合题意。
【答案】
D
【知识点】
凸透镜成像规律、透镜对光线的作用
【点评】
本题围绕凸透镜成像实验，结合透镜的光学性质，考查学生对成像时物距、像距变化规律的理解，需准确分析各操作对像位置的影响，属于中等难度的实验题。
【难度系数】
0.5
