1. 萌小牛仔细观察了买来的小灯泡。右下图是小灯泡的结构示意图，以下说法错误的是()。
A. ①是玻璃泡
B. ③是小灯泡的发光部位
C. ④和⑤分别连接干电池的正负极可点亮小灯泡
D. 如果②断开了，小灯泡就不可能发光了

2. 萌小牛在连接电路时，发现干电池和导线瞬间发热发烫，小灯泡不能发光，干电池中的电也很快消耗完了，其原因可能是()。
A. 干电池电太足
B. 干电池短路了
C. 小灯泡坏了
D. 导线断了

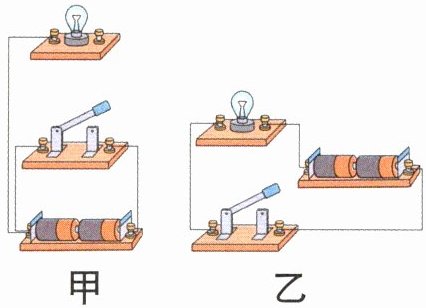

3. 萌小牛按照甲、乙两幅图组装电路(均使用新干电池)，闭合开关后发现小灯泡都不发光。下列分析正确的是()。
A. 甲图的灯泡有电流通过，乙图没有
B. 乙图的灯泡有电流通过，甲图没有
C. 甲、乙两图的灯泡中都没有电流通过
D. 甲图中更换灯泡就可以发光

4. (多选)萌小牛想在电路中同时点亮两个小灯泡，以下为萌小牛设计的电路，其中不能使两个小灯泡都发光的是()。

5. 若正确连接的电路中小灯泡不发光，我们可以用帮助找到电路故障。

1.B 2.B 3.C 4.BD 5.检测器

情境02 水能不能导电
萌小牛和白小兔想探究不同类型的水是导体还是绝缘体，他们将导电性检测器的两个检测头接触一下，确认检测器能正常工作后依次放入矿泉水和盐水中，实验
现象如下图。

1. 根据图中小灯泡的发光情况可以知道盐水是（填“导体”或“绝缘体”）。
2. [新趋势·创新思维]白小兔提出，接入矿泉水的电路不能使小灯泡发光，因此矿泉水是绝缘体。你认为白小兔的说法（）。
A.正确，小灯泡不发光说明电路中一定没有电流
B.错误，小灯泡不发光有可能是电流太小了，不能直接证明它是绝缘体
C.错误，矿泉水为液体，液体都是导体

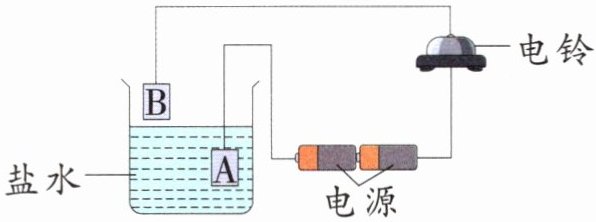

3. 萌小牛根据实验结果制作了一个水位报警器，如右图，在烧杯内装入盐水，将A、B两个金属块与导线相连，当水位达到金属块（填“A”或“B”）位置时，电铃会发出响声，从而起到警报的作用。

4. 在水位报警器装置内，盐水和金属块的作用与简单电路中的（）相同。
A.电源
B.用电器
C.开关
D.导线

1.导体 2.B 3.B 4.C
