3.老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应（）。
A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸近一些
D.报纸与放大镜不动，眼睛离报纸远一些
A.报纸与眼睛不动，放大镜离报纸远一些
B.报纸与眼睛不动，放大镜离报纸近一些
C.报纸与放大镜不动，眼睛离报纸近一些
D.报纸与放大镜不动，眼睛离报纸远一些
答案
A
解析
【分析】首先明确放大镜是利用凸透镜成正立放大虚像的原理工作的，需回忆凸透镜成虚像时物距与像大小的关系：当凸透镜成虚像时，物距（物体到透镜的距离）在一倍焦距以内，物距越大，所成的虚像越大。接下来分析各选项，判断哪种操作能满足“看到更大的清晰像”的要求。
【解析】放大镜的本质是凸透镜，成正立、放大的虚像，此时物距$u ＜$焦距$f$。根据凸透镜成像规律：成虚像时，物距越大（物体离透镜越远，且不超过一倍焦距），虚像越大。
选项A：报纸与眼睛不动，放大镜离报纸远一些，即物距增大（仍在一倍焦距内），虚像变大，符合要求；
选项B：放大镜离报纸近一些，物距减小，虚像变小，不符合；
选项C、D：报纸与放大镜不动，仅眼睛移动，不会改变物距，像的大小不变，不符合要求。
【答案】A
【知识点】凸透镜成像规律、放大镜的原理
【点评】本题考查凸透镜成虚像的规律应用，属于光学基础题，需牢记放大镜成像时物距与像大小的关系即可解答。
【难度系数】0.6
【解析】放大镜的本质是凸透镜，成正立、放大的虚像，此时物距$u ＜$焦距$f$。根据凸透镜成像规律：成虚像时，物距越大（物体离透镜越远，且不超过一倍焦距），虚像越大。
选项A：报纸与眼睛不动，放大镜离报纸远一些，即物距增大（仍在一倍焦距内），虚像变大，符合要求；
选项B：放大镜离报纸近一些，物距减小，虚像变小，不符合；
选项C、D：报纸与放大镜不动，仅眼睛移动，不会改变物距，像的大小不变，不符合要求。
【答案】A
【知识点】凸透镜成像规律、放大镜的原理
【点评】本题考查凸透镜成虚像的规律应用，属于光学基础题，需牢记放大镜成像时物距与像大小的关系即可解答。
【难度系数】0.6

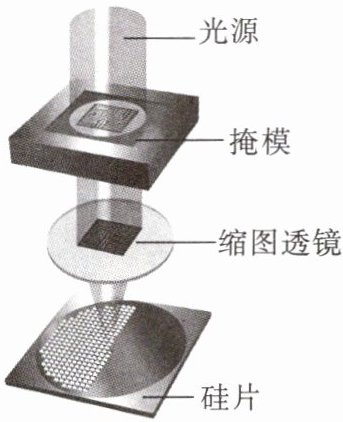

4.（多选）光刻技术是利用缩图透镜将绘制在掩模上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路。其工作原理如图所示。若图示中掩模上的电路图恰好在硅片上成清晰、缩小的像，下列说法正确的是（）。
A.掩模上的电路图在硅片上成实像
B.掩模位于缩图透镜的二倍焦距以外
C.硅片位于缩图透镜的一倍焦距以内
D.要缩小硅片上的像，需将掩模向下移动
A.掩模上的电路图在硅片上成实像
B.掩模位于缩图透镜的二倍焦距以外
C.硅片位于缩图透镜的一倍焦距以内
D.要缩小硅片上的像，需将掩模向下移动
答案
AB
解析
【分析】
缩图透镜属于凸透镜，题目中明确掩模的电路图在硅片上成清晰缩小的像，需结合凸透镜成像规律分析各选项：凸透镜成实像时遵循“物远像近像变小”的规律，当物距大于二倍焦距时，成倒立、缩小的实像，像距在一倍焦距与二倍焦距之间，这是照相机的成像原理，本题缩图透镜的工作原理与此类似，据此逐一判断选项。
【解析】
缩图透镜是凸透镜，根据成像特点分析：
1. 凸透镜成缩小的像时，一定是实像（虚像无法呈现在硅片这类光屏上），因此掩模上的电路图在硅片上成实像，A选项正确；
2. 凸透镜成倒立、缩小实像的条件是：物距（掩模到缩图透镜的距离）大于二倍焦距，即掩模位于缩图透镜的二倍焦距以外，B选项正确；
3. 该成像的像距（硅片到缩图透镜的距离）应在一倍焦距和二倍焦距之间，若在一倍焦距以内，成的是虚像，无法在硅片上承接，C选项错误；
4. 根据“物远像近像变小”，要缩小硅片上的像，需增大物距，应将掩模向上移动（远离透镜）；若向下移动掩模，物距减小，像会变大，D选项错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
凸透镜成像规律、实像与虚像
【点评】
本题结合光刻技术考查凸透镜成像规律的应用，需牢记凸透镜成缩小实像的条件及物距、像距的变化规律，属于基础应用类题目，需准确区分不同成像情况的条件。
【难度系数】
0.6
缩图透镜属于凸透镜，题目中明确掩模的电路图在硅片上成清晰缩小的像，需结合凸透镜成像规律分析各选项：凸透镜成实像时遵循“物远像近像变小”的规律，当物距大于二倍焦距时，成倒立、缩小的实像，像距在一倍焦距与二倍焦距之间，这是照相机的成像原理，本题缩图透镜的工作原理与此类似，据此逐一判断选项。
【解析】
缩图透镜是凸透镜，根据成像特点分析：
1. 凸透镜成缩小的像时，一定是实像（虚像无法呈现在硅片这类光屏上），因此掩模上的电路图在硅片上成实像，A选项正确；
2. 凸透镜成倒立、缩小实像的条件是：物距（掩模到缩图透镜的距离）大于二倍焦距，即掩模位于缩图透镜的二倍焦距以外，B选项正确；
3. 该成像的像距（硅片到缩图透镜的距离）应在一倍焦距和二倍焦距之间，若在一倍焦距以内，成的是虚像，无法在硅片上承接，C选项错误；
4. 根据“物远像近像变小”，要缩小硅片上的像，需增大物距，应将掩模向上移动（远离透镜）；若向下移动掩模，物距减小，像会变大，D选项错误。
综上，正确选项为AB。
【答案】
AB
【知识点】
凸透镜成像规律、实像与虚像
【点评】
本题结合光刻技术考查凸透镜成像规律的应用，需牢记凸透镜成缩小实像的条件及物距、像距的变化规律，属于基础应用类题目，需准确区分不同成像情况的条件。
【难度系数】
0.6
5.如图所示，拿一副远视眼镜（凸透镜）放在凸透镜前，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊。为了能在光屏上重新得到清晰的像，下列操作可行的是()。
A.将蜡烛靠近凸透镜
B.将光屏靠近凸透镜
C.将光屏远离凸透镜
D.将光屏和蜡烛同时靠近凸透镜
A.将蜡烛靠近凸透镜
B.将光屏靠近凸透镜
C.将光屏远离凸透镜
D.将光屏和蜡烛同时靠近凸透镜
答案
C
解析
【分析】首先明确远视眼镜是凸透镜，对光线有会聚作用。当远视眼镜放在凸透镜前时，光线被提前会聚，光屏上呈现清晰的像；移走远视眼镜后，光线的会聚能力减弱，烛焰的像会成在光屏的后方，因此需要调整光屏位置使像重新落在光屏上，结合凸透镜成像规律分析各选项。
【解析】远视眼镜属于凸透镜，对光线有会聚作用。当远视眼镜放在凸透镜前时，光线经两次会聚（远视镜和凸透镜），像距较小，光屏上能成清晰的像；移走远视眼镜后，光线的会聚能力减弱，烛焰的像成在光屏的后方。要使像重新落在光屏上，需增大像距，因此应将光屏远离凸透镜。分析选项：A.将蜡烛靠近凸透镜，物距减小，像距会进一步增大，无法让像回到光屏，错误；B.将光屏靠近凸透镜，像距更小，无法承接像，错误；C.将光屏远离凸透镜，增大像距，可承接清晰的像，正确；D.将光屏和蜡烛同时靠近凸透镜，物距减小像距增大，仍无法让像回到光屏，错误。
【答案】C
【知识点】凸透镜成像规律、透镜对光线的作用
【点评】本题结合远视眼镜的光学特性，考查凸透镜成像规律的应用，关键是理解凸透镜的会聚作用对像距的影响，属于基础应用类题目。
【难度系数】0.5
【解析】远视眼镜属于凸透镜，对光线有会聚作用。当远视眼镜放在凸透镜前时，光线经两次会聚（远视镜和凸透镜），像距较小，光屏上能成清晰的像；移走远视眼镜后，光线的会聚能力减弱，烛焰的像成在光屏的后方。要使像重新落在光屏上，需增大像距，因此应将光屏远离凸透镜。分析选项：A.将蜡烛靠近凸透镜，物距减小，像距会进一步增大，无法让像回到光屏，错误；B.将光屏靠近凸透镜，像距更小，无法承接像，错误；C.将光屏远离凸透镜，增大像距，可承接清晰的像，正确；D.将光屏和蜡烛同时靠近凸透镜，物距减小像距增大，仍无法让像回到光屏，错误。
【答案】C
【知识点】凸透镜成像规律、透镜对光线的作用
【点评】本题结合远视眼镜的光学特性，考查凸透镜成像规律的应用，关键是理解凸透镜的会聚作用对像距的影响，属于基础应用类题目。
【难度系数】0.5

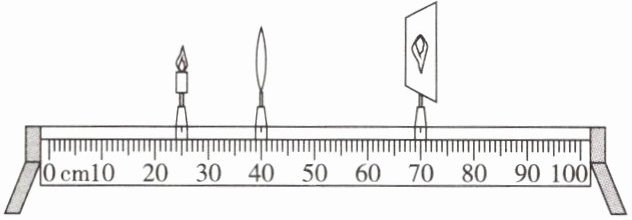

6.(多选)小明用自制的水凸透镜探究凸透镜成像的规律。当蜡烛、水凸透镜和光屏位于如图所示的位置时,光屏上呈现烛焰清晰的像。下列说法正确的是()。
A.此时的成像规律与照相机的相同
B.此时水凸透镜的焦距为15.0 cm
C.调节水凸透镜的厚度可改变其焦距
D.蜡烛燃烧变短,光屏上的像会向上移动
A.此时的成像规律与照相机的相同
B.此时水凸透镜的焦距为15.0 cm
C.调节水凸透镜的厚度可改变其焦距
D.蜡烛燃烧变短,光屏上的像会向上移动
答案
CD
解析
【分析】
要解决这道题，需结合凸透镜成像规律，先确定图中的物距、像距，再逐一分析每个选项：
1. 计算物距和像距：蜡烛在25cm刻度处，凸透镜在40cm刻度处，物距$u=40cm-25cm=15cm$；光屏在70cm刻度处，像距$v=70cm-40cm=30cm$。
2. 分析选项A：此时像距大于物距，根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，应用为投影仪；而照相机是$u＞2f$时成倒立缩小实像，故A错误。
3. 分析选项B：根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=15cm$、$v=30cm$，解得$f=10cm$，并非15cm，故B错误。
4. 分析选项C：凸透镜的焦距与凸度有关，水凸透镜厚度改变即凸度改变，焦距会随之变化，故C正确。
5. 分析选项D：凸透镜成倒立的实像，蜡烛燃烧变短（烛焰向下移动），像会向相反方向（向上）移动，故D正确。
【解析】
根据图示可得：物距$u=40cm-25cm=15cm$，像距$v=70cm-40cm=30cm$。
选项A：此时像距大于物距，成倒立放大的实像，对应投影仪的成像规律，与照相机（成倒立缩小实像）不符，A错误。
选项B：由凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=15cm$、$v=30cm$，计算得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，即焦距$f=10cm$，B错误。
选项C：凸透镜的焦距由其凸度决定，水凸透镜的厚度改变会导致凸度变化，因此可改变焦距，C正确。
选项D：凸透镜成倒立的实像，蜡烛燃烧变短（烛焰向下移动），像会向与物体移动相反的方向（向上）移动，D正确。
【答案】
CD
【知识点】
凸透镜成像规律，凸透镜焦距，实像的特点
【点评】
本题考查凸透镜成像规律的应用，需掌握物距、像距与焦距的关系，凸透镜焦距的影响因素，以及实像的移动规律，是光学部分的基础题型，需细心分析各选项。
【难度系数】
0.5
要解决这道题，需结合凸透镜成像规律，先确定图中的物距、像距，再逐一分析每个选项：
1. 计算物距和像距：蜡烛在25cm刻度处，凸透镜在40cm刻度处，物距$u=40cm-25cm=15cm$；光屏在70cm刻度处，像距$v=70cm-40cm=30cm$。
2. 分析选项A：此时像距大于物距，根据凸透镜成像规律，当$f＜u＜2f$时，成倒立、放大的实像，应用为投影仪；而照相机是$u＞2f$时成倒立缩小实像，故A错误。
3. 分析选项B：根据凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=15cm$、$v=30cm$，解得$f=10cm$，并非15cm，故B错误。
4. 分析选项C：凸透镜的焦距与凸度有关，水凸透镜厚度改变即凸度改变，焦距会随之变化，故C正确。
5. 分析选项D：凸透镜成倒立的实像，蜡烛燃烧变短（烛焰向下移动），像会向相反方向（向上）移动，故D正确。
【解析】
根据图示可得：物距$u=40cm-25cm=15cm$，像距$v=70cm-40cm=30cm$。
选项A：此时像距大于物距，成倒立放大的实像，对应投影仪的成像规律，与照相机（成倒立缩小实像）不符，A错误。
选项B：由凸透镜成像公式$\frac{1}{f}=\frac{1}{u}+\frac{1}{v}$，代入$u=15cm$、$v=30cm$，计算得$\frac{1}{f}=\frac{1}{15}+\frac{1}{30}=\frac{1}{10}$，即焦距$f=10cm$，B错误。
选项C：凸透镜的焦距由其凸度决定，水凸透镜的厚度改变会导致凸度变化，因此可改变焦距，C正确。
选项D：凸透镜成倒立的实像，蜡烛燃烧变短（烛焰向下移动），像会向与物体移动相反的方向（向上）移动，D正确。
【答案】
CD
【知识点】
凸透镜成像规律，凸透镜焦距，实像的特点
【点评】
本题考查凸透镜成像规律的应用，需掌握物距、像距与焦距的关系，凸透镜焦距的影响因素，以及实像的移动规律，是光学部分的基础题型，需细心分析各选项。
【难度系数】
0.5
7.实验小组在“探究凸透镜成像的规律”的实验中，有以下操作。
如图所示，点燃蜡烛后，光屏上恰能成清晰的像，（选填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案。
方案一：仅将光屏向移动一段距离；
方案二：仅换用焦距较的凸透镜。
如图所示，点燃蜡烛后，光屏上恰能成清晰的像，（选填“照相机”“投影仪”或“放大镜”）就是根据该成像特点制成的。将蜡烛向左移动一段距离，光屏上的像变模糊了，为了使光屏上再次成清晰的像，同学们提出了两种不同的解决方案。
方案一：仅将光屏向移动一段距离；
方案二：仅换用焦距较的凸透镜。
答案
照相机；左；大
解析
【分析】
首先观察图中蜡烛、凸透镜、光屏的位置，确定物距和像距的大小关系，判断成像特点对应光学仪器；再根据凸透镜成像规律分析蜡烛左移后像距的变化，确定光屏移动方向；最后结合焦距对凸透镜会聚能力的影响，分析换透镜的方案。
【解析】
1. 判断成像特点：由图可知，蜡烛到凸透镜的距离（物距u）大于凸透镜到光屏的距离（像距v），根据凸透镜成像规律，当u＞2f时，成倒立、缩小的实像，照相机就是利用这一成像特点制成的，因此第一空填照相机。
2. 确定光屏移动方向：蜡烛向左移动，物距变大，根据凸透镜成像规律“物远像近像变小”，像距会变小，所以仅将光屏向左移动一段距离，才能再次成清晰的像，故第二空填左。
3. 分析换透镜的方案：蜡烛左移后物距变大，若不移动光屏，要使像仍成在光屏上，需要减弱凸透镜的会聚能力，换用焦距较大的凸透镜（焦距越大，会聚能力越弱），这样像会向后移动到原光屏位置，因此第三空填大。
【答案】
照相机；左；大
【知识点】
凸透镜成像规律、照相机原理
【点评】
本题考查凸透镜成像规律的实际应用，需熟练掌握成像规律的动态变化，以及焦距对成像的影响，属于光学基础题型。
【难度系数】
0.5
首先观察图中蜡烛、凸透镜、光屏的位置，确定物距和像距的大小关系，判断成像特点对应光学仪器；再根据凸透镜成像规律分析蜡烛左移后像距的变化，确定光屏移动方向；最后结合焦距对凸透镜会聚能力的影响，分析换透镜的方案。
【解析】
1. 判断成像特点：由图可知，蜡烛到凸透镜的距离（物距u）大于凸透镜到光屏的距离（像距v），根据凸透镜成像规律，当u＞2f时，成倒立、缩小的实像，照相机就是利用这一成像特点制成的，因此第一空填照相机。
2. 确定光屏移动方向：蜡烛向左移动，物距变大，根据凸透镜成像规律“物远像近像变小”，像距会变小，所以仅将光屏向左移动一段距离，才能再次成清晰的像，故第二空填左。
3. 分析换透镜的方案：蜡烛左移后物距变大，若不移动光屏，要使像仍成在光屏上，需要减弱凸透镜的会聚能力，换用焦距较大的凸透镜（焦距越大，会聚能力越弱），这样像会向后移动到原光屏位置，因此第三空填大。
【答案】
照相机；左；大
【知识点】
凸透镜成像规律、照相机原理
【点评】
本题考查凸透镜成像规律的实际应用，需熟练掌握成像规律的动态变化，以及焦距对成像的影响，属于光学基础题型。
【难度系数】
0.5
8.为保障市民的出行安全，交管部门在很多十字路口安装了监控摄像头，它可以拍下违章车辆的现场照片。拍照时，摄像头的镜头相当于一个（选填“凸”或“凹”）透镜，所成的像是（选填“放大”“缩小”或“等大”）的实像；当车辆远离摄像头时，所成的像将会（选填“变大”“变小”或“不变”）。
答案
解：
监控摄像头的镜头相当于一个凸透镜，拍照时车辆位于镜头的2倍焦距以外，根据凸透镜成像规律，此时所成的像是倒立、缩小的实像；
当车辆远离摄像头时，物距增大，根据凸透镜成像“物远像近像变小”的规律，所成的像将会变小。
答案依次为：凸；缩小；变小。
监控摄像头的镜头相当于一个凸透镜，拍照时车辆位于镜头的2倍焦距以外，根据凸透镜成像规律，此时所成的像是倒立、缩小的实像；
当车辆远离摄像头时，物距增大，根据凸透镜成像“物远像近像变小”的规律，所成的像将会变小。
答案依次为：凸；缩小；变小。
解析
【分析】首先，回忆常见光学成像设备的镜头类型，摄像头的镜头与照相机镜头类似，属于凸透镜；接着结合凸透镜成像规律，当物距大于2倍焦距时，成倒立、缩小的实像，这是摄像头的成像原理；最后根据凸透镜成像的动态规律“物远像近像变小”，判断车辆远离时像的变化，即可得出答案。
【解析】摄像头的镜头相当于凸透镜，拍照时车辆位于镜头的2倍焦距以外，根据凸透镜成像规律，此时成倒立、缩小的实像；当车辆远离摄像头时，物距增大，根据凸透镜成像“物远像近像变小”的规律，所成的像将会变小。因此三个空依次填凸、缩小、变小。
【答案】凸；缩小；变小
【知识点】凸透镜成像规律
【点评】本题结合生活中的监控摄像头，考查凸透镜成像规律的应用，将物理知识与实际生活紧密结合，属于基础题型，难度较低。
【难度系数】0.6
【解析】摄像头的镜头相当于凸透镜，拍照时车辆位于镜头的2倍焦距以外，根据凸透镜成像规律，此时成倒立、缩小的实像；当车辆远离摄像头时，物距增大，根据凸透镜成像“物远像近像变小”的规律，所成的像将会变小。因此三个空依次填凸、缩小、变小。
【答案】凸；缩小；变小
【知识点】凸透镜成像规律
【点评】本题结合生活中的监控摄像头，考查凸透镜成像规律的应用，将物理知识与实际生活紧密结合，属于基础题型，难度较低。
【难度系数】0.6
