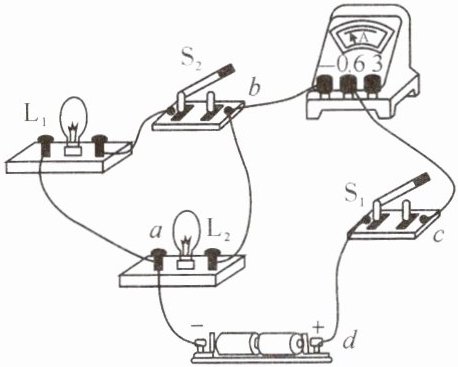

7. 如图,电路中,闭合开关$S_1$、$S_2$,电流表、灯泡$L_1$和$L_2$均能正常工作,则下列说法正确的是(
A.开关$S_1$闭合,$S_2$断开,电源外部电流流向为$a→b→c→d$
B.开关$S_1$、$S_2$都闭合,灯泡$L_1$和$L_2$并联
C.开关$S_1$、$S_2$都闭合,通过灯泡$L_1$的电流一定大于通过灯泡$L_2$的电流
D.闭合$S_1$、$S_2$中任意一个开关,都会有灯泡发光
B
)。A.开关$S_1$闭合,$S_2$断开,电源外部电流流向为$a→b→c→d$
B.开关$S_1$、$S_2$都闭合,灯泡$L_1$和$L_2$并联
C.开关$S_1$、$S_2$都闭合,通过灯泡$L_1$的电流一定大于通过灯泡$L_2$的电流
D.闭合$S_1$、$S_2$中任意一个开关,都会有灯泡发光
答案
7.B
解析
【分析】
要解决本题，需先梳理实物电路的连接结构，明确电流路径、开关的控制作用，再逐一分析每个选项：
1. 先明确电路节点：电源正极接开关S₁的c端，电源负极接a点；电流表接在S₁和b点之间；L₁左端接a，右端接S₂左端；L₂左端接a，右端接b；S₂接在b和L₁右端之间。
2. 分析各选项的正误：
选项A：电源外部电流从正极流向负极，S₁闭合、S₂断开时，电流从正极d出发经S₁、电流表到b点，但S₂断开后b无通路，且电流流向应为正极到负极，A中流向完全错误。
选项B：S₁、S₂都闭合时，电流到b点后分两路，分别经L₁、L₂回到负极，两灯两端都接在a和b，属于并联。
选项C：并联电路电压相等，电流大小由电阻决定，题目未给出电阻，无法比较电流。
选项D：仅闭合单个开关时，电路断路，无灯泡发光。
【解析】
逐一分析各选项：
选项A：开关S₁闭合、S₂断开时，电源外部电流从正极（d）出发，经S₁、电流表到b点，因S₂断开，电路断路；且电流方向应为正极流向负极，而非a→b→c→d，故A错误。
选项B：开关S₁、S₂都闭合时，电流从电流表到b点后，分为两条支路：①b→S₂→L₁→a→电源负极；②b→L₂→a→电源负极，因此L₁和L₂并联，故B正确。
选项C：并联电路各支路电压相等，根据I=U/R，电流大小取决于电阻，题目未给出L₁、L₂的电阻，无法确定电流大小，故C错误。
选项D：仅闭合S₁时，S₂断开，电路无通路，灯泡不发光；仅闭合S₂时，S₁断开，电源未接入电路，灯泡也不发光，故D错误。
【答案】
B
【知识点】
并联电路、电流方向、电路分析
【点评】
本题考查基础电路的连接判断、电流路径分析，需结合实物图明确开关对电路的控制作用，以及并联电路的特点，是电路部分的基础题型，需仔细分析各支路的通断情况。
【难度系数】
0.5
要解决本题，需先梳理实物电路的连接结构，明确电流路径、开关的控制作用，再逐一分析每个选项：
1. 先明确电路节点：电源正极接开关S₁的c端，电源负极接a点；电流表接在S₁和b点之间；L₁左端接a，右端接S₂左端；L₂左端接a，右端接b；S₂接在b和L₁右端之间。
2. 分析各选项的正误：
选项A：电源外部电流从正极流向负极，S₁闭合、S₂断开时，电流从正极d出发经S₁、电流表到b点，但S₂断开后b无通路，且电流流向应为正极到负极，A中流向完全错误。
选项B：S₁、S₂都闭合时，电流到b点后分两路，分别经L₁、L₂回到负极，两灯两端都接在a和b，属于并联。
选项C：并联电路电压相等，电流大小由电阻决定，题目未给出电阻，无法比较电流。
选项D：仅闭合单个开关时，电路断路，无灯泡发光。
【解析】
逐一分析各选项：
选项A：开关S₁闭合、S₂断开时，电源外部电流从正极（d）出发，经S₁、电流表到b点，因S₂断开，电路断路；且电流方向应为正极流向负极，而非a→b→c→d，故A错误。
选项B：开关S₁、S₂都闭合时，电流从电流表到b点后，分为两条支路：①b→S₂→L₁→a→电源负极；②b→L₂→a→电源负极，因此L₁和L₂并联，故B正确。
选项C：并联电路各支路电压相等，根据I=U/R，电流大小取决于电阻，题目未给出L₁、L₂的电阻，无法确定电流大小，故C错误。
选项D：仅闭合S₁时，S₂断开，电路无通路，灯泡不发光；仅闭合S₂时，S₁断开，电源未接入电路，灯泡也不发光，故D错误。
【答案】
B
【知识点】
并联电路、电流方向、电路分析
【点评】
本题考查基础电路的连接判断、电流路径分析，需结合实物图明确开关对电路的控制作用，以及并联电路的特点，是电路部分的基础题型，需仔细分析各支路的通断情况。
【难度系数】
0.5

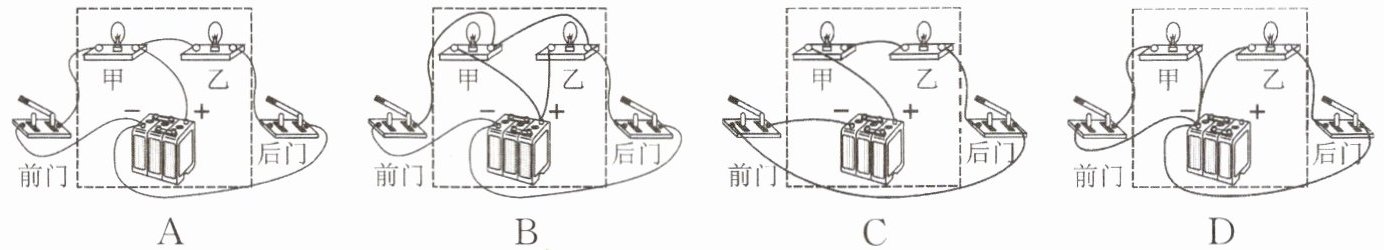

8.学校的前、后门各安装了一个按钮开关，传达室有电池组和甲、乙两盏灯。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路设计符合要求的是（
A
）。答案
8.A
解析
【分析】
要解决此题，需明确题目要求：前门开关控制甲灯，后门开关控制乙灯，因此甲、乙两灯应并联，前门开关在甲灯支路，后门开关在乙灯支路，确保每个开关仅控制对应灯泡。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
选项A：电流路径为，电源正极→后门开关→乙灯→电源负极（闭合后门开关时乙灯亮）；电源正极→前门开关→甲灯→电源负极（闭合前门开关时甲灯亮），完全符合题目要求。
选项B：闭合前门开关时，电流同时经过甲、乙两灯，两灯均亮，无法实现前门仅控制甲灯，不符合要求。
选项C：闭合后门开关时，电流同时经过甲、乙两灯，两灯均亮，无法实现后门仅控制乙灯，不符合要求。
选项D：闭合前门开关时，电源直接短路，会损坏电源，且无法实现对应控制，不符合要求。
【答案】
A
【知识点】
并联电路、开关作用
【点评】
本题考查根据实际要求设计电路，核心是理解并联电路的支路控制特点，需通过分析电流路径判断电路是否符合要求，属于电路基础应用题型。
【难度系数】
0.5
要解决此题，需明确题目要求：前门开关控制甲灯，后门开关控制乙灯，因此甲、乙两灯应并联，前门开关在甲灯支路，后门开关在乙灯支路，确保每个开关仅控制对应灯泡。接下来逐一分析各选项的电路连接是否符合要求。
【解析】
选项A：电流路径为，电源正极→后门开关→乙灯→电源负极（闭合后门开关时乙灯亮）；电源正极→前门开关→甲灯→电源负极（闭合前门开关时甲灯亮），完全符合题目要求。
选项B：闭合前门开关时，电流同时经过甲、乙两灯，两灯均亮，无法实现前门仅控制甲灯，不符合要求。
选项C：闭合后门开关时，电流同时经过甲、乙两灯，两灯均亮，无法实现后门仅控制乙灯，不符合要求。
选项D：闭合前门开关时，电源直接短路，会损坏电源，且无法实现对应控制，不符合要求。
【答案】
A
【知识点】
并联电路、开关作用
【点评】
本题考查根据实际要求设计电路，核心是理解并联电路的支路控制特点，需通过分析电流路径判断电路是否符合要求，属于电路基础应用题型。
【难度系数】
0.5

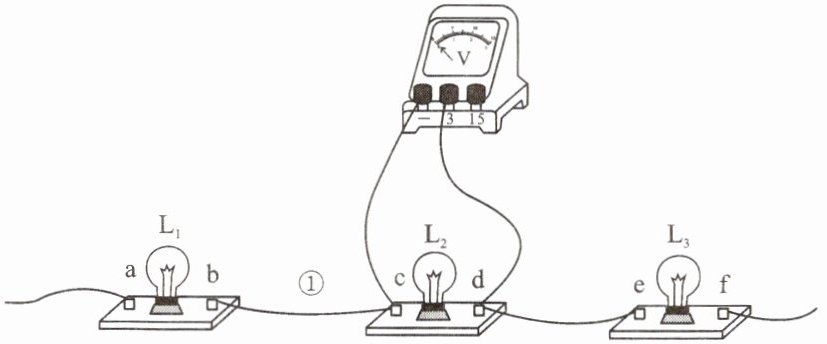

9. 将如图所示的三个串联的灯泡与电源连接，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$发光，$\mathrm{L}_3$不发光，电压表有示数。下列说法正确的是(
A.a接线柱接电源正极，f接线柱接电源负极
B.导线①中自由电子定向移动的方向是从b到c
C.灯泡$\mathrm{L}_3$不发光可能是$\mathrm{L}_3$断路
D.通过$\mathrm{L}_1$的电流比$\mathrm{L}_2$大
B
)。A.a接线柱接电源正极，f接线柱接电源负极
B.导线①中自由电子定向移动的方向是从b到c
C.灯泡$\mathrm{L}_3$不发光可能是$\mathrm{L}_3$断路
D.通过$\mathrm{L}_1$的电流比$\mathrm{L}_2$大
答案
9.B
解析
【分析】
要解决本题，需结合串联电路的特点、电流与自由电子定向移动的关系、电路故障的判断等知识逐一分析选项：首先明确串联电路电流处处相等，电路断路时所有用电器都不工作，电流方向与自由电子定向移动方向相反，再结合题目中“L₁、L₂发光，L₃不发光，电压表有示数”的条件判断各选项正误。
【解析】
选项A：若a接电源正极、f接电源负极，电流路径为a→L₁→b→导线①→c→L₂→d→e→L₃→f，此时L₃串联在电路中应发光，但题目中L₃不发光，故A错误。
选项B：L₁、L₂发光说明电路为通路，L₃不发光是短路导致。此时电流方向为：电源正极在f、负极在a，电流路径为f→L₃→e→d→L₂→c→导线①→b→L₁→a，导线①中电流方向是c→b；由于自由电子带负电，其定向移动方向与电流方向相反，因此自由电子定向移动方向是从b到c，故B正确。
选项C：若L₃断路，整个电路断开，L₁、L₂都不会发光，与题目中“L₁、L₂发光”矛盾，故C错误。
选项D：三个灯泡串联，串联电路中各处电流相等，因此通过L₁的电流等于通过L₂的电流，故D错误。
【答案】
B
【知识点】
串联电路特点、电流与自由电子移动方向、电路故障判断
【点评】
本题结合串联电路规律和电路故障分析，需明确电流与自由电子移动方向的关系，以及断路、短路对电路的影响，是基础电路分析题，难度适中。
【难度系数】
0.5
要解决本题，需结合串联电路的特点、电流与自由电子定向移动的关系、电路故障的判断等知识逐一分析选项：首先明确串联电路电流处处相等，电路断路时所有用电器都不工作，电流方向与自由电子定向移动方向相反，再结合题目中“L₁、L₂发光，L₃不发光，电压表有示数”的条件判断各选项正误。
【解析】
选项A：若a接电源正极、f接电源负极，电流路径为a→L₁→b→导线①→c→L₂→d→e→L₃→f，此时L₃串联在电路中应发光，但题目中L₃不发光，故A错误。
选项B：L₁、L₂发光说明电路为通路，L₃不发光是短路导致。此时电流方向为：电源正极在f、负极在a，电流路径为f→L₃→e→d→L₂→c→导线①→b→L₁→a，导线①中电流方向是c→b；由于自由电子带负电，其定向移动方向与电流方向相反，因此自由电子定向移动方向是从b到c，故B正确。
选项C：若L₃断路，整个电路断开，L₁、L₂都不会发光，与题目中“L₁、L₂发光”矛盾，故C错误。
选项D：三个灯泡串联，串联电路中各处电流相等，因此通过L₁的电流等于通过L₂的电流，故D错误。
【答案】
B
【知识点】
串联电路特点、电流与自由电子移动方向、电路故障判断
【点评】
本题结合串联电路规律和电路故障分析，需明确电流与自由电子移动方向的关系，以及断路、短路对电路的影响，是基础电路分析题，难度适中。
【难度系数】
0.5

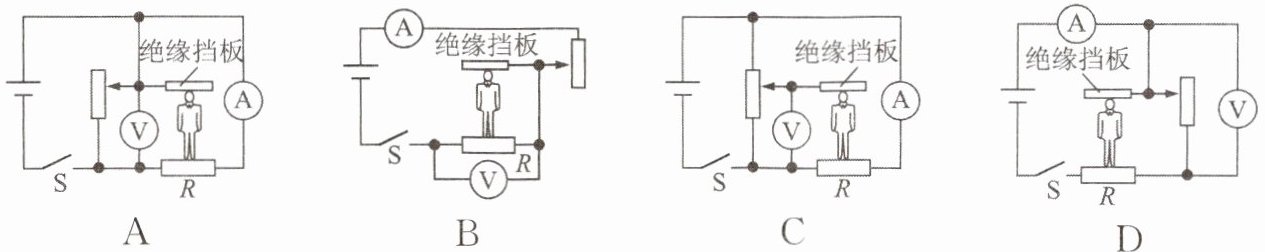

10. 图甲是身高体重测量仪，当体检者站在台面上时，该仪器能自动显示体检者的身高、体重。小明利用一个压敏电阻R和相关电阻元件设计身高体重测量仪电路，压敏电阻的阻值随压力变化的关系如图乙所示，现要求电压表、电流表分别显示身高和体重的大小，且电压表、电流表的示数分别随身高、体重的增大而增大。下列电路设计合理的是（
C
）。答案
10.C
解析
【分析】
要解决本题，需紧扣两个核心要求：①电流表示数随体重增大而增大；②电压表示数随身高增大而增大。首先明确压敏电阻的特性：由图乙可知，压敏电阻的阻值随压力（即体检者体重）的增大而减小。对于电流表（测体重）：根据欧姆定律I=U/R总，电源电压U不变，要使电流随体重增大而增大，需总电阻随体重增大而减小，因此压敏电阻应串联在电路中（体重增大→压敏电阻阻值减小→总电阻减小→电流增大，满足要求）。对于电压表（测身高）：身高越高，滑动变阻器接入电路的电阻越大，若电压表并联在滑动变阻器两端，根据串联电路分压规律，电阻越大，其两端分得的电压越大，电压表示数随身高增大而增大，满足要求。综上，只有符合上述两个条件的电路设计才合理，对应选项C。
【解析】
1. 压敏电阻特性：由图乙得，压敏电阻阻值随体重增大而减小。
2. 电流表（体重）要求：电流表测电路总电流，根据I=U/R总，电源电压不变，体重增大时需总电阻减小，故压敏电阻串联入电路，此时体重增大→压敏电阻阻值减小→总电阻减小→电流增大，电流表示数增大，满足要求。
3. 电压表（身高）要求：身高越高，滑动变阻器接入电阻越大，若电压表并联在滑动变阻器两端，根据串联分压U滑=IR滑，滑动变阻器电阻越大，其两端电压越大，电压表示数随身高增大而增大，满足要求。
因此，电路设计合理的是选项C。
【答案】C
【知识点】欧姆定律、串联电路分压规律
【点评】本题结合压敏电阻的特性，考查欧姆定律在动态电路中的应用，需明确各元件的作用及电路连接方式，是初中物理电路部分的典型题型，难度适中。
【难度系数】0.5
要解决本题，需紧扣两个核心要求：①电流表示数随体重增大而增大；②电压表示数随身高增大而增大。首先明确压敏电阻的特性：由图乙可知，压敏电阻的阻值随压力（即体检者体重）的增大而减小。对于电流表（测体重）：根据欧姆定律I=U/R总，电源电压U不变，要使电流随体重增大而增大，需总电阻随体重增大而减小，因此压敏电阻应串联在电路中（体重增大→压敏电阻阻值减小→总电阻减小→电流增大，满足要求）。对于电压表（测身高）：身高越高，滑动变阻器接入电路的电阻越大，若电压表并联在滑动变阻器两端，根据串联电路分压规律，电阻越大，其两端分得的电压越大，电压表示数随身高增大而增大，满足要求。综上，只有符合上述两个条件的电路设计才合理，对应选项C。
【解析】
1. 压敏电阻特性：由图乙得，压敏电阻阻值随体重增大而减小。
2. 电流表（体重）要求：电流表测电路总电流，根据I=U/R总，电源电压不变，体重增大时需总电阻减小，故压敏电阻串联入电路，此时体重增大→压敏电阻阻值减小→总电阻减小→电流增大，电流表示数增大，满足要求。
3. 电压表（身高）要求：身高越高，滑动变阻器接入电阻越大，若电压表并联在滑动变阻器两端，根据串联分压U滑=IR滑，滑动变阻器电阻越大，其两端电压越大，电压表示数随身高增大而增大，满足要求。
因此，电路设计合理的是选项C。
【答案】C
【知识点】欧姆定律、串联电路分压规律
【点评】本题结合压敏电阻的特性，考查欧姆定律在动态电路中的应用，需明确各元件的作用及电路连接方式，是初中物理电路部分的典型题型，难度适中。
【难度系数】0.5
