1.我国电网以交流供电，家庭电路的电压为V，它的频率是Hz，电流方向每秒改变100次。

1.220 50

【分析】
本题考查我国家庭电路的基本参数，需牢记家庭电路的固定电压值，同时明确交流电频率与电流方向改变次数的关系：交流电一个周期内电流方向改变2次，因此频率等于每秒内电流方向改变次数的一半，据此计算频率。
【解析】
我国家庭电路采用交流供电，其电压固定为220V；交流电的频率是指每秒内完成周期性变化的次数，由于一个周期内电流方向改变2次，已知电流方向每秒改变100次，所以频率为 $ \frac{100}{2} = 50 \, \mathrm{Hz} $。
【答案】
220；50
【知识点】
家庭电路电压、交流电频率
【点评】
本题为基础识记类题目，考查电学中家庭电路的核心参数，属于必须牢记的基础知识点，难度较低。
【难度系数】
0.9

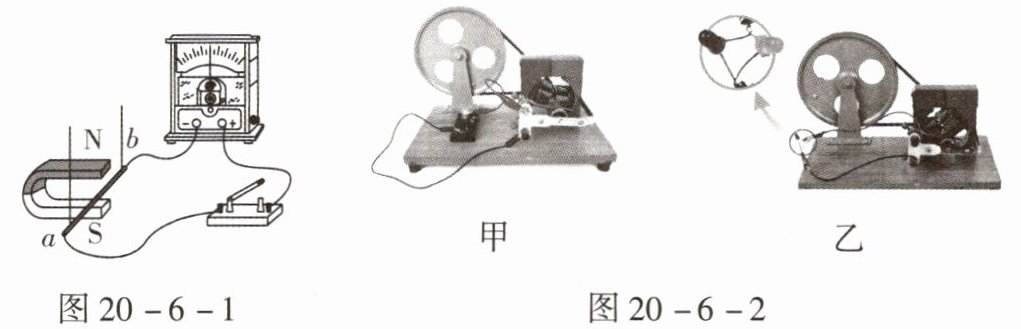

2. 如图20-6-1所示的装置可以说明机的工作原理。开关闭合后，当导体棒ab在磁场中竖直上下运动时，灵敏电流计的指针（选填“能”或“不能”）发生偏转。

图20-6-1
图20-6-2

2.发电 不能

【分析】
要解答本题，需先识别装置类型，再根据感应电流产生的条件判断：图20-6-1的装置无电源，靠导体在磁场中运动产生电流，属于电磁感应装置，对应发电机原理；感应电流产生需要闭合电路的一部分导体做切割磁感线运动，本题中导体棒ab竖直上下运动时，运动方向与磁感线方向平行，未切割磁感线，因此无感应电流产生。
【解析】
1. 图20-6-1的装置是电磁感应实验装置，该原理是发电机的工作原理，因此第一个空填“发电”。
2. 感应电流产生的条件：闭合电路的一部分导体做切割磁感线运动。本题中，磁场方向是从N极到S极（竖直方向），导体棒ab竖直上下运动时，运动方向与磁感线方向平行，没有切割磁感线，所以电路中不会产生感应电流，灵敏电流计的指针不能偏转。
【答案】
发电；不能
【知识点】
电磁感应；发电机原理；感应电流产生条件
【点评】
本题考查电磁感应的基础知识点，需明确电磁感应装置的特点、感应电流产生的条件，属于基础题，难度适中。
【难度系数】
0.3

3.(2023,武汉)如图20-6-2甲所示,把一台手摇发电机跟小灯泡连接起来,使线圈在磁场中转动,我们可以通过这一现象来判断电路中有电流,手摇发电机的工作原理是。把两个发光二极管极性(选填“相同”或“相反”)地并联起来,并与发电机串联,如图20-6-2乙所示,转动摇把,发现两个二极管交替发光,说明电路中产生的是交变电流,简称交流。这个过程中能转化为电能,电能再转化为光能。

3.小灯泡发光 电磁感应现象 相反 机械

【分析】
要解决这道题，需结合电磁学相关知识逐步推导：1. 判断电路中是否有电流，可通过电路中用电器的工作状态，小灯泡发光说明有电流通过；2. 发电机的核心工作原理是电磁感应现象；3. 发光二极管具有单向导电性，要让两个二极管交替发光，需极性相反并联，使电流方向变化时不同二极管导通；4. 手摇发电机转动时消耗机械能，转化为电能。
【解析】
1. 电路中电流的有无可通过小灯泡是否发光判断：当电路中有电流时，电流通过小灯泡使其发光，因此第一空填“小灯泡发光”；
2. 手摇发电机的工作原理是电磁感应现象，即闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这是发电机的工作原理，故第二空填“电磁感应现象”；
3. 发光二极管具有单向导电性，仅允许电流从正极流入、负极流出，要使两个二极管交替发光，需将它们极性相反地并联，这样电流方向变化时不同二极管会导通发光，因此第三空填“相反”；
4. 手摇发电机转动时，消耗了机械能，转化为电能，故第四空填“机械”。
【答案】
小灯泡发光 电磁感应现象 相反 机械
【知识点】
电磁感应现象、二极管的单向导电性、能量转化
【点评】
本题考查电磁学基础知识点，涵盖发电机原理、电流判断、二极管特性及能量转化，属于基础题，要求学生掌握相关概念即可解答。
【难度系数】
0.8
