2. 小冰在“测量小灯泡电阻”实验中,用标有“20Ω 2A”的滑动变阻器、电压表、电流表、开关、导线、3节干电池和正常工作电压为2.5V的小灯泡进行实验。

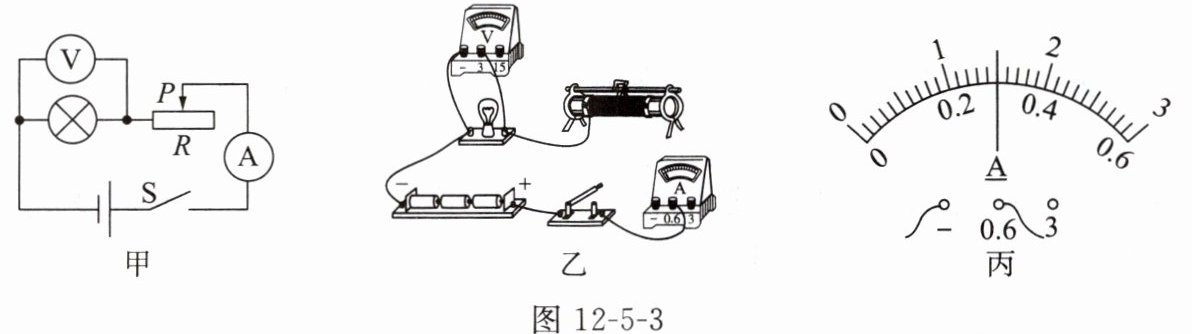

(1)根据如图12-5-3甲所示的电路图,请你用笔画线代替导线,将图12-5-3乙中的实物电路补充完整。

(2)小冰连接好最后一根导线,小灯泡立即发光,请你指出实验中的操作不当之处：。

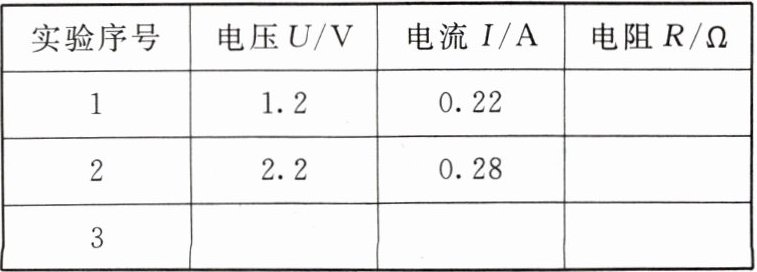

(3)排除电路故障后,闭合开关,移动滑动变阻器的滑片,先后测得两组数据(如下表所示)。小冰要继续测量小灯泡正常发光时的电阻,接下来的操作是；此时电流表的示数如图12-5-3丙所示,为A,则小灯泡正常发光时的电阻为Ω(结果保留一位小数)。

(4)根据测得的数据,小冰发现小灯泡在不同电压下的电阻不相等,其原因是。

(1)图略
(2)连接电路时开关没有断开
(3)将滑动变阻器的滑片向左移动，使电压表的示数为2.5V　0.3　8.3
(4)小灯泡的电阻受温度的影响

【解析】
(1) 根据电路图，电流表串联在电路中，电压表并联在小灯泡两端，选择0~3V量程，滑动变阻器按“一上一下”原则补充接线（图略）。
(2) 连接最后一根导线灯泡立即发光，说明连接电路时开关没有断开，违反了电路连接的基本规范。
(3) 由表格数据可知当前灯泡电压未达额定电压，需减小滑动变阻器接入阻值以增大灯泡两端电压，故将滑片向左移动，直到电压表示数为2.5V；电流表选用0~0.6A量程，分度值为0.02A，示数为0.3A；根据欧姆定律，小灯泡正常发光时的电阻$R=\frac{U}{I}=\frac{2.5V}{0.3A}\approx8.3Ω$。
(4) 小灯泡的电阻随温度变化，不同电压下小灯泡的实际功率不同，灯丝温度不同，所以电阻不相等。
【答案】
(1) 图略
(2) 连接电路时开关没有断开
(3) 将滑动变阻器的滑片向左移动，使电压表的示数为2.5V；0.3；8.3
(4) 小灯泡的电阻受温度的影响
【知识点】
测量小灯泡的电阻；滑动变阻器的使用；影响电阻的因素
【点评】
本题围绕“测量小灯泡电阻”实验展开，涵盖电路连接、实验操作规范、数据处理及电阻影响因素等核心考点，全面考查实验操作能力与原理应用能力，是电学实验的典型题型。
【难度系数】
0.6
