1. (西藏中考)如图所示电路中,闭合开关后,发现电流表有示数,电压表无示数,则故障原因可能是()
A. 小灯泡短路
B. 小灯泡断路
C. 滑动变阻器短路
D. 滑动变阻器断路
A. 小灯泡短路
B. 小灯泡断路
C. 滑动变阻器短路
D. 滑动变阻器断路
答案
A
2. (2024·达州)如图所示电路,闭合开关后,整个电路正常工作。其中一盏灯突然熄灭,两只电表示数均变大,则该电路可能发生的故障为()
A. $ L_1 $短路
B. $ L_2 $短路
C. $ L_1 $开路
D. $ L_2 $开路
A. $ L_1 $短路
B. $ L_2 $短路
C. $ L_1 $开路
D. $ L_2 $开路
答案
A
3. (江岸联考)如图所示,开关闭合,两个灯泡都发光,突然两个电表一个示数变大,一个变小,则该电路中()
A. 可能是 $ L_2 $短路
B. 可能是 $ L_2 $开路
C. $ L_1 $可能更亮
D. $ L_2 $可能更亮
A. 可能是 $ L_2 $短路
B. 可能是 $ L_2 $开路
C. $ L_1 $可能更亮
D. $ L_2 $可能更亮
答案
D
4. 如图所示,开关 $ S $ 闭合后,只有一盏灯亮,两只电流表示数相同,则故障的原因可能是()
A. 灯 $ L_1 $断路
B. 灯 $ L_2 $断路
C. 灯 $ L_1 $短路
D. 灯 $ L_2 $短路
A. 灯 $ L_1 $断路
B. 灯 $ L_2 $断路
C. 灯 $ L_1 $短路
D. 灯 $ L_2 $短路
答案
B
5. (常德中考)如图所示的电路,闭合开关后两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后再次闭合开关,电流表示数仍为零,电压表指针明显偏转。根据以上信息判断该电路故障可能为()
A. $ L_1 $断路、$ L_2 $断路
B. $ L_1 $断路、$ L_2 $通路
C. $ L_1 $通路、$ L_2 $断路
D. $ L_1 $短路、$ L_2 $断路
A. $ L_1 $断路、$ L_2 $断路
B. $ L_1 $断路、$ L_2 $通路
C. $ L_1 $通路、$ L_2 $断路
D. $ L_1 $短路、$ L_2 $断路
答案
B

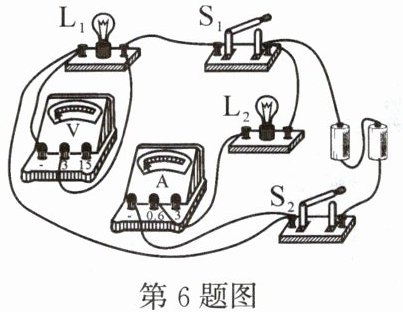

6. (2024·眉山)如图所示电路,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $ 和 $ L_2 $ 均正常发光,电流表和电压表均有示数。下列关于电路分析正确的是()
A. 小灯泡 $ L_1 $ 与 $ L_2 $ 串联
B. 电流表测量电路的总电流
C. 若只断开 $ S_1 $,小灯泡 $ L_1 $ 熄灭,$ L_2 $ 正常发光
D. 若灯 $ L_1 $ 突然熄灭,是因为电压表发生断路
A. 小灯泡 $ L_1 $ 与 $ L_2 $ 串联
B. 电流表测量电路的总电流
C. 若只断开 $ S_1 $,小灯泡 $ L_1 $ 熄灭,$ L_2 $ 正常发光
D. 若灯 $ L_1 $ 突然熄灭,是因为电压表发生断路
答案
C

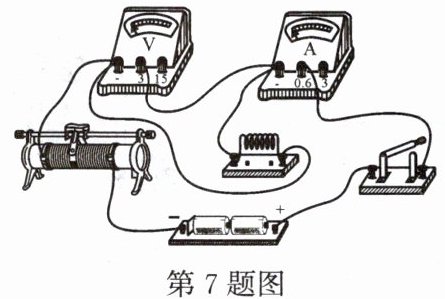

7. (汉阳期中)一位同学连接了如图所示的电路,闭合开关后,无论怎样移动滑动变阻器的滑片,电流表始终无示数,电压表指针偏转了较大的角度。若电路中只有一处发生故障,则故障的原因可能是()
A. 定值电阻断路
B. 定值电阻被短接
C. 滑动变阻器断路
D. 滑动变阻器被短接
A. 定值电阻断路
B. 定值电阻被短接
C. 滑动变阻器断路
D. 滑动变阻器被短接
答案
A
