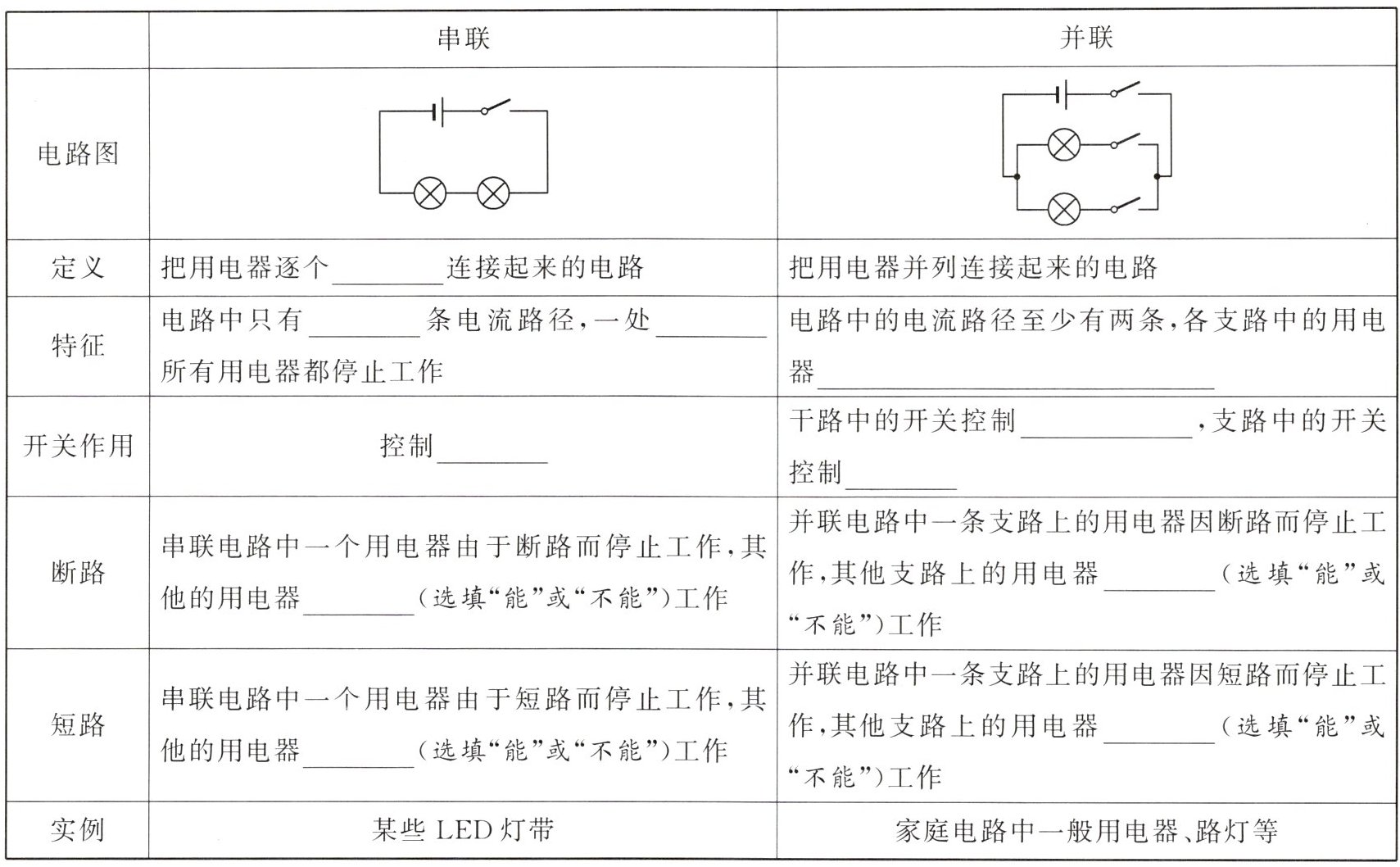

串联电路和并联电路的特点

- 定义：顺次
- 特征：一；断路；独立工作
- 开关作用：整个电路；整个电路；本支路
- 断路：不能；能
- 短路：能；不能

1. 如图所示,要使灯$L_{1}$、$L_{2}$组成串联电路,则应闭合开关____；要使灯$L_{1}$、$L_{2}$组成并联电路,则应闭合开关____；绝对不能同时闭合开关____,否则会引起电路短路。

$S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$ 解析:由题图可知,当闭合开关$S_{2}$时,灯$L_{1}$、$L_{2}$依次相连，组成串联电路;当闭合开关$S_{1}$、$S_{3}$时,灯$L_{1}$、$L_{2}$并列连接，组成并联电路;当开关$S_{1}$、$S_{2}$同时闭合时，会造成电源短路,烧毁电源。

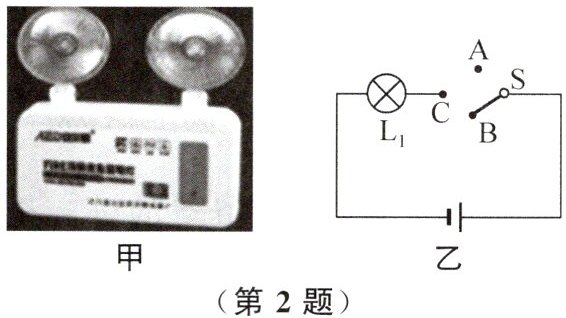

2. 如图甲所示是一款消防应急照明灯,当外部电路有电时应急灯不亮,外部电路停电时应急灯正常发光,则外部电路有电时控制应急灯的开关应该____(选填“断开”或“闭合”)。小明同学想知道应急灯的两个灯泡是怎样连接的,他将应急灯中的任意一个灯泡断开,另一个灯泡仍然发光,则应急灯的两个灯泡是____(选填“串联”或“并联”)。小明利用自己所学的电路知识设计了一个应急灯的简化电路,当外部电路断电时自动开关S会向上与A触点接触,使应急灯发光,他在设计时粗心大意,丢了一根导线,如图乙所示,触点C应该和触点____(选填“A”或“B”)相连。

断开　并联　A　解析:当外部电路有电时应急灯不亮,外部电路停电时应急灯正常发光,则外部电路有电时控制应急灯的开关应该断开，应急灯不会发光;应急灯中任意一个灯泡断开时，另一个灯泡仍然发光，说明两灯互不影响，根据串、并联电路的特点可以断定，两个灯泡的连接方式是并联;当外部电路断电时，开关和触点A接通，应急灯亮，所以触点C应该和触点A相连。
