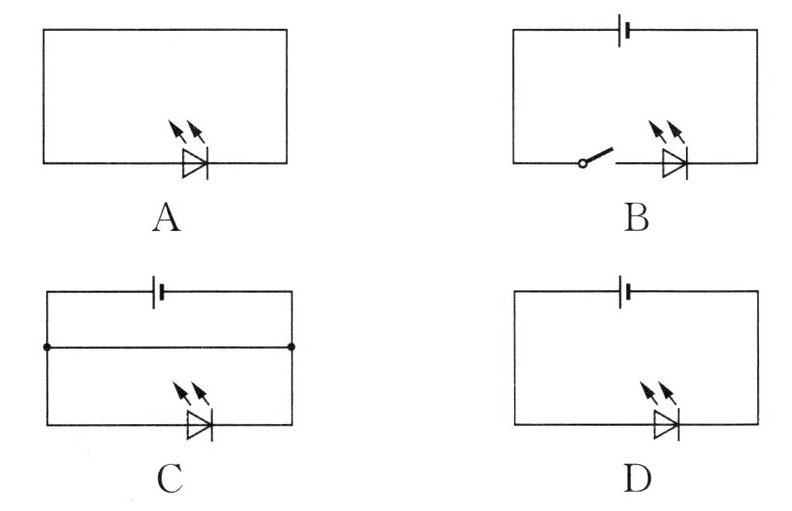

1. (2024·广西)如图是水果电
池和发光二极管()组成的电路.下列电路图与其对应的是 ()
池和发光二极管()组成的电路.下列电路图与其对应的是 ()
答案
D

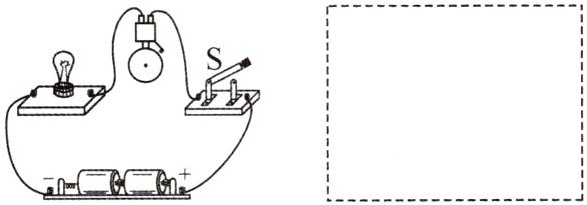

2. 根据电铃所在的实物图在虚线框内画出电路图.
答案
如图所示

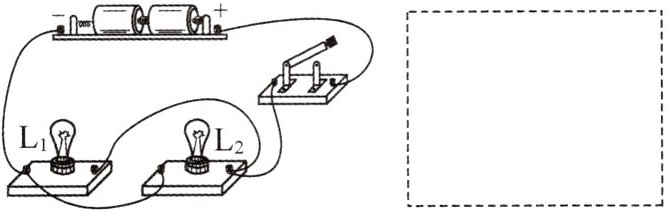

3. (2025·四川成都期末)请根据如图所示的实物图,在图示虚线框内画出其对应的电路图.
答案
如图所示
4. (2025·河北石家庄月考)如图所示是玩具电风扇工作的电路图,与该电路图对应的实物图是 ()
答案
A 解析:由电路图可知，该电路为电风扇的简单电路，分析可知，B中开关被短路了，C中电源短路，D中电源未接入电路，故A正确.
5. 按照如图所示的电路图,请用笔画线帮助小明同学连接实物图.(连接时导线不许交叉)
答案
如图所示

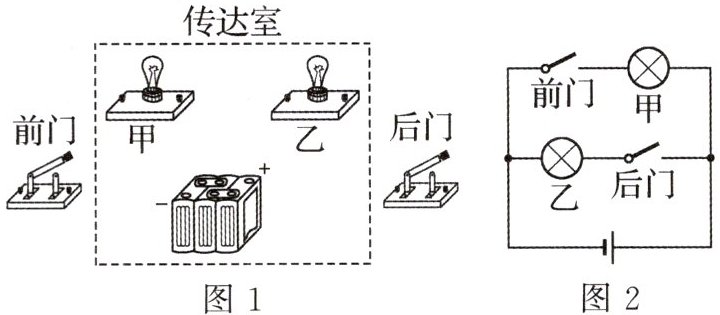

6. (2025·甘肃期末)如图1所示,学校有前、后两个门,在前、后门各装一个按钮开关,学校传达室有甲、乙两盏灯和电池组.要求前门来人按下开关时甲灯亮,后门来人按下开关时乙灯亮.图2是小明根据上述要求设计的电路图,请你按小明设计的电路图在图1实物图中用笔画出连线.
答案
如图所示
7. (2025·江苏泰州期中)如图所示电路中,若使$L_{1}$、$L_{2}$串联,应只闭合开关____;若使$L_{1}$、$L_{2}$并联,应只闭合开关____;若同时闭合所有开关,会出现____,是不允许的.
答案
$ S_{2} $ $ S_{1} $、$ S_{3} $ 电源短路 解析:若使灯 $ L_{1} $、$ L_{2} $ 串联,电流只有一条流通路径:电源正极→灯 $ L_{1} $→开关 $ S_{2} $→灯 $ L_{2} $→电源负极,由此可判断出:开关 $ S_{1} $、$ S_{3} $ 应断开,而开关 $ S_{2} $ 应闭合;若使灯 $ L_{1} $、$ L_{2} $ 并联,电流有两条流通路径,分别流经 $ L_{1} $、$ L_{2} $,由电路图可知,开关 $ S_{1} $ 与 $ S_{3} $ 应闭合,而 $ S_{2} $ 应断开.当闭合 $ S_{1} $、$ S_{2} $、$ S_{3} $ 时,电流不经过用电器直接从电源正极流入电源负极,会造成电源短路,故不能同时闭合所有开关.
