三、作图题
10.如图，O为杠杆ABO支点，请画出该杠杆的动力臂$l_1$和所受阻力$F_2$的示意图。

10.如图所示：

四、实验题
11.在日常生活和工农业生产中,提高机械效率有着重要的意义。提高机械效率,要从研究影响机械效率的因素出发,寻求办法。

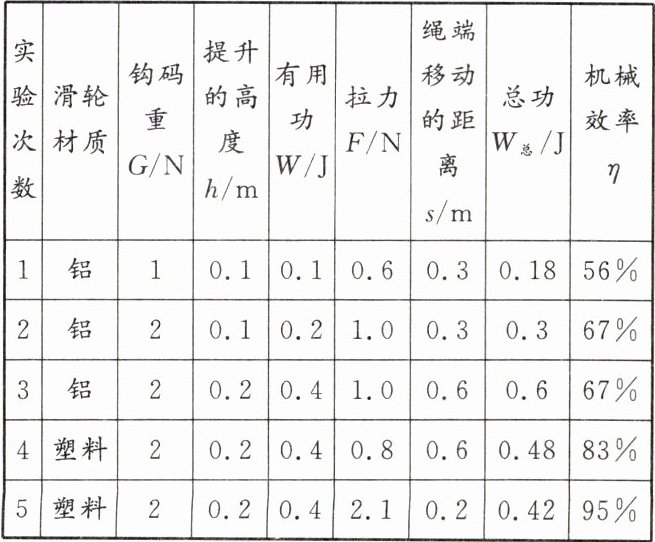

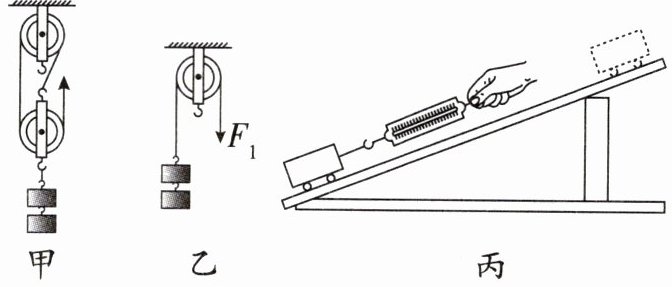

为了探究影响机械效率的因素,小明选取了大小相同的滑轮,利用图甲和图乙装置进行实验,并把数据整理记录在下表中。

(1)比较1和2两次实验发现:在所用滑轮组一定时,提升的钩码,机械效率越高;
(2)比较3和4两次实验发现:滑轮组的机械效率还与有关;
(3)比较两次实验发现:在所用滑轮组一定时,机械效率与提升钩码的高度无关;
(4)第5次实验是利用了图的装置完成的;
(5)利用图甲的装置,把重6 N的物体用2.5 N的拉力匀速拉起,滑轮组的机械效率为。如果没有刻度尺,只有弹簧测力计,也可以测量出滑轮组的机械效率,测得的机械效率会;(选填“不变”“偏大”“偏小”)
(6)小明利用图丙装置实验发现:斜面的机械效率与斜面的倾斜程度和摩擦有关,与物重无关。保持斜面倾斜程度不变,可以采用的方法提高斜面的机械效率;
(7)实验表明:额外功越小,总功越接近有用功,进一步推理得出:假设没有额外功,总功等于有用功;可见使用任何机械都。

11.(1)越重
(2)动滑轮的重力
(3)2和3
(4)乙
(5)80% 不变
(6)减小接触面粗糙程度
(7)不省功
