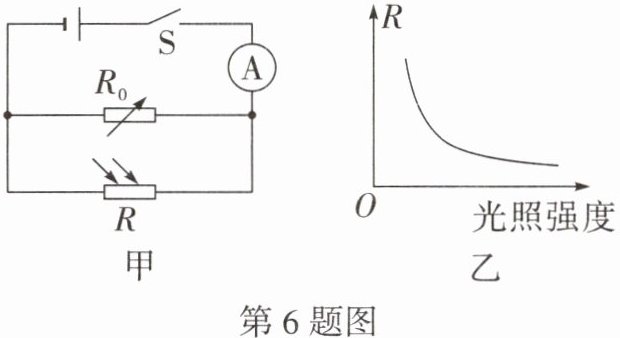

6. (2025福建中考) 光照强度会影响花卉生长. 图甲为光照强度过大时触发报警的电路,电源电压不变,$R_0$为电阻可调的电阻箱,$R$为光敏电阻,其电阻随光照强度变化关系如图乙.当电流表示数大于某一值$I_0$时触发报警,$I_0$时的光照强度为警戒光照强度.闭合开关S,下列说法正确的是 (
A.$R$的电阻随光照强度增大而增大
B.增大$R_0$电阻可增大警戒光照强度
C.$R_0$一定时,光照强度越大,通过$R_0$的电流越大
D.$R_0$一定时,光照强度越大,电流表示数越小
B
)A.$R$的电阻随光照强度增大而增大
B.增大$R_0$电阻可增大警戒光照强度
C.$R_0$一定时,光照强度越大,通过$R_0$的电流越大
D.$R_0$一定时,光照强度越大,电流表示数越小
答案
6. B
解题思路
①判断电路各元件的连接情况→分析图甲可知，$R_0$与R并联，电流表测量干路电流
②明确敏感电阻的电阻随外界因素的变化情况→由图乙可知，光敏电阻R的电阻随光照强度的增大而减小，A错误
③根据敏感电阻的电阻变化判断相关物理量的变化→（1）报警电流$I_0$不变、增大$R_0$电阻→$R_0$所在支路电流变小→R所在支路的电流变大→R变小→可增大警戒光照强度，B正确
（2）①光照强度越大→R的电阻越小→R所在支路电流越大
②$R_0$一定、电源电压不变→$R_0$所在支路电流不变（与光照强度无关），C错误
由①②可知→光照强度越大，干路电流越大，电流表示数越大，D错误
解题思路
①判断电路各元件的连接情况→分析图甲可知，$R_0$与R并联，电流表测量干路电流
②明确敏感电阻的电阻随外界因素的变化情况→由图乙可知，光敏电阻R的电阻随光照强度的增大而减小，A错误
③根据敏感电阻的电阻变化判断相关物理量的变化→（1）报警电流$I_0$不变、增大$R_0$电阻→$R_0$所在支路电流变小→R所在支路的电流变大→R变小→可增大警戒光照强度，B正确
（2）①光照强度越大→R的电阻越小→R所在支路电流越大
②$R_0$一定、电源电压不变→$R_0$所在支路电流不变（与光照强度无关），C错误
由①②可知→光照强度越大，干路电流越大，电流表示数越大，D错误
解析
【分析】首先明确电路连接：图甲中R₀与光敏电阻R并联，电流表测干路电流，电源电压不变。再结合图乙可知光敏电阻R的阻值随光照强度增大而减小。接下来根据并联电路的电压、电流特点和欧姆定律，逐一分析各选项：先判断R的阻值变化与光照强度的关系，再分析各支路电流、干路电流的变化，进而确定选项的正误。
【解析】1. 电路分析：R₀与R并联，电流表测干路电流，电源电压U恒定。
2. 选项A：由图乙，光照强度增大时，R的电阻减小，故A错误。
3. 选项B：警戒电流为I₀，报警时干路电流I=I₀。增大R₀的电阻，根据欧姆定律，R₀支路电流I₀'=U/R₀，R₀变大则I₀'变小。干路电流I=I₀=I₀'+I_R，因此I_R=I₀ - I₀'，I₀'变小则I_R变大。又I_R=U/R，I_R变大说明R变小，结合图乙，R变小对应光照强度增大，即增大R₀电阻可增大警戒光照强度，故B正确。
4. 选项C：R₀一定时，R₀两端电压等于电源电压U不变，根据I₀'=U/R₀，通过R₀的电流为定值，与光照强度无关，故C错误。
5. 选项D：光照强度越大，R的电阻越小，R支路电流I_R=U/R越大，而R₀支路电流不变，干路电流I=I₀'+I_R越大，即电流表示数越大，故D错误。
【答案】B
【知识点】并联电路特点、欧姆定律、光敏电阻特性
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，结合光敏电阻的特性分析电路变化，是中考常见题型，需掌握电路分析和公式应用。
【难度系数】0.5
【解析】1. 电路分析：R₀与R并联，电流表测干路电流，电源电压U恒定。
2. 选项A：由图乙，光照强度增大时，R的电阻减小，故A错误。
3. 选项B：警戒电流为I₀，报警时干路电流I=I₀。增大R₀的电阻，根据欧姆定律，R₀支路电流I₀'=U/R₀，R₀变大则I₀'变小。干路电流I=I₀=I₀'+I_R，因此I_R=I₀ - I₀'，I₀'变小则I_R变大。又I_R=U/R，I_R变大说明R变小，结合图乙，R变小对应光照强度增大，即增大R₀电阻可增大警戒光照强度，故B正确。
4. 选项C：R₀一定时，R₀两端电压等于电源电压U不变，根据I₀'=U/R₀，通过R₀的电流为定值，与光照强度无关，故C错误。
5. 选项D：光照强度越大，R的电阻越小，R支路电流I_R=U/R越大，而R₀支路电流不变，干路电流I=I₀'+I_R越大，即电流表示数越大，故D错误。
【答案】B
【知识点】并联电路特点、欧姆定律、光敏电阻特性
【点评】本题考查并联电路的电流、电压规律及欧姆定律的应用，结合光敏电阻的特性分析电路变化，是中考常见题型，需掌握电路分析和公式应用。
【难度系数】0.5
7. (2025河北石家庄四十一中期中)如图是电子体重秤的简化电路图,虚线框内是两个不同电阻,其中力敏电阻的电阻$R_x$随压力的增大而减小.当所称的体重增大时,电压表改装而成的体重显示器示数也增大,则 (
A.电路中的电流变小
B.此电路是并联电路
C.虚线框1内接的是定值电阻
D.电压表测量的是力敏电阻两端的电压
C
)A.电路中的电流变小
B.此电路是并联电路
C.虚线框1内接的是定值电阻
D.电压表测量的是力敏电阻两端的电压
答案
7. C 【解析】图中电压表去除后,只有一条电流路径,是串联电路,而串联电路中,各处电流相等,根据U=IR可知,电阻大的电阻两端的电压也大;当所称的体重增大时,力敏电阻的电阻随压力的增大而减小,根据串联电路电压规律知,力敏电阻两端的电压减小,串联电路总电压等于各用电器两端电压之和,所以定值电阻两端的电压增大;当所称的体重增大时,电压表改装的体重显示器示数也增大,因此电压表测定值电阻两端的电压,结合电压表测量不含电源部分的电压可知,虚线框1内接的是定值电阻,C正确,A、B、D错误.故选C.
解析
【分析】
首先判断电路连接方式：电流只有一条路径，为串联电路；再根据力敏电阻的特性，体重增大时压力增大，力敏电阻阻值减小；结合欧姆定律和串联电路电压规律，分析电流、电压的变化，进而确定电压表测量的对象和虚线框内的电阻类型。
【解析】
1. 判断电路：电流从电源正极出发，依次经过开关S、虚线框2、虚线框1回到电源负极，只有一条电流路径，属于串联电路，故B选项错误。
2. 分析电流变化：体重增大→压力增大→力敏电阻$R_x$（虚线框2）阻值减小，串联总电阻$R_{总}=R_1+R_x$减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电流变大，故A选项（电流变小）错误。
3. 分析电压变化：串联电路中，定值电阻的电压$U_{定}=IR_{定}$，$R_{定}$不变，电流$I$变大，所以$U_{定}$变大；力敏电阻的电压$U_x=U-U_{定}$，因此$U_x$变小。题目中体重增大时电压表示数增大，说明电压表测定值电阻两端的电压，而电压表接在虚线框1两端，故虚线框1内是定值电阻，C选项正确；电压表测量的是定值电阻两端电压，不是力敏电阻两端电压，D选项错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、电压表使用
【点评】
本题结合力敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，需理清电路连接，逐步分析电阻、电流、电压的变化关系，属于基础电路应用题，难度适中。
【难度系数】
0.6
首先判断电路连接方式：电流只有一条路径，为串联电路；再根据力敏电阻的特性，体重增大时压力增大，力敏电阻阻值减小；结合欧姆定律和串联电路电压规律，分析电流、电压的变化，进而确定电压表测量的对象和虚线框内的电阻类型。
【解析】
1. 判断电路：电流从电源正极出发，依次经过开关S、虚线框2、虚线框1回到电源负极，只有一条电流路径，属于串联电路，故B选项错误。
2. 分析电流变化：体重增大→压力增大→力敏电阻$R_x$（虚线框2）阻值减小，串联总电阻$R_{总}=R_1+R_x$减小，电源电压$U$不变，根据欧姆定律$I=\frac{U}{R_{总}}$，总电流变大，故A选项（电流变小）错误。
3. 分析电压变化：串联电路中，定值电阻的电压$U_{定}=IR_{定}$，$R_{定}$不变，电流$I$变大，所以$U_{定}$变大；力敏电阻的电压$U_x=U-U_{定}$，因此$U_x$变小。题目中体重增大时电压表示数增大，说明电压表测定值电阻两端的电压，而电压表接在虚线框1两端，故虚线框1内是定值电阻，C选项正确；电压表测量的是定值电阻两端电压，不是力敏电阻两端电压，D选项错误。
【答案】
C
【知识点】
串联电路特点、欧姆定律应用、电压表使用
【点评】
本题结合力敏电阻的特性，考查串联电路规律与欧姆定律的综合应用，需理清电路连接，逐步分析电阻、电流、电压的变化关系，属于基础电路应用题，难度适中。
【难度系数】
0.6
8. (2024重庆中考A卷)如图所示电路,电源电压保持不变,$L_1$和$L_2$是两个相同的小灯泡.先闭合开关$S_1$,记录两电表示数;再闭合开关$S_2$,电流表和电压表的示数变化情况是 (
A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变
C
)A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变
答案
8. C 【解析】先闭合开关$S_1$,电路中只有小灯泡$L_2$工作,电流表测量电路中的电流,电压表测量电源电压;再闭合$S_2$后,两小灯泡并联,电流表测量干路的电流,电压表仍测量电源电压,由于电源电压不变,所以先闭合开关$S_1$,再闭合$S_2$后,电压表示数不变;由于并联电路各支路互不影响,通过小灯泡$L_2$的电流不变,并联电路中干路电流等于各支路电流之和,所以先闭合开关$S_1$,再闭合$S_2$后,电流表示数变大,C正确,A、B、D错误.故选C.
解析
【分析】
要判断电表示数变化，需先明确开关闭合前后的电路结构和电表的测量对象：①先闭合S₁时，电路为L₂的简单电路，电流表测通过L₂的电流，电压表并联在电源两端，测电源电压；②再闭合S₂后，L₁与L₂并联，电压表仍并联在电源两端，电流表测干路电流。结合并联电路的电压、电流规律即可分析示数变化。
【解析】
1. 闭合S₁时，电路为L₂的简单电路，电压表测电源电压，因此电压表示数等于电源电压U；电流表测电路中电流，即通过L₂的电流I₂，由欧姆定律得I₂=U/R₂（R₂为L₂的电阻）。
2. 闭合S₂后，L₁与L₂并联，由于并联电路各支路两端电压等于电源电压，所以电压表仍测电源电压，电压表示数不变；并联电路中各支路独立工作、互不影响，因此通过L₂的电流I₂不变；干路电流等于各支路电流之和，即I=I₁+I₂（I₁为通过L₁的电流），显然I＞I₂，所以电流表示数增大。
综上，电流表示数增大，电压表示数不变，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电压表使用、电流表使用
【点评】
本题为电路动态分析的基础题，核心是识别开关通断后的电路连接方式，明确电表测量对象，利用并联电路规律分析示数变化，是中考常见题型，需熟练掌握。
【难度系数】
0.5
要判断电表示数变化，需先明确开关闭合前后的电路结构和电表的测量对象：①先闭合S₁时，电路为L₂的简单电路，电流表测通过L₂的电流，电压表并联在电源两端，测电源电压；②再闭合S₂后，L₁与L₂并联，电压表仍并联在电源两端，电流表测干路电流。结合并联电路的电压、电流规律即可分析示数变化。
【解析】
1. 闭合S₁时，电路为L₂的简单电路，电压表测电源电压，因此电压表示数等于电源电压U；电流表测电路中电流，即通过L₂的电流I₂，由欧姆定律得I₂=U/R₂（R₂为L₂的电阻）。
2. 闭合S₂后，L₁与L₂并联，由于并联电路各支路两端电压等于电源电压，所以电压表仍测电源电压，电压表示数不变；并联电路中各支路独立工作、互不影响，因此通过L₂的电流I₂不变；干路电流等于各支路电流之和，即I=I₁+I₂（I₁为通过L₁的电流），显然I＞I₂，所以电流表示数增大。
综上，电流表示数增大，电压表示数不变，对应选项C。
【答案】
C
【知识点】
并联电路电流规律、电压表使用、电流表使用
【点评】
本题为电路动态分析的基础题，核心是识别开关通断后的电路连接方式，明确电表测量对象，利用并联电路规律分析示数变化，是中考常见题型，需熟练掌握。
【难度系数】
0.5

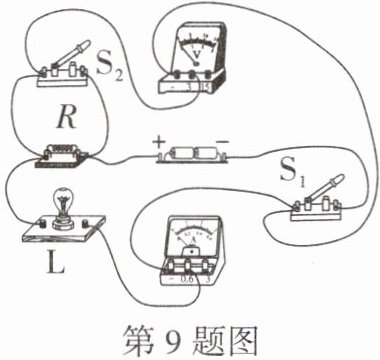

9. 万唯原创 如图所示电路，电阻器电阻为R，电源电压U不变，假设灯泡L的灯丝电阻不变。若先闭合开关S₁、S₂，然后将开关S₂断开，此过程中（
A.灯泡L的亮度变亮
B.电压表示数变大
C.电压表示数与电流表示数之积变大
D.电压表示数与电流表示数之比不变
D
）A.灯泡L的亮度变亮
B.电压表示数变大
C.电压表示数与电流表示数之积变大
D.电压表示数与电流表示数之比不变
答案
9. D 【解析】实物电路的等效电路如解图所示,开关$S_1$、$S_2$闭合时,电阻器被短路,电路为灯泡L的简单电路,电压表测灯泡(或电源)两端电压,电流表测电路电流;当$S_2$断开后,电路为电阻器与灯泡L的串联电路,电压表测灯泡L两端电压,电流表测电路电流,$S_2$断开后,电路总电阻变大,根据欧姆定律可知,电路中电流变小,灯泡两端的电压变小,因此灯泡变暗,两电表示数都变小,所以电压表的示数与电流表的示数之积也变小,A、B、C错误;电压表示数与电流表示数的比值始终等于灯泡L的电阻,灯泡L的灯丝电阻不变,所以两电表示数之比为定值也不变,D正确.故选D.
解析
【分析】首先分析两种开关状态的电路结构：①闭合S₁、S₂时，电阻R被S₂短路，电路为灯泡L的简单电路，电压表测电源电压，电流表测电路电流；②断开S₂后，R与L串联，电流表测串联电路电流，电压表测L两端电压。再结合欧姆定律、电路特点分析各选项：灯泡亮度由实际功率决定，电压表示数与电流表示数的比值等于对应电阻，乘积为电功率，据此判断选项对错。
【解析】1. 当S₁、S₂都闭合时，电阻R被开关S₂短路，电路为灯泡L的简单电路：电压表测电源电压，示数为U；电流表的示数$I_1=\frac{U}{R_L}$（$R_L$为灯泡灯丝电阻）；此时电压表示数与电流表示数的比值为$\frac{U}{I_1}=R_L$，乘积为$U×I_1=\frac{U^2}{R_L}$。2. 当S₂断开后，R与L串联，总电阻$R_总=R+R_L$，电路电流$I_2=\frac{U}{R+R_L}$，显然$I_2＜I_1$；电压表测L两端电压$U_L=I_2R_L$，故$U_L＜U$。灯泡实际功率$P=I^2R_L$，I变小则P变小，灯泡变暗，A错误；电压表示数从U变为$U_L$，变小，B错误；电压与电流的乘积$U_L×I_2=I_2^2R_L$，因$I_2＜I_1$，该乘积小于原来的$\frac{U^2}{R_L}$，C错误；电压表示数与电流表示数的比值$\frac{U_L}{I_2}=R_L$，$R_L$不变，故比值不变，D正确。
【答案】9. D
【知识点】欧姆定律、串联电路特点
【点评】本题考查电路动态分析，关键是明确开关通断时的电路结构，结合欧姆定律分析电表示数变化及相关比值、乘积的变化，属于中等难度的基础题，需掌握串联电路规律和欧姆定律的应用。
【难度系数】0.5
【解析】1. 当S₁、S₂都闭合时，电阻R被开关S₂短路，电路为灯泡L的简单电路：电压表测电源电压，示数为U；电流表的示数$I_1=\frac{U}{R_L}$（$R_L$为灯泡灯丝电阻）；此时电压表示数与电流表示数的比值为$\frac{U}{I_1}=R_L$，乘积为$U×I_1=\frac{U^2}{R_L}$。2. 当S₂断开后，R与L串联，总电阻$R_总=R+R_L$，电路电流$I_2=\frac{U}{R+R_L}$，显然$I_2＜I_1$；电压表测L两端电压$U_L=I_2R_L$，故$U_L＜U$。灯泡实际功率$P=I^2R_L$，I变小则P变小，灯泡变暗，A错误；电压表示数从U变为$U_L$，变小，B错误；电压与电流的乘积$U_L×I_2=I_2^2R_L$，因$I_2＜I_1$，该乘积小于原来的$\frac{U^2}{R_L}$，C错误；电压表示数与电流表示数的比值$\frac{U_L}{I_2}=R_L$，$R_L$不变，故比值不变，D正确。
【答案】9. D
【知识点】欧姆定律、串联电路特点
【点评】本题考查电路动态分析，关键是明确开关通断时的电路结构，结合欧姆定律分析电表示数变化及相关比值、乘积的变化，属于中等难度的基础题，需掌握串联电路规律和欧姆定律的应用。
【难度系数】0.5
10. 如图所示电路,电源电压不变,两电阻器电阻分别为$R_1$、$R_2$,先闭合开关S,再闭合开关$S_1$,电流表Ⓐ示数
变大
,电流表Ⓐ₁示数不变
,电压表示数不变
.(均选填“变大”“变小”或“不变”)答案
10. 变大 不变 不变 【解析】先闭合开关S,电路是电阻为$R_2$的电阻器的简单电路,两电流表均测电路中的电流,具体如解图甲所示;再闭合开关$S_1$,两电阻器并联接入电路,电流表Ⓐ测干路电流,电流表Ⓐ₁测电阻为$R_2$的电阻器所在支路的电流,电压表测电源电压,具体如解图乙所示;先闭合开关S,再闭合开关$S_1$,电路变为两电阻器并联,根据串、并联电路电阻的特点可知电路总电阻变小,电源电压不变,根据欧姆定律可知,电路中总电流变大,因此电流表Ⓐ的示数变大,两次的不同开关状态下,电流表Ⓐ₁测的都是电源电压下通过电阻为$R_2$的电阻器的电流,电阻$R_2$不变,因此电流表Ⓐ₁的示数不变,电压表两次都测电源电压,所以电压表示数也不变.
解析
【分析】
要解决这道题，需分两步分析开关闭合前后的电路状态：第一步，仅闭合开关S时，明确电路的连接方式和各电表的测量对象；第二步，闭合开关S和S₁后，再次分析电路连接方式和电表测量对象，结合并联电路特点、欧姆定律判断电表示数变化。
【解析】
1. 仅闭合开关S时：电路为R₂的简单电路，电流表A和A₁均测量通过R₂的电流，电压表并联在电源两端，测量电源电压。
2. 闭合开关S和S₁后：R₁与R₂并联，电流表A测量干路电流，电流表A₁仍测量通过R₂的电流，电压表仍测量电源电压。
3. 电表示数判断：
电流表A：并联电路总电阻小于任一分电阻，电源电压不变，根据欧姆定律I=U/R，总电流变大，故A示数变大；
电流表A₁：R₂两端电压始终等于电源电压，R₂阻值不变，根据I=U/R，通过R₂的电流不变，故A₁示数不变；
电压表：始终测量电源电压，电源电压不变，故电压表示数不变。
【答案】
变大 不变 不变
【知识点】
并联电路特点、欧姆定律、电表测量对象判断
【点评】
本题为电路动态分析基础题，核心是准确判断开关通断时的电路连接方式及电表测量对象，需熟练掌握并联电路规律和欧姆定律的应用，是电学部分的重点基础题型。
【难度系数】
0.5
要解决这道题，需分两步分析开关闭合前后的电路状态：第一步，仅闭合开关S时，明确电路的连接方式和各电表的测量对象；第二步，闭合开关S和S₁后，再次分析电路连接方式和电表测量对象，结合并联电路特点、欧姆定律判断电表示数变化。
【解析】
1. 仅闭合开关S时：电路为R₂的简单电路，电流表A和A₁均测量通过R₂的电流，电压表并联在电源两端，测量电源电压。
2. 闭合开关S和S₁后：R₁与R₂并联，电流表A测量干路电流，电流表A₁仍测量通过R₂的电流，电压表仍测量电源电压。
3. 电表示数判断：
电流表A：并联电路总电阻小于任一分电阻，电源电压不变，根据欧姆定律I=U/R，总电流变大，故A示数变大；
电流表A₁：R₂两端电压始终等于电源电压，R₂阻值不变，根据I=U/R，通过R₂的电流不变，故A₁示数不变；
电压表：始终测量电源电压，电源电压不变，故电压表示数不变。
【答案】
变大 不变 不变
【知识点】
并联电路特点、欧姆定律、电表测量对象判断
【点评】
本题为电路动态分析基础题，核心是准确判断开关通断时的电路连接方式及电表测量对象，需熟练掌握并联电路规律和欧姆定律的应用，是电学部分的重点基础题型。
【难度系数】
0.5
