·预习点①电磁铁
1. 把导线绕成螺线管，再在螺线管内插入①，当有电流通过时，它会有较强的②。我们把这种磁体叫作电磁铁。
2. 影响电磁铁磁性强弱的因素

3. 电磁铁的优点

1. 铁芯 磁性
2. 强 强
3. 有无 强弱 磁极

【分析】本题考查电磁铁的基本概念，解题时需回忆电磁铁的定义：将导线绕成螺线管后，在螺线管内插入铁芯，通电时会产生较强的磁性，这种磁体就是电磁铁，据此填写对应空格即可。
【解析】根据电磁铁的定义，把导线绕成螺线管，再在螺线管内插入铁芯，当有电流通过时，它会有较强的磁性，这种磁体叫做电磁铁，因此两个空依次填铁芯、磁性。
【答案】1. 铁芯；磁性
【知识点】电磁铁的构造、电磁铁的磁性
【点评】本题为预习阶段的基础概念题，主要考查对电磁铁定义的识记，难度较低，属于电磁学部分的基础知识点，需熟练掌握。
【难度系数】0.9

预习点②电磁继电器
1. 电磁继电器是利用$\boxed{8}$电压、$\boxed{9}$电流电路的通断，来间接地控制$\boxed{10}$电压、$\boxed{11}$电流电路通断的装置。
实质上它就是一种利用$\boxed{12}$来控制工作电路通断的$\boxed{13}$。

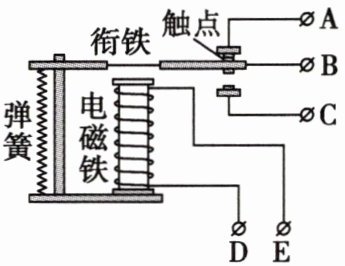

2. 工作原理:当较$\boxed{14}$的电压加在接线柱D、E两端,较小的电流通过线圈时,电磁铁把衔铁吸下,使$\boxed{15}$两个接线柱所连的触点接通,较大的电流就可以通过$\boxed{16}$带动机器工作了。

1. 低 弱 高 强 电磁铁 开关
2. 低 B、C B、C

【分析】
要解决本题，需掌握电磁继电器的核心概念与工作原理：电磁继电器利用电磁铁，通过低电压、弱电流电路的通断，间接控制高电压、强电流电路；结合题图，当控制电路（D、E端）通低电压弱电流时，电磁铁吸下衔铁，使B、C接线柱的触点接通，工作电路通过B、C接通，实现对高电压强电流的控制。
【解析】
1. 电磁继电器的定义：它是利用低电压、弱电流电路的通断，间接控制高电压、强电流电路通断的装置；实质上是利用电磁铁来控制工作电路通断的开关。
2. 工作原理：当较低的电压加在接线柱D、E两端，较小电流通过线圈时，电磁铁吸下衔铁，使B、C两个接线柱所连的触点接通，较大电流就可以通过B、C带动机器工作。
【答案】
1. 低 弱 高 强 电磁铁 开关
2. 低 B、C B、C
【知识点】
电磁继电器原理、电路控制
【点评】
本题考查电磁继电器的基础概念与工作过程，属于识记类基础题，需牢记电磁继电器的作用和工作逻辑，难度较低。
【难度系数】
0.7

1.如图所示，电磁起重机可以处理废弃钢铁材料。电磁起重机的主要部件是一个巨型电磁铁，它是根据的原理制成的，电磁起重机若要吸起更多的钢铁，可采取的方法是（写出一种方法即可）。

1. 电流的磁效应 增大通过电磁铁的电流

【分析】
要解答本题，需掌握电磁铁的相关知识：电磁起重机的核心是电磁铁，电磁铁的工作原理是电流的磁效应；电磁铁的磁性强弱与电流大小、线圈匝数有关，吸起更多钢铁需要增强电磁铁的磁性，据此分析解题。
【解析】
1. 电磁铁的制成原理：通电导线周围存在磁场，这种现象叫做电流的磁效应，电磁铁就是根据电流的磁效应原理制成的。
2. 增强电磁铁磁性的方法：电磁铁磁性强弱与通过的电流大小、线圈匝数有关，要吸起更多钢铁，需要增大电磁铁的磁性，可采取增大通过电磁铁的电流（或增加线圈匝数等，写出一种即可）的方法。
【答案】
电流的磁效应；增大通过电磁铁的电流
【知识点】
电流的磁效应；电磁铁的磁性
【点评】
本题考查电磁铁的基本原理及磁性强弱的影响因素，属于初中电磁学的基础知识点，难度较低，主要考察学生对基础知识的识记与简单应用。
【难度系数】
0.7

2.在地下隧道这一特殊环境中，氧气报警器能监控氧气浓度的变化，避免因氧气浓度过高或过低导致的安全事故。下图是某氧气报警器的原理示意图，电阻R为气敏电阻，当氧气浓度升高时，电阻变大。闭合开关后，电磁铁上端为极，当氧气浓度过高时，（选填“A”或“B”）灯亮报警。

2题图

2. N A

【分析】
要解决本题，需分两步分析：①利用安培定则判断电磁铁的磁极；②结合气敏电阻的特性，分析氧气浓度过高时控制电路的电流变化，进而确定衔铁的位置，判断工作电路中哪个灯工作。
【解析】
1. 判断电磁铁极性：控制电路中，电流从电源正极流出，经开关S后流入气敏电阻R，再从电磁铁的下端流入、上端流出。根据安培定则：右手握住螺线管，四指指向电流的方向（下端流入、上端流出），大拇指所指的一端为N极，因此电磁铁上端为N极。
2. 分析氧气浓度过高时的灯：当氧气浓度过高时，气敏电阻R变大，控制电路总电阻变大，电源电压不变，由欧姆定律可知控制电路电流变小，电磁铁磁性减弱，无法吸下衔铁，衔铁在弹簧作用下与上方触点接触，此时A灯所在的工作电路接通，因此A灯亮报警。
【答案】
N；A
【知识点】
安培定则；电磁继电器；气敏电阻特性
【点评】
本题结合电磁学与气敏电阻特性，考查安培定则应用和电磁继电器工作原理，需理清控制电路与工作电路的关联，难度适中。
【难度系数】
0.5
