4. 关于家庭电路,下列说法错误的是(
A. 保险丝应安装在火线上
B. 控制用电器的开关应安装在零线上
C. 各用电器之间都是并联的
D. 火线和大地之间的电压是 $ 220 \, \mathrm{V} $
B
)A. 保险丝应安装在火线上
B. 控制用电器的开关应安装在零线上
C. 各用电器之间都是并联的
D. 火线和大地之间的电压是 $ 220 \, \mathrm{V} $
答案
B
解析
【解析】
A选项：保险丝安装在火线上，熔断时可切断火线，防止触电，说法正确；
B选项：控制用电器的开关应安装在火线上，断开开关时用电器与火线断开，避免触电，安装在零线上错误；
C选项：家庭电路中各用电器工作互不影响，均为并联，说法正确；
D选项：火线与大地之间的电压为220V，符合家庭电路电压标准，说法正确。因此错误的是B选项。
【答案】
B
【知识点】
家庭电路连接、家庭电路电压
【点评】
本题考查家庭电路的基础常识，涵盖保险丝、开关的安装位置，用电器连接方式及家庭电路电压等知识点，侧重对家庭电路安全知识的考查，属于基础题型。
【难度系数】
0.8
A选项：保险丝安装在火线上，熔断时可切断火线，防止触电，说法正确；
B选项：控制用电器的开关应安装在火线上，断开开关时用电器与火线断开，避免触电，安装在零线上错误；
C选项：家庭电路中各用电器工作互不影响，均为并联，说法正确；
D选项：火线与大地之间的电压为220V，符合家庭电路电压标准，说法正确。因此错误的是B选项。
【答案】
B
【知识点】
家庭电路连接、家庭电路电压
【点评】
本题考查家庭电路的基础常识，涵盖保险丝、开关的安装位置，用电器连接方式及家庭电路电压等知识点，侧重对家庭电路安全知识的考查，属于基础题型。
【难度系数】
0.8

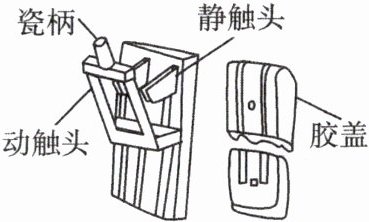

5. 对于如图所示的闸刀开关,下列说法错误的是(
A. 瓷柄是绝缘体
B. 胶盖是绝缘体
C. 动触头是绝缘体
D. 静触头是导体
C
)A. 瓷柄是绝缘体
B. 胶盖是绝缘体
C. 动触头是绝缘体
D. 静触头是导体
答案
C
解析
【解析】
闸刀开关中，瓷柄、胶盖为绝缘体，可防止触电；动触头和静触头为导体，用于导通电路。选项C称动触头是绝缘体，与实际不符，是错误说法，本题要求选出错误选项。
【答案】
C
【知识点】
导体与绝缘体的应用；闸刀开关结构
【点评】
本题考查导体和绝缘体在常用电器中的区分，需熟悉闸刀开关各部件的材料属性，属于基础识记类题目。
【难度系数】
0.8
闸刀开关中，瓷柄、胶盖为绝缘体，可防止触电；动触头和静触头为导体，用于导通电路。选项C称动触头是绝缘体，与实际不符，是错误说法，本题要求选出错误选项。
【答案】
C
【知识点】
导体与绝缘体的应用；闸刀开关结构
【点评】
本题考查导体和绝缘体在常用电器中的区分，需熟悉闸刀开关各部件的材料属性，属于基础识记类题目。
【难度系数】
0.8

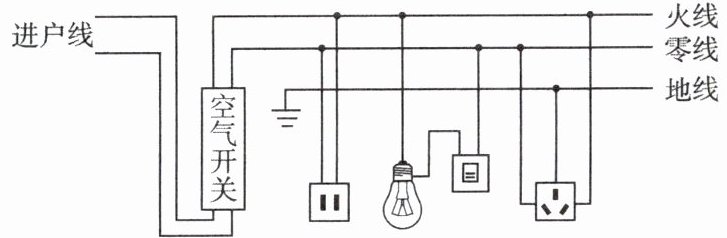

6. 某同学设计的部分家庭电路示意图如图所示,其中电器元件连接错误的是(
A. 空气开关
B. 两孔插座
C. 带开关的灯泡
D. 三孔插座
C
)A. 空气开关
B. 两孔插座
C. 带开关的灯泡
D. 三孔插座
答案
C
解析
【解析】
逐一分析各元件连接：
1. 空气开关：接在进户线干路，连接正确；
2. 两孔插座：遵循“左零右火”原则，连接正确；
3. 带开关的灯泡：正确接法应为开关接火线与灯泡顶端金属点，零线接灯泡螺旋套，图中开关接在零线上，断开开关后灯泡仍与火线相连，易触电，连接错误；
4. 三孔插座：遵循“左零右火上接地”原则，连接正确。
因此电器元件连接错误的是带开关的灯泡。
【答案】
C
【知识点】
家庭电路连接
【点评】
本题考查家庭电路的正确连接方式，需牢记各元件的规范接法，明确错误接法的安全隐患。
【难度系数】
0.6
逐一分析各元件连接：
1. 空气开关：接在进户线干路，连接正确；
2. 两孔插座：遵循“左零右火”原则，连接正确；
3. 带开关的灯泡：正确接法应为开关接火线与灯泡顶端金属点，零线接灯泡螺旋套，图中开关接在零线上，断开开关后灯泡仍与火线相连，易触电，连接错误；
4. 三孔插座：遵循“左零右火上接地”原则，连接正确。
因此电器元件连接错误的是带开关的灯泡。
【答案】
C
【知识点】
家庭电路连接
【点评】
本题考查家庭电路的正确连接方式，需牢记各元件的规范接法，明确错误接法的安全隐患。
【难度系数】
0.6

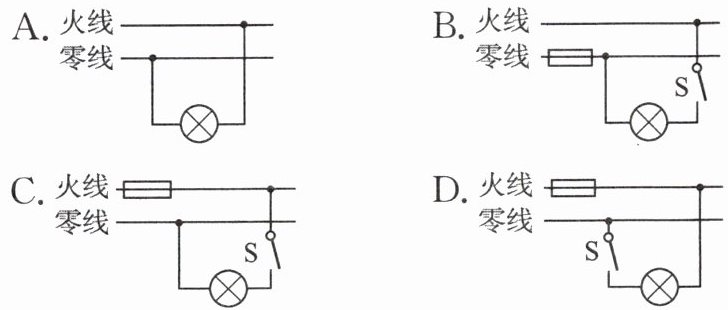

7. 下图所示的四个家庭电路中,符合家庭电路连接要求的是(
A. 火线----零线----灯泡
B. 火线----零线----保险丝----开关----灯泡
C. 火线----保险丝----零线----开关----灯泡
D. 火线----保险丝----零线----开关----灯泡
C
)A. 火线----零线----灯泡
B. 火线----零线----保险丝----开关----灯泡
C. 火线----保险丝----零线----开关----灯泡
D. 火线----保险丝----零线----开关----灯泡
答案
C
解析
【解析】
家庭电路正确连接要求：①保险丝应接在火线上，熔断时切断火线，避免触电；②开关需接在火线与用电器之间，断开开关时用电器不带电；③灯泡顶端金属点接火线，螺旋套接零线。
对各选项分析：
A选项：无开关，连接不符合规范，错误；
B选项：保险丝接在零线上，熔断时无法切断火线，存在安全隐患，错误；
C选项：保险丝接在火线上，开关接在火线与灯泡之间，连接符合家庭电路要求，正确；
D选项：开关接在零线上，断开开关后灯泡仍与火线相连，易发生触电事故，错误。
【答案】
C
【知识点】
家庭电路连接、保险丝安装、开关正确接法
【点评】
本题考查家庭电路的规范连接，需牢记各元件的连接原则，保障用电安全。
【难度系数】
0.7
家庭电路正确连接要求：①保险丝应接在火线上，熔断时切断火线，避免触电；②开关需接在火线与用电器之间，断开开关时用电器不带电；③灯泡顶端金属点接火线，螺旋套接零线。
对各选项分析：
A选项：无开关，连接不符合规范，错误；
B选项：保险丝接在零线上，熔断时无法切断火线，存在安全隐患，错误；
C选项：保险丝接在火线上，开关接在火线与灯泡之间，连接符合家庭电路要求，正确；
D选项：开关接在零线上，断开开关后灯泡仍与火线相连，易发生触电事故，错误。
【答案】
C
【知识点】
家庭电路连接、保险丝安装、开关正确接法
【点评】
本题考查家庭电路的规范连接，需牢记各元件的连接原则，保障用电安全。
【难度系数】
0.7

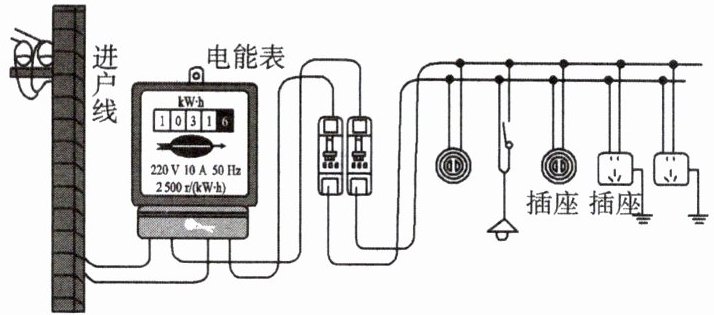

8. 如图所示的家庭电路中,电源通过
进户线
输入,由火
线和零
线组成,两线间的电压为220
$ \mathrm{V} $;电能表要同时串
联在相线和零线上;电灯和插座要并
联在电路中,电灯与控制它的开关要串
联。答案
进户
线
火
零
220
串
并
串
线
火
零
220
串
并
串
解析
【解析】
家庭电路的电源通过进户线输入，进户线由火线和零线组成，火线与零线间的电压为220V；电能表需串联在火线和零线上，用于计量家庭电路消耗的电能；电灯和插座作为用电器，应并联在电路中，以实现独立工作；电灯与控制它的开关需串联，这样开关才能控制电灯的通断。
【答案】
进户线；火；零；220；串；并；串
【知识点】
家庭电路组成、电路连接规律、家庭电路电压
【点评】
本题考查家庭电路的基本常识，属于基础题，需牢记家庭电路的组成、连接方式及电压等知识点。
【难度系数】
0.8
家庭电路的电源通过进户线输入，进户线由火线和零线组成，火线与零线间的电压为220V；电能表需串联在火线和零线上，用于计量家庭电路消耗的电能；电灯和插座作为用电器，应并联在电路中，以实现独立工作；电灯与控制它的开关需串联，这样开关才能控制电灯的通断。
【答案】
进户线；火；零；220；串；并；串
【知识点】
家庭电路组成、电路连接规律、家庭电路电压
【点评】
本题考查家庭电路的基本常识，属于基础题，需牢记家庭电路的组成、连接方式及电压等知识点。
【难度系数】
0.8
9. 我国家用电冰箱工作时两端的电压为
220
$ \mathrm{V} $,它与电视机之间是并联
(填“串联”或“并联”)的。家庭每月的耗电量用电能
表测量。答案
220
并联
电能
并联
电能
解析
【解析】
我国家庭电路的电压为220V，家用电冰箱接在家庭电路中，工作时两端电压为220V；家庭电路中各用电器工作时互不影响，因此电冰箱与电视机之间是并联的；电能表是测量家庭电路中用电器消耗电能的仪表，家庭每月的耗电量用电能表测量。
【答案】
220；并联；电能
【知识点】
家庭电路电压；用电器连接方式；电能测量
【点评】
本题考查家庭电路的基本常识，属于基础识记类题目，难度较低，需牢记家庭电路相关基础知识。
【难度系数】
0.9
我国家庭电路的电压为220V，家用电冰箱接在家庭电路中，工作时两端电压为220V；家庭电路中各用电器工作时互不影响，因此电冰箱与电视机之间是并联的；电能表是测量家庭电路中用电器消耗电能的仪表，家庭每月的耗电量用电能表测量。
【答案】
220；并联；电能
【知识点】
家庭电路电压；用电器连接方式；电能测量
【点评】
本题考查家庭电路的基本常识，属于基础识记类题目，难度较低，需牢记家庭电路相关基础知识。
【难度系数】
0.9
10. 小青同学想在家里安装一盏照明灯,他设计的电路如图所示。图中虚线框 1 和 2 应连入开关和电灯,则开关应装在
2
(填“1”或“2”)虚线框中。答案
2
解析
【解析】
在家庭电路中，为保障用电安全，开关应接在火线与用电器之间。由电路图可知，虚线框2位于火线与用电器的连接路径上，因此开关应装在2虚线框中。
【答案】
2
【知识点】
家庭电路连接规则
【点评】
本题考查家庭电路的安全连接，明确开关接火线的必要性是解题关键，突出了用电安全的重要性。
【难度系数】
0.8
在家庭电路中，为保障用电安全，开关应接在火线与用电器之间。由电路图可知，虚线框2位于火线与用电器的连接路径上，因此开关应装在2虚线框中。
【答案】
2
【知识点】
家庭电路连接规则
【点评】
本题考查家庭电路的安全连接，明确开关接火线的必要性是解题关键，突出了用电安全的重要性。
【难度系数】
0.8
11. 在家庭电路中,电灯、冰箱、电视机的连接方式是
并联
(填“串联”或“并联”)。用电器越多,电路中的总电流越大
(填“越大”或“越小”),为了避免导线过热而烧坏,在电路中要串联
(填“串联”或“并联”)保险丝。答案
并联
越大
串联
越大
串联
解析
【解析】
在家庭电路中，电灯、冰箱、电视机等用电器需独立工作、互不影响，因此连接方式为并联；根据并联电路的电流特点，干路电流等于各支路电流之和，用电器越多，支路数量越多，电路中的总电流越大；保险丝要在电流过大时及时熔断以保护电路，因此需串联在电路中。
【答案】
并联；越大；串联
【知识点】
家庭电路连接方式、并联电路电流规律、保险丝的连接
【点评】
本题考查家庭电路的基础常识，属于基础题型，需熟练掌握家庭电路用电器连接、并联电路电流特点及保险丝的连接要求。
【难度系数】
0.9
在家庭电路中，电灯、冰箱、电视机等用电器需独立工作、互不影响，因此连接方式为并联；根据并联电路的电流特点，干路电流等于各支路电流之和，用电器越多，支路数量越多，电路中的总电流越大；保险丝要在电流过大时及时熔断以保护电路，因此需串联在电路中。
【答案】
并联；越大；串联
【知识点】
家庭电路连接方式、并联电路电流规律、保险丝的连接
【点评】
本题考查家庭电路的基础常识，属于基础题型，需熟练掌握家庭电路用电器连接、并联电路电流特点及保险丝的连接要求。
【难度系数】
0.9
12. 请将图中的开关与电灯连入电路。
答案
解析
【解析】
为保证用电安全，开关应串联在火线上。连接时，开关一端接火线，另一端连接螺口灯泡的顶端金属点；零线直接连接螺口灯泡的螺旋套，断开开关时，灯泡与火线断开，可避免触电风险。
【答案】
开关一端接火线，另一端接螺口灯泡顶端金属点，零线接螺口灯泡螺旋套（连接方式对应参考答案示意图）
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中灯泡与开关的正确接法，核心是掌握开关接火线的安全用电要求，明确螺口灯泡的接线规范。
【难度系数】
0.6
为保证用电安全，开关应串联在火线上。连接时，开关一端接火线，另一端连接螺口灯泡的顶端金属点；零线直接连接螺口灯泡的螺旋套，断开开关时，灯泡与火线断开，可避免触电风险。
【答案】
开关一端接火线，另一端接螺口灯泡顶端金属点，零线接螺口灯泡螺旋套（连接方式对应参考答案示意图）
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中灯泡与开关的正确接法，核心是掌握开关接火线的安全用电要求，明确螺口灯泡的接线规范。
【难度系数】
0.6

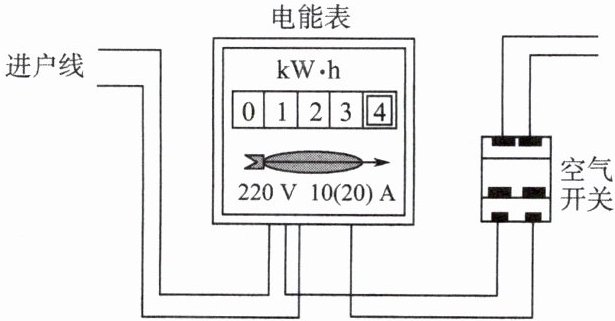

1. 某家庭电路的部分情况如图所示,下列说法正确的是(
A. 图中的两根进户线分别为火线和地线
B. 空气开关有保险丝的功能
C. 该电能表的标定电流为 $ 20 \, \mathrm{A} $
D. 电能表与空气开关是并联的
B
)A. 图中的两根进户线分别为火线和地线
B. 空气开关有保险丝的功能
C. 该电能表的标定电流为 $ 20 \, \mathrm{A} $
D. 电能表与空气开关是并联的
答案
B
解析
【解析】
逐一分析各选项：
A. 图中的两根进户线分别为火线和零线，不是火线和地线，A错误；
B. 空气开关在电路中电流过大时会自动断开，起到保护电路的作用，和保险丝的功能相同，B正确；
C. 电能表上的“10(20)A”中，10A是标定电流，20A是额定最大电流，C错误；
D. 电能表与空气开关都串联在电路中，并非并联，D错误。
综上，正确答案是B。
【答案】
B
【知识点】
家庭电路组成，电能表参数，空气开关功能
【点评】
本题考查家庭电路的相关知识，涉及进户线、电能表、空气开关的基本概念与作用，属于基础识记类题目，需熟练掌握家庭电路各元件的特点。
【难度系数】
0.8
逐一分析各选项：
A. 图中的两根进户线分别为火线和零线，不是火线和地线，A错误；
B. 空气开关在电路中电流过大时会自动断开，起到保护电路的作用，和保险丝的功能相同，B正确；
C. 电能表上的“10(20)A”中，10A是标定电流，20A是额定最大电流，C错误；
D. 电能表与空气开关都串联在电路中，并非并联，D错误。
综上，正确答案是B。
【答案】
B
【知识点】
家庭电路组成，电能表参数，空气开关功能
【点评】
本题考查家庭电路的相关知识，涉及进户线、电能表、空气开关的基本概念与作用，属于基础识记类题目，需熟练掌握家庭电路各元件的特点。
【难度系数】
0.8
