13. 小明和小华在做测量定值电阻阻值的实验,器材有:干电池两节,开关、电压表、电流表、滑动变阻器(20 Ω 1.5 A)各一个,待测电阻$R_1$、$R_2$,导线若干。

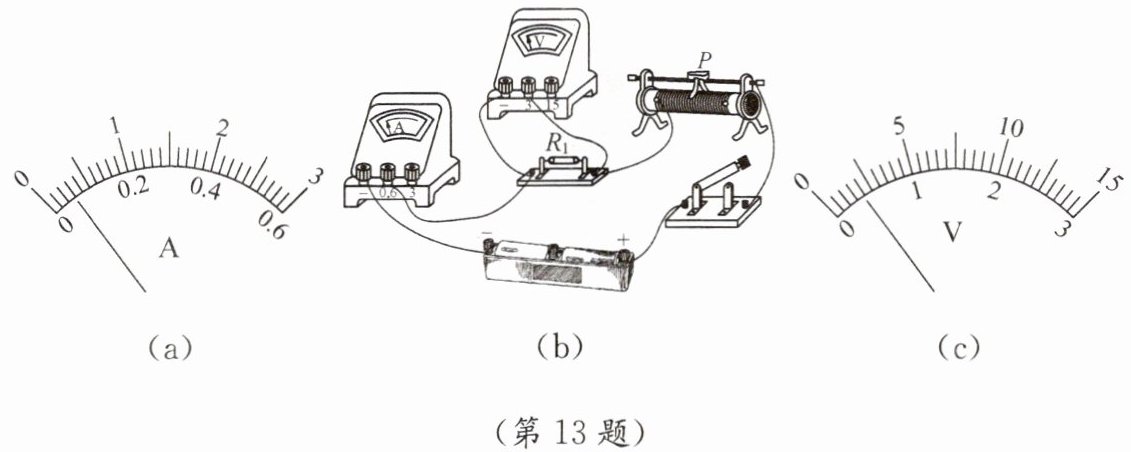

(1) 连接电路前,小明发现电流表指针如图(a)所示,于是他将电流表指针调至。

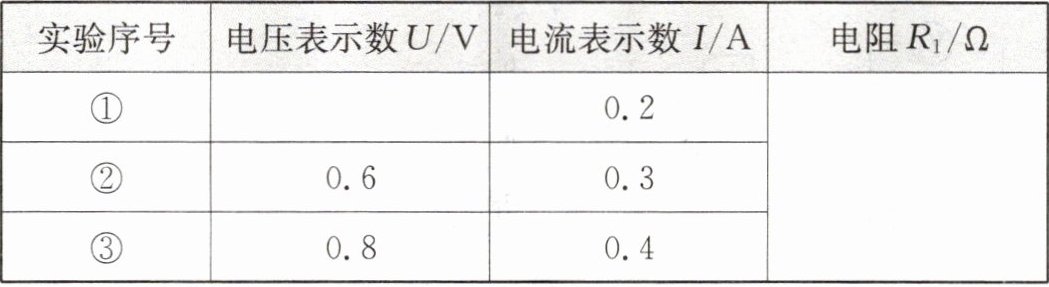

(2) ① 他们按照图(b)连接好测量$R_1$阻值的电路;② 闭合开关前,应将滑动变阻器滑片P置于最(左端/右端);③ 在正确完成上述操作后,闭合开关,移动滑动变阻器滑片P,当电流表示数为0.2 A时,电压表示数如图(c)所示,则电阻两端的电压为V。多次实验测量的结果如下表所列,则$R_1$的阻值为Ω。
(1) 连接电路前,小明发现电流表指针如图(a)所示,于是他将电流表指针调至。
(2) ① 他们按照图(b)连接好测量$R_1$阻值的电路;② 闭合开关前,应将滑动变阻器滑片P置于最(左端/右端);③ 在正确完成上述操作后,闭合开关,移动滑动变阻器滑片P,当电流表示数为0.2 A时,电压表示数如图(c)所示,则电阻两端的电压为V。多次实验测量的结果如下表所列,则$R_1$的阻值为Ω。
答案
解：
(1) 零刻度线处
(2) ② 左端
③ 0.4
根据欧姆定律$R=\frac{U}{I}$，三次实验测得的电阻分别为：
$R_{11}=\frac{0.4\ \mathrm{V}}{0.2\ \mathrm{A}}=2\ \Omega$
$R_{12}=\frac{0.6\ \mathrm{V}}{0.3\ \mathrm{A}}=2\ \Omega$
$R_{13}=\frac{0.8\ \mathrm{V}}{0.4\ \mathrm{A}}=2\ \Omega$
取多次测量的平均值，可得$R_1=\frac{2\ \Omega+2\ \Omega+2\ \Omega}{3}=2\ \Omega$
(1) 零刻度线处
(2) ② 左端
③ 0.4
根据欧姆定律$R=\frac{U}{I}$，三次实验测得的电阻分别为：
$R_{11}=\frac{0.4\ \mathrm{V}}{0.2\ \mathrm{A}}=2\ \Omega$
$R_{12}=\frac{0.6\ \mathrm{V}}{0.3\ \mathrm{A}}=2\ \Omega$
$R_{13}=\frac{0.8\ \mathrm{V}}{0.4\ \mathrm{A}}=2\ \Omega$
取多次测量的平均值，可得$R_1=\frac{2\ \Omega+2\ \Omega+2\ \Omega}{3}=2\ \Omega$
