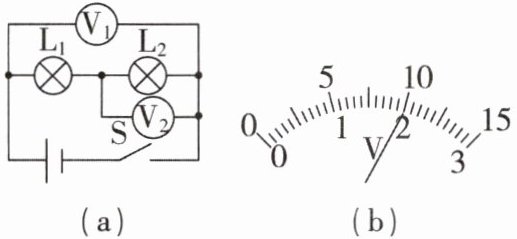

1[2025江苏盐城期中,中]如图(a)所示的电路,闭合开关S后,两个电压表指针的偏转情况均如图(b)所示,则L₁和L₂两端的电压分别为 ()


A.8 V 2 V
B.10 V 2 V
C.2 V 8 V
D.2 V 10 V

1.A 【解析】由电路图可知,$\mathrm{L}_1$与$\mathrm{L}_2$串联,电压表$\mathrm{V}_1$测电源电压,电压表$\mathrm{V}_2$测小灯泡$\mathrm{L}_2$两端电压,根据串联电路的电压特点知,电压表$\mathrm{V}_1$的示数应大于电压表$\mathrm{V}_2$的示数,因为两电压表指针位置相同,所以电压表$\mathrm{V}_1$选择的是大量程,分度值是0.5 V,示数$U_{\mathrm{V}1}=10\ \mathrm{V}$,即电源电压为10 V;电压表$\mathrm{V}_2$选择的是小量程,分度值是0.1 V,示数$U_{\mathrm{V}2}=2\ \mathrm{V}$,即$\mathrm{L}_2$两端电压是2 V,所以小灯泡$\mathrm{L}_1$两端的电压$U_1=U_{\mathrm{V}1}-U_{\mathrm{V}2}=10\ \mathrm{V}-2\ \mathrm{V}=8\ \mathrm{V}$。故选A。

2[2026江苏盐城期末,中]如图所示,电源电压恒定,当只闭合S时,灯泡L₁、L₂均发光。当S、S₁闭合,S₂断开时,电压表的示数为1 V,当S、S₂闭合,S₁断开时,电压表的示数为3 V,则下列选项正确的是()

A.电源电压为4 V
B.L₁两端电压为2 V
C.L₂两端电压为2 V
D.电压表只能测量电源电压

2.C 【解析】当S、S₂闭合,S₁断开时,电压表测量电源电压,电压表的示数为3 V,则电源电压为3 V,故A错误。当S、S₁闭合,S₂断开时,两个灯泡串联,电压表测量L₁两端的电压,电压表的示数为1 V,故L₁两端电压为1 V;综合A项分析及串联电路电压的规律得到L₂两端的电压为$U_2=U-U_1=3\ \mathrm{V}-1\ \mathrm{V}=2\ \mathrm{V}$,故BD错误,C正确。故选C。

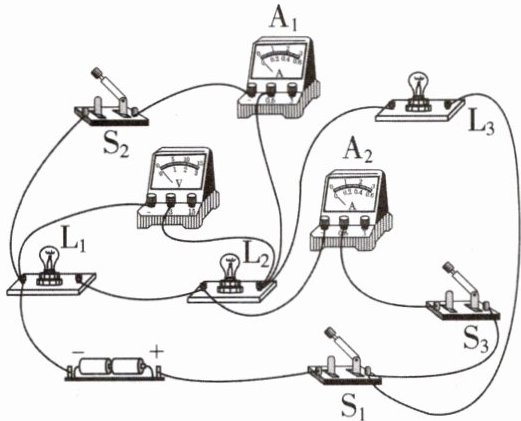

3[2025重庆质检,偏难]爱动手实验的小袁同学连接了如图所示的实物图,以下描述正确的是 ()


A.当只闭合开关$\mathrm{S}_1$时,此时电压表有示数,并且等于电源电压
B.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,电流表$\mathrm{A}_1$有示数,电压表有示数
C.当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,两个电流表均没有示数
D.当开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时,两个电流表有示数,电压表没有示数

3.D 【解析】当只闭合开关$\mathrm{S}_1$时,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和$\mathrm{L}_3$串联,电压表并联在$\mathrm{L}_1$和$\mathrm{L}_2$两端,测量$\mathrm{L}_1$和$\mathrm{L}_2$两端的电压,此时电压表有示数,根据串联电路电压的规律可知,此时电压表的示数小于电源电压,故A错误;当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时,只有$\mathrm{L}_3$接入电路中,此时$\mathrm{A}_1$测量电路中的电流,有示数,电压表被短路,没有示数,故B错误;当只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,只有$\mathrm{L}_1$接入电路中,此时$\mathrm{A}_2$测量电路中的电流,有示数,故C错误;当开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时,灯泡$\mathrm{L}_1$、$\mathrm{L}_2$和$\mathrm{L}_3$并联,$\mathrm{A}_1$测量$\mathrm{L}_2$和$\mathrm{L}_3$所在的两条支路的总电流,有示数,$\mathrm{A}_2$测量$\mathrm{L}_1$和$\mathrm{L}_2$所在的两条支路的总电流,也有示数,电压表相当于并联在导线的两端,没有示数,故D正确。故选D。

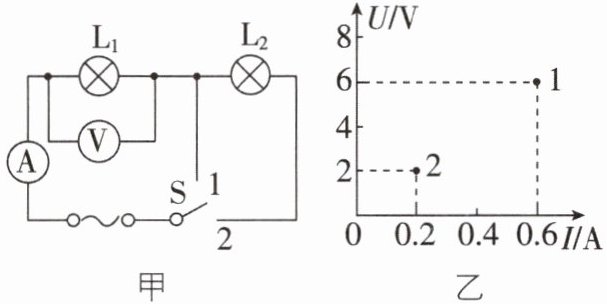

4[2026江苏南通期末,中]图甲中,电源电压保持不变。当开关S由触点1转接到2时,L₁和L₂联,电压表、电流表示数变化如图乙所示。当开关S连接触点2时,通过L₁的电流是A,L₂两端的电压是V。

4.串 0.2 4 【解析】由图甲可知,当开关S由触点1转接到2时,$\mathrm{L}_1$和$\mathrm{L}_2$串联。由图乙可知,当开关S连接触点2时,两灯串联,串联电路中电流处处相等,故通过$\mathrm{L}_1$的电流为0.2 A。由图甲可知,当开关S连接触点1时,电压表测电源电压,结合图乙可知,电源电压为$U=6\ \mathrm{V}$,当开关S连接触点2时,$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表测量$\mathrm{L}_1$两端的电压,为$U_1=2\ \mathrm{V}$,由串联电路的特点可知,灯泡$\mathrm{L}_2$两端的电压$U_2=U-U_1=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$。

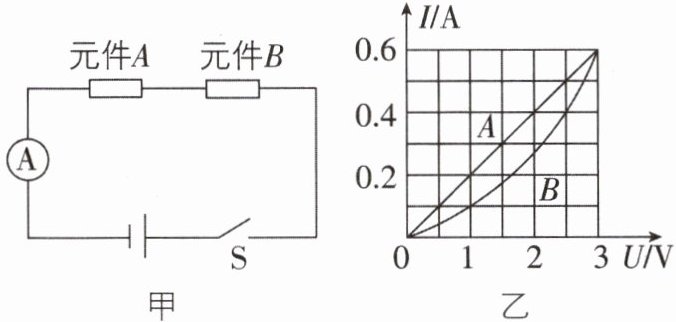

5[2025山东青岛期末,中]如图甲所示的电路中有两个电路元件A和B,流过元件的电流与元件两端电压的关系如图乙所示,闭合开关S,这时电流表的示数为0.4 A,则电源电压为V;若将A、B并联在另一个电源下,且干路电流为0.9 A,那么电源电压为V。

刷素养 走向重高

5.4.5 2.5 【解析】如图甲所示,两个元件串联,电路中电流处处相等,闭合开关S,电流表的示数为0.4 A,由图乙可知,此时元件A两端的电压为2 V,元件B两端的电压为2.5 V,则电源电压$U=U_A+U_B=2\ \mathrm{V}+2.5\ \mathrm{V}=4.5\ \mathrm{V}$;若将A、B并联在另一个电源下,且干路电流为0.9 A,根据图乙可知,电源电压为2.5 V时,通过元件A的电流为0.5 A,通过元件B的电流为0.4 A,此时干路电流为0.9 A,故电源电压为2.5 V。

6 核心素养科学思维[难]如图所示的电路中,a、b、c分别表示电流表或电压表,且都为理想电表,则下列各组电表示数中可能实现的是 ()


A.a 的示数为 1 A,b 的示数为 2 V,c 的示数为 0.5 A
B.a 的示数为 2 V,b 的示数为 1 A,c 的示数为 0.5 A
C.a 的示数为 0.5 A,b 的示数为 1 A,c 的示数为 2 V
D.a 的示数为 2 V,b 的示数为 0.5 A,c 的示数为 1 A

6.B 【解析】如果a与c均为电流表,则电阻$R_1$与$R_2$被短路,只有电阻$R_3$与两电流表组成串联电路,等效电路图如图甲所示,两电流表示数相同,故A错误。由题可知,如果b与c是电流表,a是电压表,则电阻$R_1$与$R_2$并联,然后再与$R_3$串联,电压表测并联电路两端电压,电流表b测通过$R_1$、$R_2$的总电流,电流表c测通过$R_1$的电流,等效电路图如图乙所示,由此可知电流表b的示数大于c的示数,故B正确,D错误。由题图可知,若a与b是电流表,c是电压表,则等效电路图如图丙所示,则a被短路,a的示数为零,故C错误。故选B。
