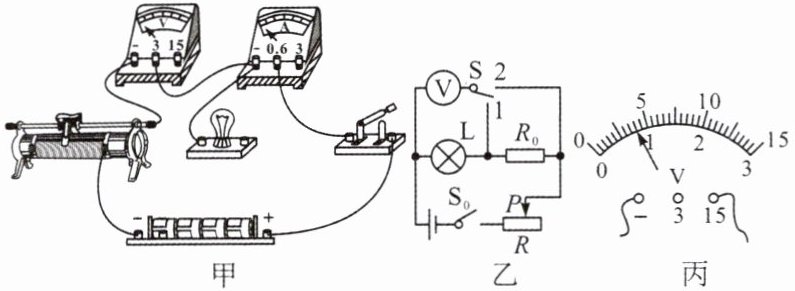

11.如图甲是小明测量小灯泡电阻的电路,电源电压$U=6\ \mathrm{V}$,小灯泡L额定电压为2.5 V。

(1)请用笔画线代替导线,将该电路补充完整,要求导线不能交叉。

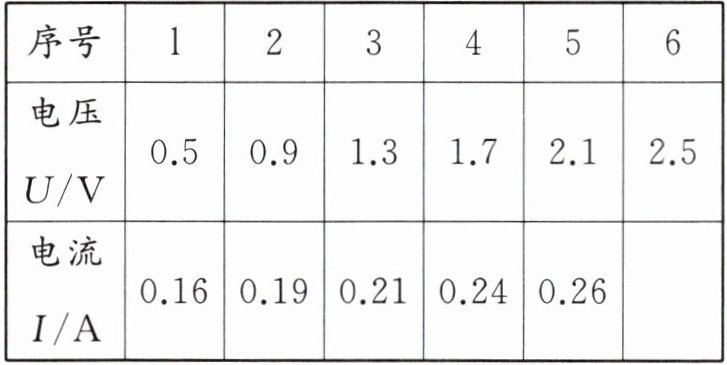

(2)实验测量数据如表,他选用的滑动变阻器规格是“”(选填“0~20 Ω”或“0~50 Ω”)。

(3)小明完成第5组数据测量后,要测量小灯泡正常发光时的电阻,滑动变阻器滑片应向(选填“左”或“右”)滑动。
(4)在测量第6组数据时,发现电流表损坏,小明利用图乙电路测量出了小灯泡正常发光时的电阻,已知定值电阻$R_0$的阻值为5 Ω。实验步骤如下:
①闭合开关$\mathrm{S}_0$,单刀双掷开关$\mathrm{S}$接1,移动滑动变阻器滑片$P$,使电压表示数$U_1=$V;
②保持滑片$P$的位置不变,将单刀双掷开关$\mathrm{S}$接2,电压表示数如图丙所示,则小灯泡L正常发光时电阻$R_L=$Ω(结果保留一位小数)。

(1) (2)0～50 Ω (3)右 (4)①2.5 ②8.3

【分析】
本题围绕测量小灯泡电阻的电学实验展开，需结合伏安法原理、串联电路分压规律、欧姆定律等知识逐步解题：
1. 补全电路：伏安法测电阻时，电压表需并联在小灯泡两端，小灯泡额定电压为2.5V，故电压表选0~3V量程，将电压表的“3”接线柱与小灯泡右端接线柱连接即可，保证导线不交叉。
2. 选滑动变阻器：电源电压6V，小灯泡额定电压2.5V，滑动变阻器需分担3.5V电压；结合实验最小电流，计算得滑动变阻器最大电阻约35Ω，因此需选最大阻值大于35Ω的规格。
3. 滑片移动方向：要使小灯泡正常发光，需增大其两端电压，根据串联分压，应减小滑动变阻器接入电阻；结合滑动变阻器接线，滑片向右滑动时接入电阻变小，故向右移。
4. 缺电流表测电阻：利用串联电路电流相等，步骤①中S接1时，需让小灯泡电压为额定电压2.5V；步骤②中通过电压表测总电压，算出电路电流，进而计算小灯泡正常发光时的电阻。
【解析】
(1) 补全电路：电压表应并联在小灯泡两端，小灯泡额定电压2.5V，将电压表的“3”接线柱与小灯泡右接线柱连接，导线不交叉。
(2) 滑动变阻器规格：电源电压U=6V，滑动变阻器两端最大电压U滑=6V-2.5V=3.5V；当电路电流最小时，滑动变阻器接入电阻最大，R滑=U滑/I=3.5V/0.1A=35Ω，故选0~50Ω的滑动变阻器。
(3) 滑片移动：要增大小灯泡电压，需减小滑动变阻器接入电阻；由滑动变阻器接线（左下、右上），滑片向右滑动时接入电阻变小，故向右滑动。
(4) 缺电流表测电阻：
① S接1时，电压表测小灯泡电压，要使灯正常发光，电压为额定电压，故U1=2.5V；
② S接2时，电压表测灯与R0的总电压，示数为5.5V，则R0两端电压U0=5.5V-2.5V=3V，电路电流I=U0/R0=3V/5Ω=0.6A，小灯泡正常发光时电阻R_L=2.5V/0.6A≈8.3Ω。
【答案】
(1) (2)0～50 Ω (3)右 (4)①2.5 ②8.3
【知识点】
伏安法测电阻、滑动变阻器使用、欧姆定律应用
【点评】
本题为电学综合实验题，涵盖电路连接、滑动变阻器调节、特殊方法测电阻等核心考点，需灵活运用串联规律和欧姆定律，考查学生的实验操作与分析能力。
【难度系数】
0.4
