6. ★★★ 小明对下列光学成像进行了分析，判断正确的是 ()
①平面镜成像 ②小孔成像 ③放大镜的像 ④幻灯机屏幕上所成的像 ⑤照相机的像

A.反射成像的有①②④
B.折射成像的有③④⑤
C.属于实像的是①③⑤
D.属于虚像的是②③④

6. B 解析:①平面镜成像,是由光的反射形成的正立、等大的虚像;②小孔成像,是由光的直线传播形成的实像;③放大镜成像,属于凸透镜成像,是由光的折射形成的正立、放大的虚像;④幻灯机屏幕上所成的像,属于凸透镜成像,是由光的折射形成的倒立、放大的实像;⑤照相机中所成的像,属于凸透镜成像,是由光的折射形成的倒立、缩小的实像。则属于反射成像的是①,属于折射成像的是③④⑤,属于实像的是②④⑤,属于虚像的是①③,故 ACD 错误,B 正确。故选 B。

7. 现有以下3种光学元件:①平面镜;②凸透镜;③凹透镜,根据如图所示情况判断,方框内可选的光学元件有 ()


A.只有①
B.只有①②
C.只有①③
D.①②③

7. D 解析:若用平面镜,光路如图:
若用凸透镜,光路如图:
若用凹透镜,光路如图:
故 D 符合题意,ABC 不符合题意。故选 D。

8. （2026·杭州十三中期中）在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜，两个透镜的主光轴重合。在凹透镜的左侧有一平行于主光轴的光束，通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回。已知凸透镜的焦距为$f$，此时两个透镜之间的距离为$L$，可判断出凹透镜的焦距为 （）

A.$f$
B.$L$
C.$f-L$
D.$f+L$

8. C 解析:当凸透镜的焦点位于凸透镜与凹透镜之间时,因为从凹透镜出来的光线为发散光线,所以不可能经过凸透镜焦点;如图所示,当凸透镜焦点位于凹透镜左边时,则可能从凹透镜出来的光线的反向延长线经过凸透镜的焦点;而射入凹透镜的光线为平行光线,故从凹透镜出来的光线的反向延长线也经过凹透镜的焦点,因而凹透镜的焦点与凸透镜的焦点重合,所以凹透镜的焦距$f'=f-L$,故 C 正确,ABD 错误。故选 C。

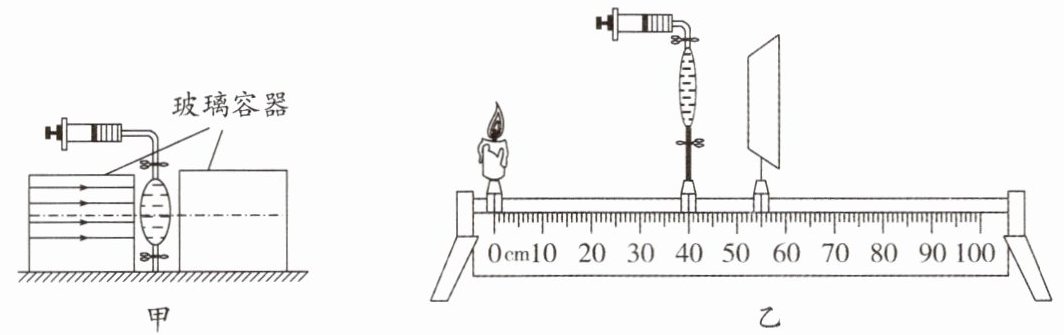

9. （2025·宁波市青藤书院期中）某兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成形状可改变的水透镜进行以下探究实验，装置如图所示。

(1)在探究“凸透镜对光线的作用”时，先在两个透明长方体玻璃容器中喷入蚊香烟雾，然后将水注入橡皮膜制成水透镜，再将其放在两个玻璃容器之间，如图甲所示。让一束光沿箭头方向射入玻璃容器，经水透镜折射后光将（填“偏离”或“偏向”）主光轴。上述实验在玻璃容器中喷入蚊香烟雾的目的是。
(2)图乙中烛焰清晰的像成在光屏上方，为使像成在光屏中央，应将水透镜（填“向上”或“向下”）移动。

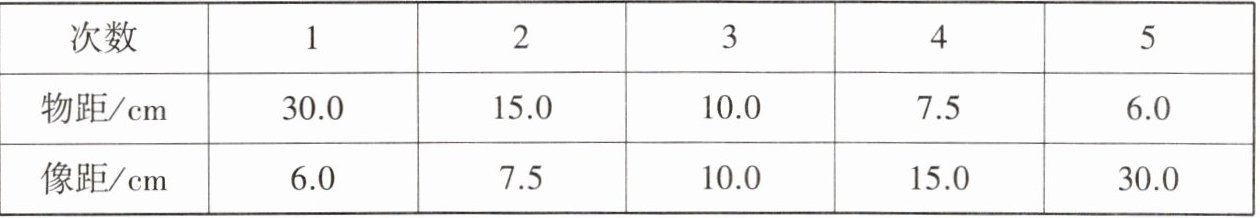

(3)保持水透镜的形状不变，依次改变蜡烛的位置，并移动光屏呈现清晰的像，记录数据如下表所示。

根据表中数据可推断此水透镜的焦距为cm，推断的依据是。
＞＞ P18专题5 ＞＞ 根据诊断结果，请完成对应的练习

9. (1)偏向 显示光路 (2)向下 (3)5.0 物距等于2倍焦距时成倒立、等大的实像,像距等于物距
解析:(1)由图可知,水透镜的形状相当于一个凸透镜,凸透镜对光有会聚作用,经透镜折射后折射光线将向主光轴方向偏折;在玻璃容器中充入蚊香烟雾,当光照到烟雾时,烟雾颗粒对光的反射方向是不同的,会发生漫反射现象,所以我们从各角度可以看到光的路径。(2)根据光线过光心不改变方向,像在光屏的上方,为使像在光屏的中心位置,蜡烛向上移动,或凸透镜向下移动,或光屏向上移动。(3)由第 3 组数据可知,物距 u=10.0 cm 时,像距 v=10.0 cm,此时成倒立、等大的实像,故水透镜的焦距$f=\frac{1}{2}u=\frac{1}{2}×10.0\ \mathrm{cm}=5.0\ \mathrm{cm}$。
