(已知信息均在题图中标出,开关闭合,请据图回答下列问题)
1. 单一元件的简单电路

(1)$R=$ $\Omega$。
(2)若把电源从电路中拆除,则电源两端电压$U'=$ $V$,电阻$R'=$ $\Omega$,此时电路中的电流$I'=$ $A$。

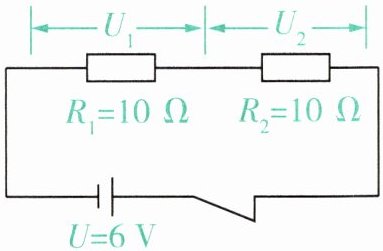

2. 两个定值电阻的串联电路($R_1=R_2$)

$R_{总}=$ $\Omega$,$I=$ $A$,$U_1=$ $V$,$U_2=$ $V$。

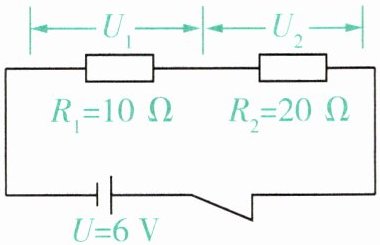

3. 两个定值电阻的串联电路($R_1≠R_2$,出现分压不同)

$R_{总}=$ $\Omega$,$I=$ $A$,$U_1=$ $V$,$U_2=$ $V$。

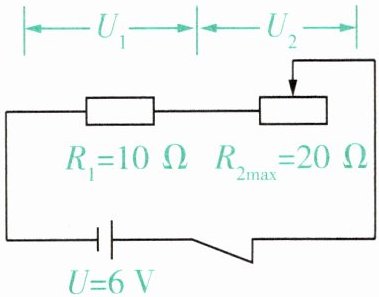

4. 用滑动变阻器代替其中一个定值电阻(等效替代思想)

(1)当$R_2=10\ \Omega$时,$U=$ $V$,$I=$ $A$,$U_1=$ $V$;$U_2=$ $V$。

1 (1)10 (2)6 10 0
2 20 0.3 3 3
3 30 0.2 2 4
4 (1)6 0.3 3 3

【分析】
本题围绕欧姆定律及串联电路特点展开，需结合电路基本规律逐步分析：
1. 单一元件部分：根据欧姆定律R=U/I计算电阻；拆除电源后，电源电压不变，电阻是导体本身属性与是否通电无关，断路时电流为0。
2. 串联电路部分：总电阻为各电阻之和，电流由I=U/R总计算，串联分压与电阻成正比，即U1=IR1、U2=IR2。
3. 滑动变阻器部分：等效替代定值电阻后，仍按串联电路规律计算总电阻、电流及分压。
【解析】
1. (1) 根据欧姆定律R=U/I，已知电源电压U=6V，电路电流I=0.6A，代入得R=6V/0.6A=10Ω；
(2) 拆除电源后，电源两端电压不变，仍为6V；电阻是导体固有属性，R'=10Ω；电路无电源为断路，电流I'=0A。
2. 两个相同电阻串联，总电阻R总=R1+R2=10Ω+10Ω=20Ω；电流I=U/R总=6V/20Ω=0.3A；U1=IR1=0.3A×10Ω=3V，U2=IR2=0.3A×10Ω=3V。
3. 两个不同电阻串联，总电阻R总=10Ω+20Ω=30Ω；电流I=U/R总=6V/30Ω=0.2A；U1=IR1=0.2A×10Ω=2V，U2=IR2=0.2A×20Ω=4V。
4. (1) 滑动变阻器替代后，总电阻仍为20Ω，电源电压U=6V；电流I=6V/20Ω=0.3A；U1=0.3A×10Ω=3V，U2=0.3A×10Ω=3V。
【答案】
1 (1)10 (2)6 10 0
2 20 0.3 3 3
3 30 0.2 2 4
4 (1)6 0.3 3 3
【知识点】
欧姆定律、串联电路特点、电阻的性质
【点评】
本题为初中电学基础题，考查欧姆定律应用、串联电路的电阻与分压规律，以及电阻的基本属性，需学生熟练掌握公式及电路特点，难度适中。
【难度系数】
0.3

名师搭梯子
＞ (1)电源的作用就是给用电器两端提供电压,电源电压的大小与电路中的电阻以及通过该电路的电流大小无关,只与电源本身有关。
(2)定值电阻的阻值不因未接入电路而消失。
＞ 串联电路(用字母表示)
电流规律: 。
电压规律: 。
电阻规律: 。
＞ 对比题2、题3
串联电路中,电阻越大,分压越。
串联电路中,电阻越串越;其中一个电阻增大时,总电阻。
(2)当$R_2=20\ \Omega$时,$U=$V,$I=$A,$U_1=$V, $U_2=$V。
综上,当$R_2$的滑片向右移动时,$R_2$,$U$,$I$, $U_1$,$U_2$。(以上五空均填“增大”“减小”或“不变”)

串联电路 $I=I_1=I_2$ $U=U_1+U_2$ $R_总=R_1+R_2$
对比题2、题3 大 大 增大
(2)6 0.2 2 4
增大 不变 减小 减小 增大

【分析】
本题考查串联电路的规律及欧姆定律的应用，解题思路如下：1. 回忆串联电路的电流、电压、电阻基本规律，直接填写对应公式；2. 结合串联分压特点、电阻串联的总电阻变化规律，填写对应结论；3. 计算部分需结合隐含条件（定值电阻$R_1=10\ \Omega$、电源电压$U=6\ \mathrm{V}$），利用欧姆定律计算各物理量；4. 分析滑动变阻器滑片移动时，接入电阻的变化，结合总电阻、电源电压不变的特点，判断电流及各部分电压的变化。
【解析】
1. 串联电路电流规律：串联电路中各处电流相等，即$I = I_1 = I_2$；
2. 串联电路电压规律：串联电路总电压等于各部分电路两端电压之和，即$U = U_1 + U_2$；
3. 串联电路电阻规律：串联电路总电阻等于各串联电阻之和，即$R_{\mathrm{总}} = R_1 + R_2$；
4. 串联分压与电阻变化：串联电路中电阻越大分压越大；电阻串联相当于增加导体长度，故电阻越串越大；某一电阻增大时，总电阻等于各电阻之和，因此总电阻增大；
5. 数值计算：隐含定值电阻$R_1=10\ \Omega$、电源电压$U=6\ \mathrm{V}$，当$R_2=20\ \Omega$时，总电阻$R_{\mathrm{总}}=10\ \Omega+20\ \Omega=30\ \Omega$，电路电流$I=\frac{U}{R_{\mathrm{总}}}=\frac{6\ \mathrm{V}}{30\ \Omega}=0.2\ \mathrm{A}$；定值电阻两端电压$U_1=IR_1=0.2\ \mathrm{A}×10\ \Omega=2\ \mathrm{V}$；滑动变阻器两端电压$U_2=IR_2=0.2\ \mathrm{A}×20\ \Omega=4\ \mathrm{V}$；
6. 滑片移动分析：$R_2$滑片右移时，接入电阻增大，总电阻增大；电源电压$U$不变，由$I=\frac{U}{R_{\mathrm{总}}}$得电流$I$减小；定值电阻$R_1$不变，由$U_1=IR_1$得$U_1$减小；由$U_2=U-U_1$得$U_2$增大。
【答案】
串联电路 $I=I_1=I_2$；$U=U_1+U_2$；$R_总=R_1+R_2$；对比题2、题3：大；大；增大；(2)6；0.2；2；4；增大；不变；减小；减小；增大
【知识点】
串联电路规律、欧姆定律应用、滑动变阻器的使用
【点评】
本题围绕串联电路核心规律展开，结合欧姆定律与动态电路分析，是电学基础题型，需牢记串联电路的电流、电压、电阻关系，掌握欧姆定律应用及动态电路分析方法，难度适中。
【难度系数】
0.3
