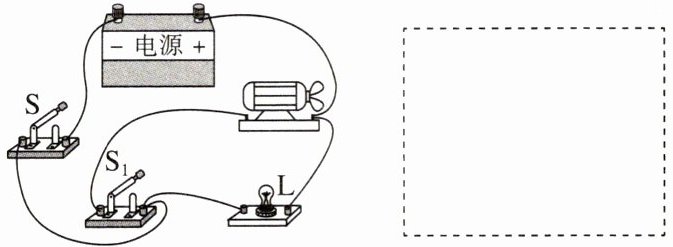

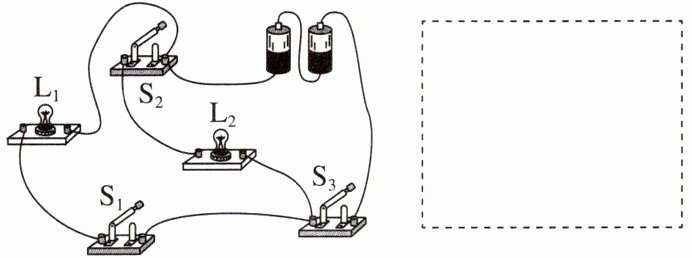

1. 根据实物图，在虚线框内画出电路图。
答案
1.
2. 根据实物图画出对应的电路图。
答案
2.

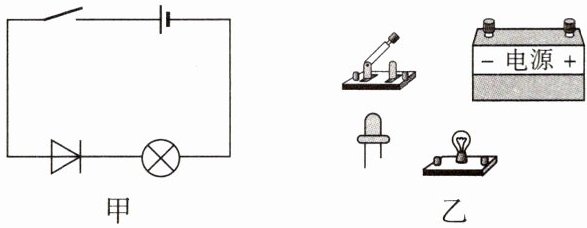

3.[深圳期中] 根据如图甲所示电路图，用笔画线代替导线将图乙中实物图连接完整。
答案
3.

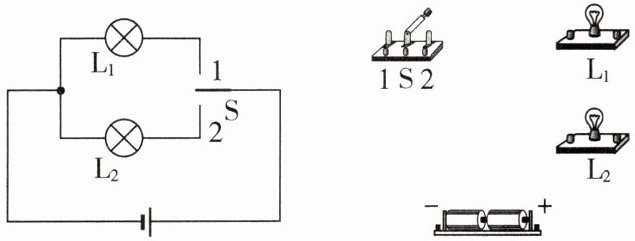

4. 按电路图连接实物图。
答案
4.

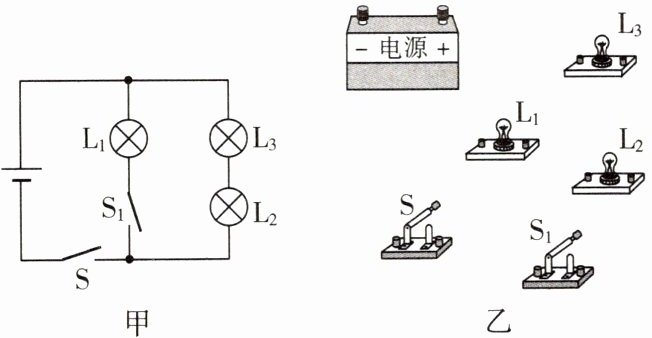

5. 请按照图甲所示的电路图将图乙中的实物元件连接起来。
答案
5.
6. 按要求连接实物图,要求:$\mathrm{L}_1$与$\mathrm{L}_2$组成并联电路,$\mathrm{S}_1$控制$\mathrm{L}_1$,$\mathrm{S}_2$同时控制$\mathrm{L}_1$与$\mathrm{L}_2$。
答案
6.

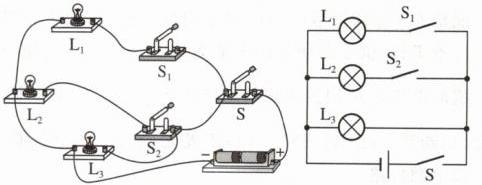

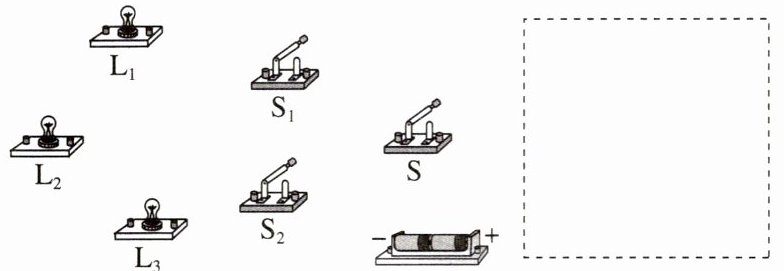

7.图中三个灯泡并联，S是总开关，S₁只控制灯泡L₁，S₂只控制灯泡L₂。先连接好实物图，再根据实物图在虚线框内画出相应的电路图。
答案
7.

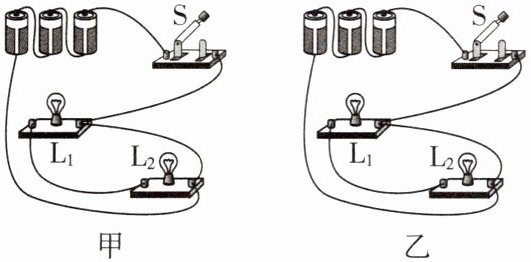

8. 如图所示，当开关S闭合时，电路中出现短路现象。请在错接的那根导线上画“×”，并将图甲改为串联电路，图乙改为并联电路。（仅能改动一根导线）
答案
8.

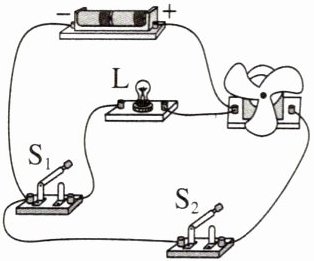

9.如图所示,要求:只改动一处导线使开关$S_1$控制干路,$S_2$控制电风扇所在支路,在需改动的导线上画“×”,并画出正确的连线。
答案
9.
