1 某小组做“探究凸透镜成像规律”的实验。
【基础设施问】
(1)为了便于观察,本实验应在光线较（填“亮”或“暗”）的环境中进行。
(2)将烛焰、凸透镜、光屏三者的中心放在主光轴上的目的是。

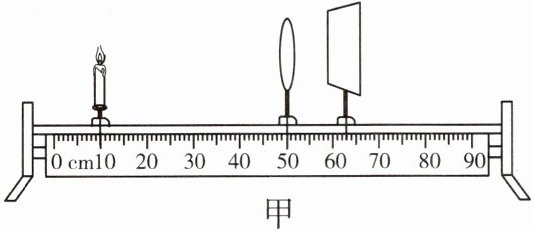

(3)调整各元件在光具座上的位置,当各元件位置如图甲所示时,光屏上恰好呈现清晰的像(未画出),凸透镜的焦距为10 cm。
①此时物距是cm,像距是cm,像的性质是（填像的正倒、大小特点）的实像。生活中（填“照相机”“投影仪”或“放大镜”）就是利用这一成像原理制成的。
②保持凸透镜位置不变,小红将蜡烛移至30 cm处时,要想得到清晰的像,光屏应移至cm处,此时成（填像的正倒、大小特点）的实像。
③保持凸透镜位置不变,小红将蜡烛移至35 cm处时应将光屏向（填“靠近”或“远离”）凸透镜的方向移动,光屏上可以成（填“放大”或“缩小”）的像。
④保持凸透镜位置不变,小红将蜡烛移至45 cm处时,无论怎样移动光屏,光屏上都无法成清晰的像,原因是,此时烛焰发出的光经凸透镜折射后成（填像的正倒、大小特点）的（填“虚”或“实”）像,应从（填“光屏”或“蜡烛”）一侧透过凸透镜观察这个像。
(4)若将图甲中蜡烛与光屏的位置互换,光屏上会呈现（填像的正倒、大小特点）的像,此时成像特点符合（填“照相机”“投影仪”或“放大镜”）的原理。
(5)实验过程中,蜡烛由于燃烧而逐渐变短,此时烛焰的像在光屏上的位置会向移动,为了能让烛焰的像回到光屏的中央,可将凸透镜向调节,也可以将蜡烛或光屏向调节。（均填“上”或“下”）
【能力设问】
(6)在图甲的实验中,若在凸透镜和蜡烛之间放置一凹透镜,则需要将光屏向（填“左”或“右”）移动才能在光屏上得到清晰的像。
(7)如图乙所示,在烛焰和凸透镜之间放一副眼镜,发现光屏上的像由清晰变模糊了,将光屏向靠近凸透镜的方向移动适当距离后,光屏上再次呈现清晰的像,则该眼镜是（填“近视”或“远视”）眼镜。

(8)在图甲的实验中,若保持蜡烛和凸透镜位置不变,更换凸透镜,在光具座上向左移动光屏,光屏上又出现了清晰的像。这表明像距变（填“大”或“小”）了,由此可以推断出更换的凸透镜对光的会聚能力（填“增强”或“减弱”）,此透镜的焦距（填“大于”“小于”或“等于”）原透镜的焦距。

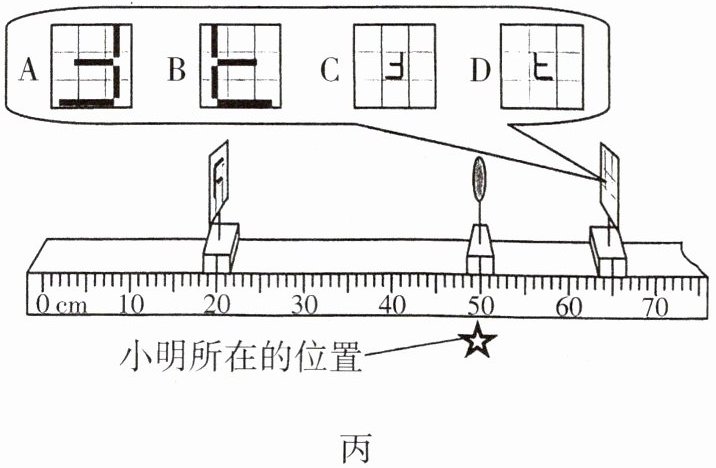

(9)小明将蜡烛换成F形光源,调整了光源和光屏的位置,在光屏上仍可观察到清晰的像,如图丙所示,则小明看到的像应是（填字母）。

【拓展设问】
(10)在图甲的实验中,若用不透明的硬纸板挡住凸透镜的上半部分,则光屏上。（填字母）
A.只出现烛焰像的上半部分
B.只出现烛焰像的下半部分
C.出现烛焰完整的像,但像更小了
D.烛焰的像仍然是完整的,且大小不变,只是变暗了
(11)在图丙的实验中,小红保持凸透镜在50 cm处不变,当F光源移动到39 cm处时,发现在凸透镜右侧无论怎样移动光屏,光屏上都无法成清晰的像,请你判断产生此现象的原因可能是。
(12)小鹏在实验过程中将发光的小灯泡放在某处,无论怎么移动光屏,光屏上的“大圆斑”大小不变,造成这种现象的原因是。
(13)在图甲实验中:
①若将凸透镜换成焦距相同、镜面较小的凸透镜,再次做实验,光屏上所成的像与原来相比（填“变小”“变暗”或“变不完整”）了。
②若将凸透镜换成镜面大小相同、焦距稍小的凸透镜,再次实验,则需将光屏（填“向左”或“向右”）移动才能成清晰的像,光屏上所成的像与原来的像相比（填“变大”“不变”或“变小”）。
(14)若蜡烛放在二倍焦距外以速度$ v $向远离透镜的方向移动,则光屏以速度$ v' $向（填“靠近”或“远离”）透镜的方向移动,光屏上始终成清晰的像,此时$ v $（填“＞”“＜”或“=”）$ v' $。
(15)如图丁所示,若切除凸透镜中间的阴影部分,再将剩余部分靠拢放在一起,蜡烛在P点时将成个像,成像（填“是”或“不是”）完整的。

(1)暗
(2)使烛焰的像成在光屏中央
(3)①40.0 13.0 倒立、缩小 照相机 ②70 倒立、等大
③远离 放大 ④物距小于凸透镜的一倍焦距 正立、放大 虚 光屏
(4)倒立、放大 投影仪
(5)上 下 上
(6)右
(7)远视
(8)小 增强 小于
(9)D
(10)D
(11)像距太大,超出光具座的调节范围
(12)蜡烛放在了凸透镜的一倍焦距处
(13)①变暗 ②向左 变小
(14)靠近 ＞
(15)2 是
【解析】 (9)题图丙中物距大于二倍焦距,若人直接通过凸透镜观察所成的像,则是倒立、缩小的像,与C中相同,而小明是在光屏左侧观察光屏上的像,此时观察到的像与C中是左右颠倒的,故选D。(13)①透镜的镜面较小表示通过透镜的光较少,由于焦距和物距不变,故成像的大小不变,只是成的像变暗了。②若换成焦距较小的凸透镜,则透镜的会聚能力增强了,所以像会提前会聚,需要将光屏向左移动才能成清晰的像,所成的像比原来的小。(14)若蜡烛放在二倍焦距外,u＞2f,成倒立、缩小的实像,凸透镜成实像时,物距增大,像距减小,所以若蜡烛放在二倍焦距外以速度v向远离透镜的方向移动,则光屏以速度v'向靠近透镜的方向移动,物距大于二倍焦距时,物距增大的速度大于像距减小的速度,即此时v＞v'。(15)切除凸透镜中间的阴影部分以后,将剩余部分靠拢放在一起,上面一部分透镜相当于主光轴向下移,像也会随着下移;下面的一部分透镜相当于主光轴向上移,像也会随着上移,由于这两部分透镜的主光轴移动,不在一条直线上了,所以会出现2个像。
