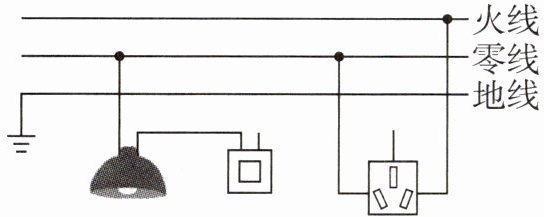

8 用笔画线表示导线，将图中的开关、插座分别接入家庭电路中。
火线
零线
地线
火线
零线
地线
答案

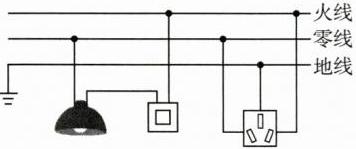

8 如图所示。
【解析】 开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡，然后接到零线上；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
解析
【分析】
要正确连接家庭电路中的开关和三孔插座，需遵循安全用电的接线规则：①开关控制灯泡时，火线需先经过开关，再连接到灯泡顶端金属点，零线直接接灯泡螺旋套，断开开关时能切断火线，避免触电；②三孔插座按“左零右火上接地”接线，左孔接零线、右孔接火线、上孔接地线，保障用电器漏电时电流导入大地。
【解析】
1. 开关与灯泡连接：将火线接入开关一端，开关另一端连接灯泡顶端金属点，灯泡螺旋套接零线，实现开关控制灯泡且符合安全要求；
2. 三孔插座连接：插座左孔接零线，右孔接火线，上孔接地线，完成接线。
【答案】
如图所示。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中开关和三孔插座的基础接线方法，是安全用电的核心考点，牢记接线规则即可解答。
【难度系数】
0.6
要正确连接家庭电路中的开关和三孔插座，需遵循安全用电的接线规则：①开关控制灯泡时，火线需先经过开关，再连接到灯泡顶端金属点，零线直接接灯泡螺旋套，断开开关时能切断火线，避免触电；②三孔插座按“左零右火上接地”接线，左孔接零线、右孔接火线、上孔接地线，保障用电器漏电时电流导入大地。
【解析】
1. 开关与灯泡连接：将火线接入开关一端，开关另一端连接灯泡顶端金属点，灯泡螺旋套接零线，实现开关控制灯泡且符合安全要求；
2. 三孔插座连接：插座左孔接零线，右孔接火线，上孔接地线，完成接线。
【答案】
如图所示。
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中开关和三孔插座的基础接线方法，是安全用电的核心考点，牢记接线规则即可解答。
【难度系数】
0.6

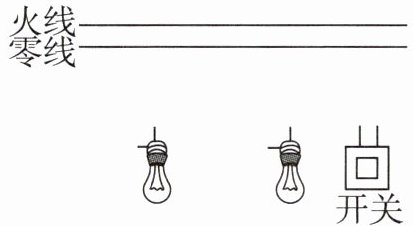

9 如图为两只“220 V 30 W”的螺口灯泡，请根据安全用电原则将电路连接好，要求：开关闭合后两灯都能正常发光。
答案
9 如图所示。
解析
【分析】
要完成该电路连接，需结合家庭电路的安全用电原则和用电器的工作要求：首先，开关应接在火线上，断开开关时灯泡与火线断开，避免触电；其次，两个灯泡额定电压均为220V，需并联才能正常发光，因此要让两灯两端都接火线和零线，且开关控制整个电路。
【解析】
1. 开关连接：火线先接入开关的一端，开关的另一端分别连接两个灯泡的顶端金属点；
2. 灯泡连接：将两个灯泡的螺旋套分别连接到零线，使两灯并联，这样闭合开关后，两灯两端电压均为220V，能正常发光，且符合安全用电原则。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的基础连接，需掌握开关接火线、用电器并联的要点，是常见的电路实操类题目。
【难度系数】
0.5
要完成该电路连接，需结合家庭电路的安全用电原则和用电器的工作要求：首先，开关应接在火线上，断开开关时灯泡与火线断开，避免触电；其次，两个灯泡额定电压均为220V，需并联才能正常发光，因此要让两灯两端都接火线和零线，且开关控制整个电路。
【解析】
1. 开关连接：火线先接入开关的一端，开关的另一端分别连接两个灯泡的顶端金属点；
2. 灯泡连接：将两个灯泡的螺旋套分别连接到零线，使两灯并联，这样闭合开关后，两灯两端电压均为220V，能正常发光，且符合安全用电原则。
【答案】
【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路的基础连接，需掌握开关接火线、用电器并联的要点，是常见的电路实操类题目。
【难度系数】
0.5

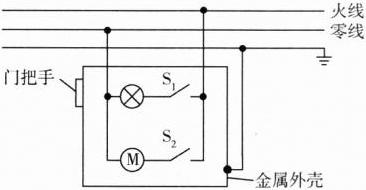

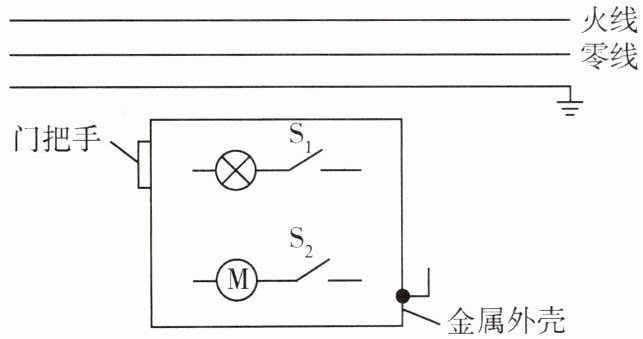

10 [2026惠州泰雅实验学校月考]如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制。根据题意，将图连接完整，并符合安全用电原则。
答案
10 如图所示。
【解析】 照明灯与压缩机分别由开关$S_1$、$S_2$控制，说明两个用电器工作时互不影响，故两个用电器应并联接入电路中，且控制用电器的开关要接在火线与用电器之间，冰箱的金属外壳需接地。
解析
【分析】
要完成该冰箱电路的连接，需明确两个核心原则：一是冰箱的照明灯和压缩机可独立工作，因此两者需并联；二是家庭电路的安全要求：开关必须接在火线上（断开开关时用电器不带电，避免触电），用电器的金属外壳需接地（防止漏电时发生触电事故）。解题时先确定用电器的连接方式，再按安全规则连接各支路和接地部分。
【解析】
1. 照明灯与压缩机工作互不影响，因此两者并联接入电路；
2. 控制照明灯的开关S₁接在火线与照明灯之间，断开S₁时，照明灯与火线断开，保证安全；
3. 控制压缩机的开关S₂接在火线与压缩机之间，同理满足安全要求；
4. 冰箱的金属外壳接地，若外壳漏电，电流会通过地线导入大地，防止触电。
【答案】
【知识点】
家庭电路连接、并联电路、安全用电原则
【点评】
本题结合冰箱的实际电路，考察家庭电路的基本连接规则，属于基础应用类题目，需掌握并联电路特点和安全用电的核心要求，难度适中。
【难度系数】
0.7
要完成该冰箱电路的连接，需明确两个核心原则：一是冰箱的照明灯和压缩机可独立工作，因此两者需并联；二是家庭电路的安全要求：开关必须接在火线上（断开开关时用电器不带电，避免触电），用电器的金属外壳需接地（防止漏电时发生触电事故）。解题时先确定用电器的连接方式，再按安全规则连接各支路和接地部分。
【解析】
1. 照明灯与压缩机工作互不影响，因此两者并联接入电路；
2. 控制照明灯的开关S₁接在火线与照明灯之间，断开S₁时，照明灯与火线断开，保证安全；
3. 控制压缩机的开关S₂接在火线与压缩机之间，同理满足安全要求；
4. 冰箱的金属外壳接地，若外壳漏电，电流会通过地线导入大地，防止触电。
【答案】
【知识点】
家庭电路连接、并联电路、安全用电原则
【点评】
本题结合冰箱的实际电路，考察家庭电路的基本连接规则，属于基础应用类题目，需掌握并联电路特点和安全用电的核心要求，难度适中。
【难度系数】
0.7

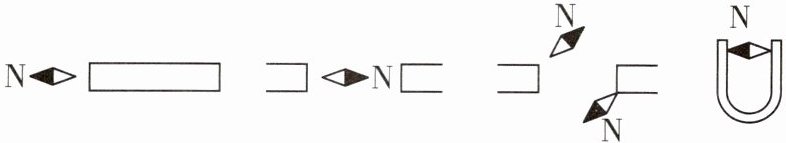

11 根据小磁针的指向，把下面各图中磁体的N、S极标注出来。
答案
11 如图所示。
解析
【分析】要根据小磁针的指向标注磁体的N、S极，需利用磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引；同时小磁针静止时N极的指向与磁场方向一致，小磁针的N极会指向磁体的S极，S极会指向磁体的N极。逐个分析各图：
1. 第一个图：小磁针N极朝左，说明磁体右端为N极，左端为S极；
2. 第二个图：小磁针N极朝右，说明磁体右端为S极，左端为N极；
3. 第三个图：上方小磁针N极朝右上、下方小磁针N极朝左下，说明两磁体相对端为同名磁极（均为N极）；
4. 第四个图：U形磁体内部小磁针N极朝上，说明U形磁体左端为S极，右端为N极。

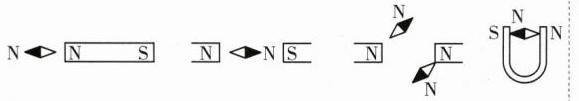

【解析】根据磁极间的相互作用规律，结合小磁针静止时的指向，对每个磁体的磁极标注如下：
第一个条形磁体：左端S极，右端N极；
第二个条形磁体：左端N极，右端S极；
第三个图中两磁体：左侧磁体右端N极，右侧磁体左端N极；
U形磁体：左端S极，右端N极。
【答案】如图所示。
【知识点】磁极间的相互作用、磁场方向
【点评】本题考查磁极间相互作用规律的应用，核心是利用小磁针指向判断磁体磁极，属于基础应用类题目，需牢记磁极间的基本规律。
【难度系数】0.5
1. 第一个图：小磁针N极朝左，说明磁体右端为N极，左端为S极；
2. 第二个图：小磁针N极朝右，说明磁体右端为S极，左端为N极；
3. 第三个图：上方小磁针N极朝右上、下方小磁针N极朝左下，说明两磁体相对端为同名磁极（均为N极）；
4. 第四个图：U形磁体内部小磁针N极朝上，说明U形磁体左端为S极，右端为N极。
【解析】根据磁极间的相互作用规律，结合小磁针静止时的指向，对每个磁体的磁极标注如下：
第一个条形磁体：左端S极，右端N极；
第二个条形磁体：左端N极，右端S极；
第三个图中两磁体：左侧磁体右端N极，右侧磁体左端N极；
U形磁体：左端S极，右端N极。
【答案】如图所示。
【知识点】磁极间的相互作用、磁场方向
【点评】本题考查磁极间相互作用规律的应用，核心是利用小磁针指向判断磁体磁极，属于基础应用类题目，需牢记磁极间的基本规律。
【难度系数】0.5

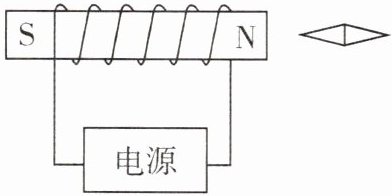

12 请在图中标出电源的“+”极和小磁针静止时的N极。
答案
12 如图所示。
解析
【分析】
要解决该问题，需结合安培定则和磁极间的相互作用规律：已知螺线管的磁极，先通过安培定则判断电流方向，进而确定电源正负极；再根据磁极间的相互作用，确定小磁针的N极。
【解析】
1. 确定电源正负极：螺线管右端为N极，根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指弯曲方向与电流方向一致，可知电流从螺线管右端流入、左端流出，因此电源的右端为“+”极。
2. 确定小磁针N极：螺线管右端为N极，根据“同名磁极相互排斥，异名磁极相互吸引”，小磁针靠近螺线管的一端为S极，远离的一端为N极，故小磁针的右端为N极。
【答案】
如图所示（电源右端标“+”，小磁针右端为N极）
【知识点】
安培定则；磁极间的相互作用
【点评】
本题考查安培定则与磁极间相互作用的综合应用，需熟练掌握安培定则的操作，结合磁极作用规律判断，属于基础应用类题目。
【难度系数】
0.5
要解决该问题，需结合安培定则和磁极间的相互作用规律：已知螺线管的磁极，先通过安培定则判断电流方向，进而确定电源正负极；再根据磁极间的相互作用，确定小磁针的N极。
【解析】
1. 确定电源正负极：螺线管右端为N极，根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指弯曲方向与电流方向一致，可知电流从螺线管右端流入、左端流出，因此电源的右端为“+”极。
2. 确定小磁针N极：螺线管右端为N极，根据“同名磁极相互排斥，异名磁极相互吸引”，小磁针靠近螺线管的一端为S极，远离的一端为N极，故小磁针的右端为N极。
【答案】
如图所示（电源右端标“+”，小磁针右端为N极）
【知识点】
安培定则；磁极间的相互作用
【点评】
本题考查安培定则与磁极间相互作用的综合应用，需熟练掌握安培定则的操作，结合磁极作用规律判断，属于基础应用类题目。
【难度系数】
0.5

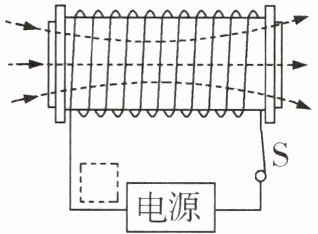

13 如图，S闭合后，通电螺线管的磁感线分布如带箭头的虚线所示。请在图中的虚线框内标出电源的“+”或“-”极。
答案
13 如图所示。
解析
【分析】
要确定电源的正负极，需先根据磁感线方向判断螺线管的磁极，再利用安培定则判断电流方向，最终确定电源的正负极。首先，磁感线在螺线管外部的规律是从N极指向S极，结合图中磁感线箭头可判断螺线管的磁极；再通过安培定则得出电流在螺线管中的流向，结合电路中电流从正极流出、负极流入的特点，即可确定电源的正负极。
【解析】
1. 判断螺线管的磁极：在磁体外部，磁感线从N极出发，回到S极。由图中磁感线箭头可知，右侧磁感线向右离开螺线管，左侧磁感线向右进入螺线管，因此螺线管的右端为N极，左端为S极。
2. 用安培定则判断电流方向：右手握住螺线管，让大拇指指向螺线管的N极（右端），四指弯曲的方向即为电流在螺线管中的环绕方向，由此可知电流从螺线管的右端流入，左端流出。
3. 确定电源的正负极：电路中电流从电源正极流出，经用电器后回到电源负极。结合电流路径：电流从电源右端流出，经开关S流入螺线管右端，再从螺线管左端流回电源左端，因此电源的左端为负极，右端为正极，虚线框内标注“-”。
【答案】
13 如图所示。
【知识点】
安培定则、磁感线、螺线管磁极
【点评】
本题是安培定则的基础应用题，核心是利用磁感线方向确定螺线管磁极，再通过安培定则推导电流方向，进而确定电源正负极，步骤清晰，属于常规基础题，需熟练掌握安培定则的使用方法。
【难度系数】
0.5
要确定电源的正负极，需先根据磁感线方向判断螺线管的磁极，再利用安培定则判断电流方向，最终确定电源的正负极。首先，磁感线在螺线管外部的规律是从N极指向S极，结合图中磁感线箭头可判断螺线管的磁极；再通过安培定则得出电流在螺线管中的流向，结合电路中电流从正极流出、负极流入的特点，即可确定电源的正负极。
【解析】
1. 判断螺线管的磁极：在磁体外部，磁感线从N极出发，回到S极。由图中磁感线箭头可知，右侧磁感线向右离开螺线管，左侧磁感线向右进入螺线管，因此螺线管的右端为N极，左端为S极。
2. 用安培定则判断电流方向：右手握住螺线管，让大拇指指向螺线管的N极（右端），四指弯曲的方向即为电流在螺线管中的环绕方向，由此可知电流从螺线管的右端流入，左端流出。
3. 确定电源的正负极：电路中电流从电源正极流出，经用电器后回到电源负极。结合电流路径：电流从电源右端流出，经开关S流入螺线管右端，再从螺线管左端流回电源左端，因此电源的左端为负极，右端为正极，虚线框内标注“-”。
【答案】
13 如图所示。
【知识点】
安培定则、磁感线、螺线管磁极
【点评】
本题是安培定则的基础应用题，核心是利用磁感线方向确定螺线管磁极，再通过安培定则推导电流方向，进而确定电源正负极，步骤清晰，属于常规基础题，需熟练掌握安培定则的使用方法。
【难度系数】
0.5

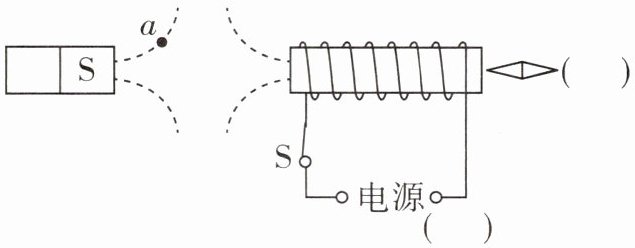

14 通电螺线管左侧放一条形磁体,闭合开关后,小磁针静止在如图所示的位置。请标出:
(1)电源右侧的极性(用“+”或“-”表示);
(2)a点磁感线方向;
(3)小磁针静止时右端的磁极(用“N”或“S”表示)。
(1)电源右侧的极性(用“+”或“-”表示);
(2)a点磁感线方向;
(3)小磁针静止时右端的磁极(用“N”或“S”表示)。
答案

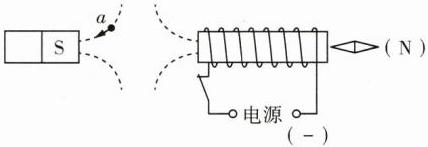

14 如图所示。
【解析】 (1)由题图可以看出,条形磁体与通电螺线管间的磁感线呈排斥状,说明通电螺线管的左端为S极,右端为N极;利用安培定则可以确定电源的右端为负极,左端为正极;
(2)在磁体外部,磁感线方向从N极指向S极,据此标出a点磁感线的方向;(3)由磁极间的相互作用规律可知小磁针左端为S极,右端为N极。
解析
【分析】
要解决本题，需分步骤推导：①根据磁感线的排斥性判断螺线管磁极：条形磁体右端为S极，螺线管与它之间的磁感线呈排斥状，说明螺线管左端是S极，右端是N极；②用安培定则判断电源极性：右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，由此确定电流从螺线管左端流入、右端流出，故电源左端为正极，右端为负极；③确定a点磁感线方向：磁体外部磁感线从N极指向S极，因此a点磁感线指向条形磁体的S极（向左）；④判断小磁针磁极：根据磁极间相互作用，螺线管右端为N极，小磁针左端为S极，右端为N极。
【解析】
1. 判断螺线管磁极：由图中条形磁体（右端为S极）与通电螺线管间的磁感线呈排斥状，根据“同名磁极相互排斥”，可知通电螺线管的左端为S极，右端为N极。
2. 判断电源极性：根据安培定则，右手握住螺线管，大拇指指向螺线管的N极（右端），四指所指方向为电流方向，可判断电流从螺线管的左端流入、右端流出，因此电源的左端为正极，右端为负极。
3. 确定a点磁感线方向：在磁体外部，磁感线总是从N极出发，回到S极，因此a点的磁感线方向指向条形磁体的S极（向左）。
4. 判断小磁针右端磁极：根据磁极间的相互作用规律，螺线管右端为N极，异名磁极相互吸引，所以小磁针的左端为S极，右端为N极。
【答案】
电源右侧标“-”，a点磁感线方向向左，小磁针右端标“N”
【知识点】
磁感线、安培定则、磁极间的相互作用
【点评】
本题综合考查磁感线特点、安培定则及磁极间的相互作用，需学生熟练运用相关知识点逐步推导，逻辑清晰，属于中等难度的电磁学基础题。
【难度系数】
0.5
要解决本题，需分步骤推导：①根据磁感线的排斥性判断螺线管磁极：条形磁体右端为S极，螺线管与它之间的磁感线呈排斥状，说明螺线管左端是S极，右端是N极；②用安培定则判断电源极性：右手握住螺线管，大拇指指向N极（右端），四指弯曲方向为电流方向，由此确定电流从螺线管左端流入、右端流出，故电源左端为正极，右端为负极；③确定a点磁感线方向：磁体外部磁感线从N极指向S极，因此a点磁感线指向条形磁体的S极（向左）；④判断小磁针磁极：根据磁极间相互作用，螺线管右端为N极，小磁针左端为S极，右端为N极。
【解析】
1. 判断螺线管磁极：由图中条形磁体（右端为S极）与通电螺线管间的磁感线呈排斥状，根据“同名磁极相互排斥”，可知通电螺线管的左端为S极，右端为N极。
2. 判断电源极性：根据安培定则，右手握住螺线管，大拇指指向螺线管的N极（右端），四指所指方向为电流方向，可判断电流从螺线管的左端流入、右端流出，因此电源的左端为正极，右端为负极。
3. 确定a点磁感线方向：在磁体外部，磁感线总是从N极出发，回到S极，因此a点的磁感线方向指向条形磁体的S极（向左）。
4. 判断小磁针右端磁极：根据磁极间的相互作用规律，螺线管右端为N极，异名磁极相互吸引，所以小磁针的左端为S极，右端为N极。
【答案】
电源右侧标“-”，a点磁感线方向向左，小磁针右端标“N”
【知识点】
磁感线、安培定则、磁极间的相互作用
【点评】
本题综合考查磁感线特点、安培定则及磁极间的相互作用，需学生熟练运用相关知识点逐步推导，逻辑清晰，属于中等难度的电磁学基础题。
【难度系数】
0.5

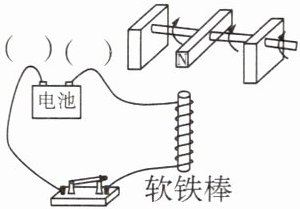

15 如图为一种电磁仪表的部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+”“-”极。
答案
15 如图所示。
解析
【分析】
要确定电池的正负极，需结合磁极间的相互作用规律和安培定则分析：首先根据磁铁N极的转动方向，判断螺线管的磁极；再利用安培定则确定电流方向，进而推出电池的正负极。
【解析】
1. 磁极判断：闭合开关后，磁铁N极向上转动，根据“同名磁极相互排斥”，可知螺线管的上端与磁铁N极是同名磁极，即螺线管上端为N极。
2. 安培定则应用：右手握住螺线管，大拇指指向螺线管的N极（上端），四指弯曲的方向为电流在螺线管中的流向，由此可知电流从螺线管的上端流入、下端流出。
3. 电池极性确定：电路中电流从电池正极流出，经用电器后回到负极，结合电流流向，可判断电池左侧为正极（+），右侧为负极（-）。
【答案】
如图所示。
【知识点】
磁极间的相互作用、安培定则
【点评】
本题结合电磁装置考查磁极判断与安培定则的应用，是电磁学基础题型，需掌握相关规律的正确使用。
【难度系数】
0.5
要确定电池的正负极，需结合磁极间的相互作用规律和安培定则分析：首先根据磁铁N极的转动方向，判断螺线管的磁极；再利用安培定则确定电流方向，进而推出电池的正负极。
【解析】
1. 磁极判断：闭合开关后，磁铁N极向上转动，根据“同名磁极相互排斥”，可知螺线管的上端与磁铁N极是同名磁极，即螺线管上端为N极。
2. 安培定则应用：右手握住螺线管，大拇指指向螺线管的N极（上端），四指弯曲的方向为电流在螺线管中的流向，由此可知电流从螺线管的上端流入、下端流出。
3. 电池极性确定：电路中电流从电池正极流出，经用电器后回到负极，结合电流流向，可判断电池左侧为正极（+），右侧为负极（-）。
【答案】
如图所示。
【知识点】
磁极间的相互作用、安培定则
【点评】
本题结合电磁装置考查磁极判断与安培定则的应用，是电磁学基础题型，需掌握相关规律的正确使用。
【难度系数】
0.5
