1[2026安徽合肥调研]如图所示,有关滑动变阻器的使用,下列说法错误的是 ()

A.铭牌上的“10 Ω 2 A”表示滑动变阻器的变阻范围是0~10 Ω
B.滑动变阻器要“一上一下”接线才能发挥变阻的作用
C.接线柱C、D端接入电路为定值电阻
D.滑片P和线圈之间是导电的

1.C
【解析】
铭牌上的“10 Ω”表示变阻器连入电路的最大阻值为10 Ω,即该变阻器的变阻范围为0~10 Ω,故A正确,不符合题意
只有“一上一下”接线,才能在移动滑片时改变变阻器连入电路的电阻丝的长度,从而改变变阻器连入电路的电阻,故B正确,不符合题意
接线柱C、D端接入电路时,变阻器中只有金属杆部分有电流通过,相当于电阻为0的导线,故C错误,符合题意
滑片P和线圈之间是导电的,这样才能通过移动滑片改变接入电路的电阻,故D正确,不符合题意

2[中]小明做“练习使用滑动变阻器”的实验。

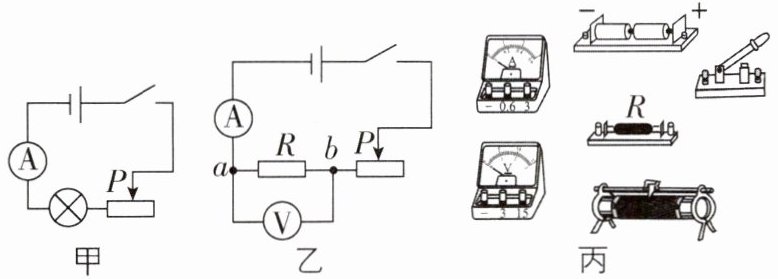

(1)如图甲所示实验电路。
①连接实物时,开关应该,滑片P应移动到最(填“左”或“右”)端。
②开始实验后,小明发现无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为,改正后小明缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是因为。
③排除故障后,向左移动滑片P,会发现电流表示数变,同时灯泡变。
(2)如图乙所示实验电路,小明将灯泡换成定值电阻,并连入电压表,请你按照图乙,用笔画线代替导线,将图丙的实物图连接完整。

2.(1)①断开 右 ②滑动变阻器连接的是下面两个接线柱 滑片处接触不良 ③大 亮
(2)如图所示(电流表选择小量程也可以)

【解析】(1)①为保护电路,在连接实物时,开关应该断开,滑片应该处于最大阻值处,由图甲知滑片P应移动到最右端。②开始实验后,无论怎样移动滑片P,灯的亮度都不发生变化,而且一直很暗,这可能是因为滑动变阻器连接的是下面两个接线柱(此时相当于定值电阻);改正后小明同学缓慢移动滑片P时,看到灯忽然亮又忽然不亮,这可能是因为滑片处接触不良。③实验中,当滑片P向左移动时,滑动变阻器连入电路的电阻变小,则电路中的电流变大,电流表的示数变大,灯泡变亮。(2)变阻器按“一上一下”的原则串联接入电路中,电流表、电阻R与滑动变阻器串联,电压表与电阻R并联,电源为两节干电池串联,电压表应该选择小量程。

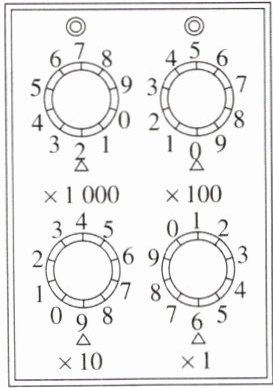

3[2025 四川达州中考]一节新干电池电压约为V，如图所示电阻箱阻值读数为Ω。

3.1.5 2 096
【解析】一节新干电池的电压约为1.5 V;电阻箱的示数 R=2×1 000 Ω+0×100 Ω+9×10 Ω+6×1 Ω=2 096 Ω。

4[2026湖南长沙期中]某款台灯可利用电位器调节亮度。电位器的内部结构如图所示，a、b、c是三个接线柱，当旋钮带着滑片顺时针旋转时，灯逐渐变亮，则电位器的连接方式是 （）


A.选择a、b接线柱且与灯泡串联
B.选择b、c接线柱且与灯泡串联
C.选择a、c接线柱且与灯泡并联
D.选择b、c接线柱且与灯泡并联

4.B
【解析】灯泡亮度变亮时,说明电路中的电流变大,则电路的总电阻应变小,即电位器接入电路中的电阻应变小,由图可知,将b和c接线柱串联接入电路后,顺时针旋转旋钮时,电阻丝连入电路中的长度变短,其连入电路的阻值变小。故选B。

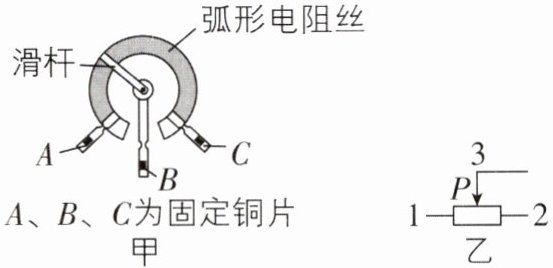

5[2026河南南阳调研]如图甲是一种可调节音量的电位器结构示意图，滑杆相当于乙图滑动变阻器的端(填“1”“2”或“3”)，将B、C端接入电路，滑杆逆时针转动时，电位器接入电路的电阻，通过电位器的电流，实现音量调节(后两空均填“变大”“变小”或“不变”)。

刷易错 小心有坑~

5.3 变大 变小
【解析】滑杆可绕固定点旋转,改变弧形电阻丝接入电路中的长度,从而改变接入电路中的电阻,滑杆相当于滑动变阻器的滑片,即图乙中的3端;将该电位器的铜片B和铜片C接入电路中,滑杆右边的弧形电阻丝接入电路,则滑杆逆时针转动时,接入电路的电阻丝变长,则电位器接入电路的电阻变大,故通过电位器的电流变小,实现音量调节。

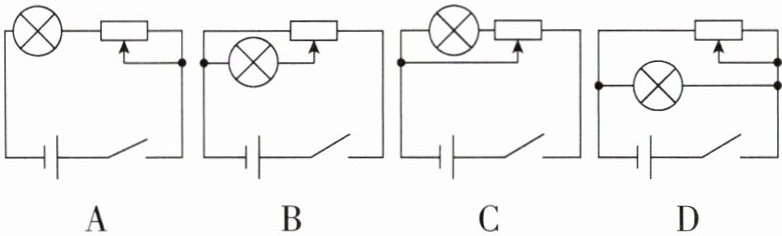

6[中]下列各电路图中,当开关闭合后,能利用滑动变阻器改变灯泡的亮度,并可以使灯泡完全熄灭,又不会造成事故的电路是 ()

6.B
【解析】A中灯与滑动变阻器串联,当滑片左右滑动时,可以改变灯泡亮度,不会造成电路短路,但做不到使灯泡完全熄灭,故A错误;B中滑动变阻器的滑片移动时,通过灯泡的电流改变,灯泡亮度改变,当滑片移至最左端时,灯泡被短路,灯泡将不发光,且此时滑动变阻器以最大阻值接入电路,灯泡可以由亮到灭,电路安全,故B正确;C中灯泡被短路,无论怎样移动滑片灯泡都不亮,故C错误;D中滑动变阻器与灯泡并联,当滑片移到最左端时,会引起电源短路,故D错误。故选B。
