9.[河南中考]如图所示的是家庭电路的一部分,三孔插座可单独工作,开关控制灯。请用笔画线表示导线,将对应的电路连接完整,并符合安全用电原则。
答案
9.如图所示
解析
【分析】
要完成家庭电路的连接，需牢记安全用电原则及三孔插座、灯泡与开关的连接规则：①三孔插座需满足“左零右火上接地”，保证可单独工作；②开关应接在火线上，再连接灯泡顶端金属点，灯泡螺旋套接零线，断开开关时切断火线，避免触电。按此规则分别连接对应电路即可。
【解析】
1. 三孔插座连接：将三孔插座的上孔与地线相连，左孔与零线相连，右孔与火线相连；
2. 灯泡与开关连接：将开关一端接火线，另一端接灯泡顶端金属点，灯泡螺旋套接零线。
【答案】
如图所示
【知识点】
家庭电路连接；安全用电
【点评】
本题考查家庭电路的规范连接，需掌握三孔插座、灯泡与开关的接线要求，属于基础作图题，难度适中。
【难度系数】
0.6
要完成家庭电路的连接，需牢记安全用电原则及三孔插座、灯泡与开关的连接规则：①三孔插座需满足“左零右火上接地”，保证可单独工作；②开关应接在火线上，再连接灯泡顶端金属点，灯泡螺旋套接零线，断开开关时切断火线，避免触电。按此规则分别连接对应电路即可。
【解析】
1. 三孔插座连接：将三孔插座的上孔与地线相连，左孔与零线相连，右孔与火线相连；
2. 灯泡与开关连接：将开关一端接火线，另一端接灯泡顶端金属点，灯泡螺旋套接零线。
【答案】
如图所示
【知识点】
家庭电路连接；安全用电
【点评】
本题考查家庭电路的规范连接，需掌握三孔插座、灯泡与开关的接线要求，属于基础作图题，难度适中。
【难度系数】
0.6
10.(真实情境)[内蒙古中考] 小智发现奶奶家墙上的两孔插座烧坏了，他更换新插座的过程包括五个环节：①断开总开关；②将新插座装回墙上；③拆下旧插座；④闭合总开关；⑤将电线按“左零右火”接入新插座的接线柱上。下列操作顺序符合安全用电原则的是（
A.①③④⑤②
B.①③⑤②④
C.③⑤①②④
D.③⑤②①④
B
）A.①③④⑤②
B.①③⑤②④
C.③⑤①②④
D.③⑤②①④
答案
10.B
解析
【分析】要解决这道题，需遵循家庭电路更换插座的安全用电原则：首先必须切断电源防止触电，所以第一步是断开总开关；之后依次完成旧插座拆卸、新插座接线（左零右火）、新插座安装，最后闭合总开关恢复供电，据此排除不符合顺序的选项即可。
【解析】更换插座时，为避免触电事故，第一步应先断开总开关（①），确保电路断电；接着拆下旧插座（③）；然后将电线按“左零右火”的要求接入新插座的接线柱（⑤）；之后把接好线的新插座装回墙上（②）；最后闭合总开关（④），完成更换。因此操作顺序为①③⑤②④，对应选项B。
【答案】B
【知识点】安全用电原则、家庭电路连接
【点评】本题结合实际生活情境考查家庭电路更换插座的安全操作顺序，核心是牢记“先断电、后操作、再恢复”的安全用电要求，属于基础常识类题目，难度较低。
【难度系数】0.3
【解析】更换插座时，为避免触电事故，第一步应先断开总开关（①），确保电路断电；接着拆下旧插座（③）；然后将电线按“左零右火”的要求接入新插座的接线柱（⑤）；之后把接好线的新插座装回墙上（②）；最后闭合总开关（④），完成更换。因此操作顺序为①③⑤②④，对应选项B。
【答案】B
【知识点】安全用电原则、家庭电路连接
【点评】本题结合实际生活情境考查家庭电路更换插座的安全操作顺序，核心是牢记“先断电、后操作、再恢复”的安全用电要求，属于基础常识类题目，难度较低。
【难度系数】0.3
11.(教材作业改编)小芳将台灯的插头插入家里的插座中，闭合开关的同时听到“叭”的一声，看见插座里闪出火花，正在工作的洗衣机也不转动了。产生这一现象的可能原因和后果分别是（
A.插座短路，保险丝被烧断
B.插座短路，洗衣机被烧坏
C.台灯短路，保险丝被烧断
D.台灯短路，洗衣机被烧坏
C
）A.插座短路，保险丝被烧断
B.插座短路，洗衣机被烧坏
C.台灯短路，保险丝被烧断
D.台灯短路，洗衣机被烧坏
答案
11.C
解析
【分析】
要解决这道题，需结合家庭电路的故障知识逐步分析：首先，家庭电路中各用电器为并联关系，保险丝安装在干路，作用是当电路电流过大时自动熔断以切断电路。题目中故障发生在插入台灯插头、闭合开关后，说明故障出现在台灯支路，且是闭合开关后才引发的；若为插座短路，插入插头时就会短路，无需闭合开关，因此可判断故障是台灯短路。台灯短路会导致干路电流骤增，保险丝熔断，使整个家庭电路断电，洗衣机因电路断开停止工作，不会被烧坏，据此分析选项即可。
【解析】
1. 家庭电路特性：各用电器并联，保险丝在干路，电流过大时保险丝熔断切断电路。
2. 故障位置判断：故障发生在闭合台灯开关后，说明故障在台灯支路；插座短路无需闭合开关就会触发故障，因此排除插座短路，故障为台灯短路。
3. 故障后果：台灯短路使干路电流急剧增大，保险丝熔断，整个电路断电，洗衣机因电路断开停止工作，不会被烧坏。
4. 选项分析：
A：插座短路错误（无需闭合开关就会故障），排除；
B：插座短路错误，且洗衣机不会被烧坏，排除；
C：台灯短路，保险丝被烧断，符合分析，正确；
D：洗衣机被烧坏错误（保险丝熔断后洗衣机无电流），排除。
【答案】
C
【知识点】
家庭电路故障分析、短路与保险丝作用
【点评】
本题考查家庭电路故障的基础分析，核心是区分插座短路与用电器短路的现象，理解保险丝的工作原理，需结合电路特点逐步推导，难度适中。
【难度系数】
0.5
要解决这道题，需结合家庭电路的故障知识逐步分析：首先，家庭电路中各用电器为并联关系，保险丝安装在干路，作用是当电路电流过大时自动熔断以切断电路。题目中故障发生在插入台灯插头、闭合开关后，说明故障出现在台灯支路，且是闭合开关后才引发的；若为插座短路，插入插头时就会短路，无需闭合开关，因此可判断故障是台灯短路。台灯短路会导致干路电流骤增，保险丝熔断，使整个家庭电路断电，洗衣机因电路断开停止工作，不会被烧坏，据此分析选项即可。
【解析】
1. 家庭电路特性：各用电器并联，保险丝在干路，电流过大时保险丝熔断切断电路。
2. 故障位置判断：故障发生在闭合台灯开关后，说明故障在台灯支路；插座短路无需闭合开关就会触发故障，因此排除插座短路，故障为台灯短路。
3. 故障后果：台灯短路使干路电流急剧增大，保险丝熔断，整个电路断电，洗衣机因电路断开停止工作，不会被烧坏。
4. 选项分析：
A：插座短路错误（无需闭合开关就会故障），排除；
B：插座短路错误，且洗衣机不会被烧坏，排除；
C：台灯短路，保险丝被烧断，符合分析，正确；
D：洗衣机被烧坏错误（保险丝熔断后洗衣机无电流），排除。
【答案】
C
【知识点】
家庭电路故障分析、短路与保险丝作用
【点评】
本题考查家庭电路故障的基础分析，核心是区分插座短路与用电器短路的现象，理解保险丝的工作原理，需结合电路特点逐步推导，难度适中。
【难度系数】
0.5

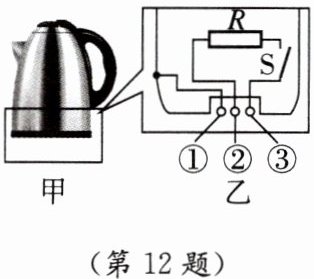

12.[深圳模拟]东东家买了一个新的电热水壶,图甲、乙分别是一种电热水壶的外形及内部电路图。电路中的R是电热丝,S是自动开关,①、②、③是底座上的三个接线点,则①接
大地
,③接火线
。(均选填“零线”“火线”或“大地”)答案
12. 大地；火线 【点拨】开关应接在火线与电热丝之间，电热水壶的金属外壳应与地线相连，故③接火线，②接零线，①接大地。
解析
【分析】
本题考查家庭电路的安全连接，解题思路：①带有金属外壳的用电器，为防止漏电时发生触电事故，金属外壳需接地，对应接线点①应接大地；②开关应接在火线上，断开开关时，电热丝与火线断开，保证安全，因此开关所在的接线点③接火线，剩余接线点②接零线。
【解析】
家庭电路中，金属外壳的用电器需将外壳与大地相连，避免漏电触电，故接线点①接大地；开关应控制火线，使开关断开时电热丝不带电，因此接线点③接火线。
【答案】
大地；火线
【知识点】
家庭电路连接；安全用电
【点评】
本题结合电热水壶的实际场景，考查家庭电路安全连接的基本常识，体现物理与生活的联系，难度适中。
【难度系数】
0.3
本题考查家庭电路的安全连接，解题思路：①带有金属外壳的用电器，为防止漏电时发生触电事故，金属外壳需接地，对应接线点①应接大地；②开关应接在火线上，断开开关时，电热丝与火线断开，保证安全，因此开关所在的接线点③接火线，剩余接线点②接零线。
【解析】
家庭电路中，金属外壳的用电器需将外壳与大地相连，避免漏电触电，故接线点①接大地；开关应控制火线，使开关断开时电热丝不带电，因此接线点③接火线。
【答案】
大地；火线
【知识点】
家庭电路连接；安全用电
【点评】
本题结合电热水壶的实际场景，考查家庭电路安全连接的基本常识，体现物理与生活的联系，难度适中。
【难度系数】
0.3
13.[常州模拟]小明用测电笔检查家庭电路，电路中画“×”处表示该处开路，开关闭合后，用测电笔测试电路中的A点，测电笔氖管
会
（选填“会”或“不会”）发光。辨别零火线时要求流过人体的电流不超过0.22 mA，若人体的电阻为1 000 Ω，则测电笔配阻至少为$9.99×10^5$
Ω。答案
13. 会；9.99×10^5 【点拨】由图可知，开关闭合后，电流从火线流出，经过开关、灯泡，零线位置开路，电流不能回零线，可以经过A点，经测电笔、人体回大地构成回路，因此测电笔氖管会发光。火线、测电笔、人体、大地组成的闭合回路的电阻至少为$R_总=\frac{U}{I}=\frac{220\ \mathrm{V}}{0.22×10^{-3}\ \mathrm{A}}=1×10^6\ \Omega$，测电笔配阻至少为$R_{笔}=R_总-R_人=1×10^6\ \Omega-1\ 000\ \Omega=9.99×10^5\ \Omega$。
解析
【分析】
要解决这道题，首先分析A点的电路连通情况：开关闭合后，零线在“×”处开路，电流从火线出发，经开关、灯泡后到达A点，此时A点可通过测电笔、人体与大地形成闭合回路，据此判断测电笔氖管是否发光；计算测电笔配阻时，需利用欧姆定律，先算出总电阻，再减去人体电阻得到测电笔所需的最小电阻，注意电流单位的换算。
【解析】
1. 判断测电笔氖管是否发光：开关闭合后，零线开路，电流路径为：火线→开关S→灯泡L→A点→测电笔→人体→大地，形成闭合回路，因此测电笔氖管会发光。
2. 计算测电笔配阻：家庭电路电压$U=220\ \mathrm{V}$，允许的最大电流$I=0.22\ \mathrm{mA}=0.22×10^{-3}\ \mathrm{A}$，根据欧姆定律，总电阻$R_总=\frac{U}{I}=\frac{220\ \mathrm{V}}{0.22×10^{-3}\ \mathrm{A}}=1×10^6\ \Omega$；已知人体电阻$R_人=1000\ \Omega$，所以测电笔配阻至少为$R_笔=R_总-R_人=1×10^6\ \Omega-1000\ \Omega=9.99×10^5\ \Omega$。
【答案】
会；$9.99×10^5$
【知识点】
家庭电路、欧姆定律
【点评】
本题结合家庭电路实际场景，考查测电笔的工作原理和欧姆定律的应用，关键是理清电路通路情况，注意电流单位的换算，属于基础应用类题目。
【难度系数】
0.5
要解决这道题，首先分析A点的电路连通情况：开关闭合后，零线在“×”处开路，电流从火线出发，经开关、灯泡后到达A点，此时A点可通过测电笔、人体与大地形成闭合回路，据此判断测电笔氖管是否发光；计算测电笔配阻时，需利用欧姆定律，先算出总电阻，再减去人体电阻得到测电笔所需的最小电阻，注意电流单位的换算。
【解析】
1. 判断测电笔氖管是否发光：开关闭合后，零线开路，电流路径为：火线→开关S→灯泡L→A点→测电笔→人体→大地，形成闭合回路，因此测电笔氖管会发光。
2. 计算测电笔配阻：家庭电路电压$U=220\ \mathrm{V}$，允许的最大电流$I=0.22\ \mathrm{mA}=0.22×10^{-3}\ \mathrm{A}$，根据欧姆定律，总电阻$R_总=\frac{U}{I}=\frac{220\ \mathrm{V}}{0.22×10^{-3}\ \mathrm{A}}=1×10^6\ \Omega$；已知人体电阻$R_人=1000\ \Omega$，所以测电笔配阻至少为$R_笔=R_总-R_人=1×10^6\ \Omega-1000\ \Omega=9.99×10^5\ \Omega$。
【答案】
会；$9.99×10^5$
【知识点】
家庭电路、欧姆定律
【点评】
本题结合家庭电路实际场景，考查测电笔的工作原理和欧姆定律的应用，关键是理清电路通路情况，注意电流单位的换算，属于基础应用类题目。
【难度系数】
0.5
14.[厦门模拟] 教室里要安装两盏额定电压为220 V的LED灯，要求按下开关后，两LED灯同时亮、同时灭，并能正常发光。请在图中将它们接入电路。
答案
14.如图所示
解析
【分析】
要解决这个问题，需明确家庭电路的连接规则：①开关应接在火线上，断开开关时，后续电路与火线断开，保证用电安全；②额定电压为220V的用电器，需并联在家庭电路中才能正常工作；③开关接在干路时，可控制所有并联的用电器，实现同时亮灭。因此，两盏LED灯应并联，开关接在火线上，控制两灯的通断。
【解析】
1. 将开关S的一端连接到火线上，确保开关断开时，后续电路不带电，符合安全用电要求；
2. 两盏LED灯的一端共同连接到零线上，另一端共同连接到开关S的另一端，形成并联电路；
3. 闭合开关S时，两盏LED灯两端电压均为220V，正常发光，且同时亮灭，满足题目要求。
【答案】
如图所示
【知识点】
家庭电路连接、并联电路特点、安全用电
【点评】
本题考查家庭电路的基本连接方法，核心是掌握开关接火线、用电器并联的原则，属于基础电路应用题，难度适中。
【难度系数】
0.6
要解决这个问题，需明确家庭电路的连接规则：①开关应接在火线上，断开开关时，后续电路与火线断开，保证用电安全；②额定电压为220V的用电器，需并联在家庭电路中才能正常工作；③开关接在干路时，可控制所有并联的用电器，实现同时亮灭。因此，两盏LED灯应并联，开关接在火线上，控制两灯的通断。
【解析】
1. 将开关S的一端连接到火线上，确保开关断开时，后续电路不带电，符合安全用电要求；
2. 两盏LED灯的一端共同连接到零线上，另一端共同连接到开关S的另一端，形成并联电路；
3. 闭合开关S时，两盏LED灯两端电压均为220V，正常发光，且同时亮灭，满足题目要求。
【答案】
如图所示
【知识点】
家庭电路连接、并联电路特点、安全用电
【点评】
本题考查家庭电路的基本连接方法，核心是掌握开关接火线、用电器并联的原则，属于基础电路应用题，难度适中。
【难度系数】
0.6

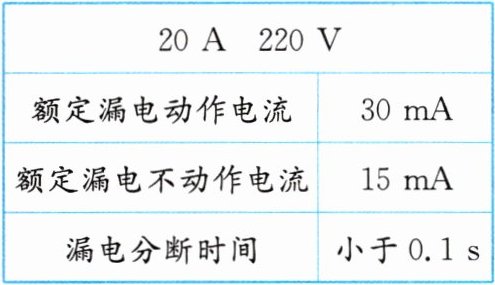

15. ★★（科学推理）[宿迁模拟] 小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是 （
A.漏电电流大于 30 mA，保护器会在 0.1 s 之内切断电源
B.漏电持续时间超过 0.1 s 时保护器才能工作
C.当漏电电流达到 15 mA 时保护器就能起到可靠的保护作用
D.只有当进户电压大于 220 V 或用电电流大于 20 A 时，保护器才能起保护作用
A
）A.漏电电流大于 30 mA，保护器会在 0.1 s 之内切断电源
B.漏电持续时间超过 0.1 s 时保护器才能工作
C.当漏电电流达到 15 mA 时保护器就能起到可靠的保护作用
D.只有当进户电压大于 220 V 或用电电流大于 20 A 时，保护器才能起保护作用
答案
15.A
解析
【分析】首先明确漏电保护器各参数的含义：额定漏电动作电流30mA，指漏电电流达到或超过该值时保护器会动作；额定漏电不动作电流15mA，指漏电电流低于该值时保护器不动作；漏电分断时间小于0.1s，指保护器切断电源的时间小于0.1s。接下来逐一分析选项：A选项，漏电电流大于30mA，达到动作电流，结合分断时间小于0.1s，保护器会在0.1s内切断电源，正确；B选项，保护器的分断时间是小于0.1s，并非超过0.1s才工作，错误；C选项，15mA是不动作电流，此时保护器不动作，无法起到保护作用，错误；D选项，20A是额定电流、220V是额定电压，漏电保护器的保护作用与进户电压、用电电流无关，只和漏电电流有关，错误。
【解析】根据漏电保护器的参数：额定漏电动作电流为30mA，即漏电电流≥30mA时保护器动作；额定漏电不动作电流为15mA，即漏电电流＜15mA时保护器不动作；漏电分断时间小于0.1s，即动作后切断电源的时间小于0.1s。对选项逐一判断：
A选项：漏电电流大于30mA，达到动作电流，结合分断时间小于0.1s，保护器会在0.1s内切断电源，说法正确；
B选项：漏电分断时间小于0.1s，说明保护器在漏电后0.1s内就会动作，并非超过0.1s才工作，说法错误；
C选项：15mA是额定漏电不动作电流，此时保护器不动作，无法起到保护作用，说法错误；
D选项：20A是额定电流、220V是额定电压，漏电保护器的保护作用由漏电电流决定，与进户电压、正常工作电流无关，说法错误。
【答案】A
【知识点】漏电保护器参数、家庭电路安全用电
【点评】本题考查对漏电保护器参数的理解，需准确把握各参数的物理意义，结合选项逐一分析即可得出正确答案，属于基础的安全用电知识题。
【难度系数】0.6
【解析】根据漏电保护器的参数：额定漏电动作电流为30mA，即漏电电流≥30mA时保护器动作；额定漏电不动作电流为15mA，即漏电电流＜15mA时保护器不动作；漏电分断时间小于0.1s，即动作后切断电源的时间小于0.1s。对选项逐一判断：
A选项：漏电电流大于30mA，达到动作电流，结合分断时间小于0.1s，保护器会在0.1s内切断电源，说法正确；
B选项：漏电分断时间小于0.1s，说明保护器在漏电后0.1s内就会动作，并非超过0.1s才工作，说法错误；
C选项：15mA是额定漏电不动作电流，此时保护器不动作，无法起到保护作用，说法错误；
D选项：20A是额定电流、220V是额定电压，漏电保护器的保护作用由漏电电流决定，与进户电压、正常工作电流无关，说法错误。
【答案】A
【知识点】漏电保护器参数、家庭电路安全用电
【点评】本题考查对漏电保护器参数的理解，需准确把握各参数的物理意义，结合选项逐一分析即可得出正确答案，属于基础的安全用电知识题。
【难度系数】0.6
