5. 如图 16 - 4 - 15 所示,将两个滑动变阻器串联后连入电路,要使电路中的电流最小,则滑片$ P_1$和$ P_2$所处的位置是()。
$A. P_1$移到最右端$,P_2$移到最左端
$B. P_1、$$P_2$都移到最右端
$C. P_1$移到最左端$,P_2$移到最右端
$D. P_1、$$P_2$都移到最左端
]

A

要使电路中电流最小，需电路总电阻最大。两滑动变阻器串联，总电阻为各电阻之和。
左滑动变阻器：滑片$P_1$在最右端时，接入电阻最大。
右滑动变阻器：滑片$P_2$在最左端时，接入电阻最大。
A

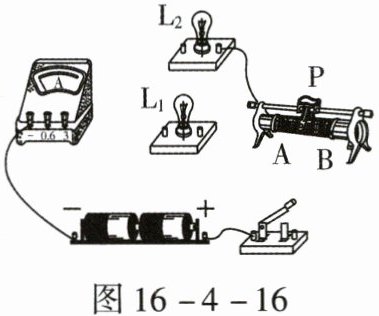

6. 如图 16 - 4 - 16 所示的电路中,有几根导线尚未连接,请用笔画线表示导线补上。补上后要求：
(1)两灯泡并联,开关控制整个电路；
(2)电流表测灯$ L_1$的电流；
(3)闭合开关后,向 A 接线柱端移动滑动变阻器的滑片 P,两灯均变暗。
]

如图答16-4-2所示。图答16-4-2

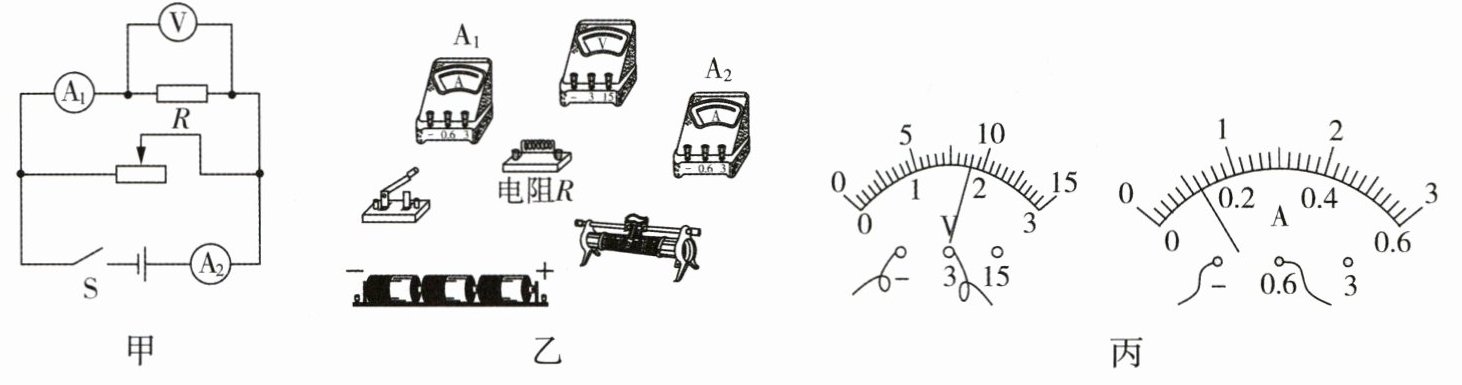

7. 如图 16 - 4 - 17 所示,滑动变阻器与电阻 R 并联。

(1)实验电路图如图 16 - 4 - 17 甲所示,请在图 16 - 4 - 17 乙中连接对应的实物图。
(2)小明设计如下表格用于记录实验数据,第 2 次实验电压表 V 和电流表$ A_1$示数如图 16 - 4 - 17丙所示,电压表示数 U 为____V,电流表$ A_1$示数为____A,此时通过滑动变阻器的电流为____A。

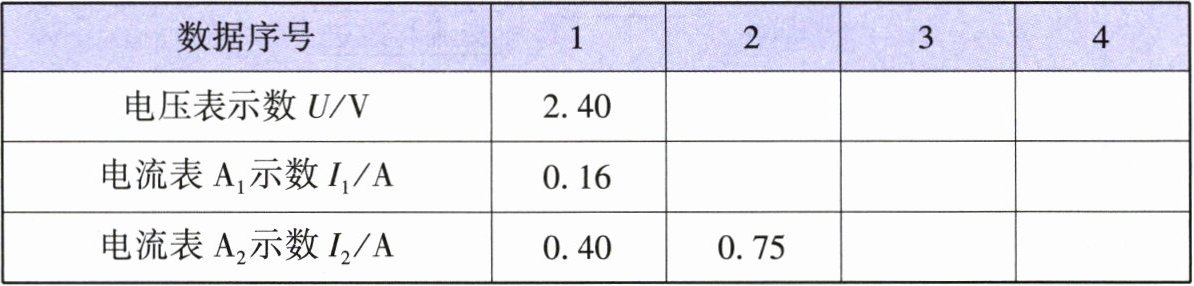

|数据序号|1|2|3|4|
|电压表示数 U/V|2.40| | | |
|电流表$ A_1$示数$ I_1/A$|0.16| | | |
|电流表$ A_2$示数$ I_2/A$|0.40|0.75| | |

(3)某次实验小明闭合开关后,发现电压表 V 无示数,原因可能是____。
A. 滑动变阻器断路
B. 开关短路
C. 电流表$ A_1$断路
D. 电阻 R 断路

(1)如图答16-4-3所示图答16-4-3
(2)1.8 0.12 0.63
(3)C
