1.如图所示,路灯下站着甲、乙两人,地面上留下了他们的影子,通过作图确定路灯S的位置。
答案
1.
2. 如图所示,太阳光与水平面成$60°$角射到A点,利用平面镜使反射光线水平向右射出,请你画出平面镜和反射光线。
2题图
2题图
答案
2.
3.玲玲通过街道转弯处的反射镜M看到了下班回家的妈妈。下图为转弯处的俯视图,A点表示玲玲的眼睛,B点表示玲玲妈妈所在的位置,请在图中画出玲玲通过反射镜M看到妈妈的光路图。
答案
3.

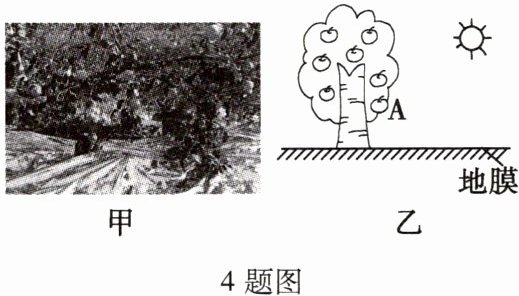

4.苹果受充足的阳光照射才会变红,有些部位阳光照射不到,因此苹果通常不是全红。小亮在苹果树下铺设一层银色地膜,如图甲所示。利用光的反射使苹果能接受更多的光照,大部分苹果会整个变红,甜度也会增加,这样的苹果市场价格变高,易于销售。这项小创意使他家苹果收益大幅提升。请你在图乙中画出一束太阳光经银色地膜反射至苹果A的光路图。
答案
4.

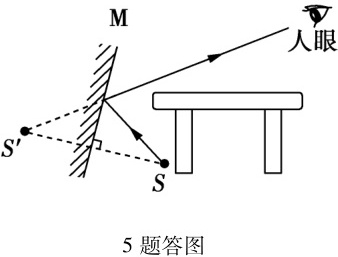

5.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路图。
答案
5.
6.如图所示,光源S发出的光经墙上的平面镜反射后能照亮游泳池的水面,请在图中画出能照亮的游泳池水面范围的光路图。
答案
6.
7.如图所示,请作出这束光从三棱镜斜面射出的折射光线的大致方向。
答案
7.
8.星语同学在参观海洋馆时，看到在展箱内$S'$点有一条鱼。图中A点表示星语的眼睛，S点是鱼的实际位置，请在图中画出星语看到鱼的光路图。
8题图
8题图
答案
8.
